A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).
Ventosas ovais a vácuo ZP2
Como fabricante líder na China, nossa fábrica oferece ventosas de vácuo ovais personalizadas ZP2 para peças delgadas em espaços confinados. Disponível em 12 especificações (por exemplo, 3,5×7 a 8×30mm), esta solução direta do fornecedor garante pressão uniforme e estabilidade de aderência. Com buffers opcionais de 6 a 50 mm e materiais antiestáticos, é ideal para PCB, baterias e linhas de embalagem de alta velocidade.
Clique e inicie a seleção
》Retornar às informações do produto
Ventosas ovais a vácuo ZP2
Unidade de almofada de vácuo oval série ZP2
Série ZP2-T com adaptador de vácuo oval
Série ZP2-T com almofada de vácuo oval tampão
Série ZP2-R com adaptador de vácuo oval
Série ZP2-R com almofada de vácuo oval tampão
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
Como fabricante líder na China, nossa fábrica fornece soluções personalizadas de Ventosas a Vácuo Ovais ZP2, adaptadas às rigorosas demandas dos setores eletrônico e automotivo. Quer você seja um fornecedor de alto volume ou um usuário final, nossa série oval ZP2 oferece a confiabilidade necessária para um manuseio preciso.
Principais recursos técnicos e especificações
1. Ampla gama de especificações
Para garantir um ajuste perfeito para cada peça de trabalho fina, oferecemos 12 especificações padrão para as ventosas ovais a vácuo ZP2:
Tamanhos compactos:3,5×7, 4×10, 5×10, 6×10mm.
Comprimentos Médios:4×20, 5×20, 6×20, 8×20mm.
Alcance estendido:4×30, 5×30, 6×30, 8×30mm.
2. Excelência em materiais específicos do setor
Utilizamos materiais de alta qualidade para combinar com seu ambiente de trabalho:
Silicone e NBR de alta qualidade:Para tarefas de uso geral e de alta temperatura.
Materiais antiestáticos (ESD):Essencial para manuseio de PCB e semicondutores.
Acessórios totalmente em aço inoxidável:Configurações especializadas otimizadas para a indústria de baterias de lítio.
Principais vantagens e destaques
Otimizado para espaços confinados:O perfil estreito das ventosas a vácuo ovais ZP2 permite a coleta de alta densidade em PCBs lotados ou perfis de embalagem estreitos onde as ventosas circulares simplesmente não cabem.
Estabilidade de aderência aprimorada:A área de sucção alongada proporciona uma maior “impressão” em itens finos, como tubos ou tiras de vedação, reduzindo significativamente o risco de inclinação ou deslizamento da peça de trabalho.
Instalação flexível:Suporta entradas de vácuo verticais e laterais. Cada copo pode ser combinado com um adaptador ou suporte amortecedor (curso de 6 mm a 50 mm) para mitigar o impacto em superfícies frágeis.
Fornecimento direto da fábrica:Nossa fábrica na China mantém um grande volume de produtos em estoque, garantindo prazos de entrega curtos e preços competitivos para compras globais.
Cenários típicos de aplicação
Eletrônicos e Semicondutores:Montagem de PCB, fabricação de placa de circuito flexível e posicionamento de eletrodo de bateria.
Peças automotivas:As ventosas ovais a vácuo ZP2 são frequentemente utilizadas para o manuseio e montagem de tiras de vedação, peças de acabamento alongadas e perfis plásticos.
Embalagem e Logística:Rotulagem em alta velocidade, selagem de caixas e classificação de embalagens alongadas.

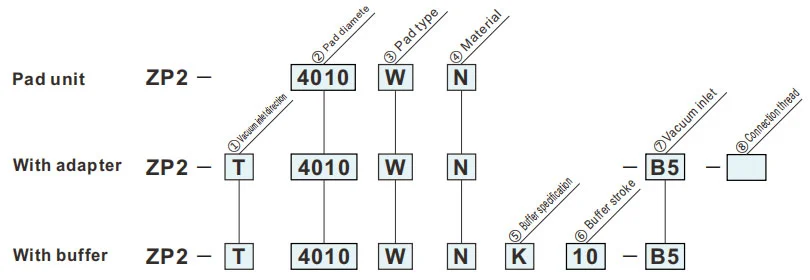

Como encomendar
- Para peças de trabalho com limitações na superfície de adsorção.
| ①Direção de entrada de vácuo | ⑦Entrada de vácuo | ⑧Tópico de conexão | ||
| T | Vertical |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateral |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Tamanho do bloco | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Tipo de bloco | |
| W | Oval |
| ⑦Entrada de vácuo | |
| B5 | M5x0,8(Fêmea) |
| 04 | ø4Ajuste de um toque |
| 06 | ø6Ajuste com um toque |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑤Especificação do buffer | |
| K | Não rotativo |
| ⑥ Curso de buffer | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
| ⑧Tópico de conexão | |
| A5 | M5x0,8(Masculino) |
| B5 | M5x0,8(Fêmea) |
Dimensões (mm)
O símbolo verde representa modelos personalizados.
PP
Tipo de cubo
| Modelo | A | B | C | D | øE | Y | |||
|
② Almofada Tamanho |
③ Almofada tipo |
④ Almofada Material |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Modelo para referência: ZP2-4030WS
Dimensões de montagem do adaptador
Almofada aplicável: 3507W/4010W/5010W/6010W
Almofada aplicável: 4020W/5020W/6020W/8020W
Almofada aplicável: 4030W/5030W/6030W/8030W
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
Manual de instalação
Baixar PDF
Aviso + Cuidado (Leia antes de usar)
Baixar PDF
Hot Tags: Ventosas ovais a vácuo ZP2, China, fabricante, fornecedor, fábrica
