A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).
Nenhuma ventosa a vácuo com esponja de amortecedor de mola ZP2

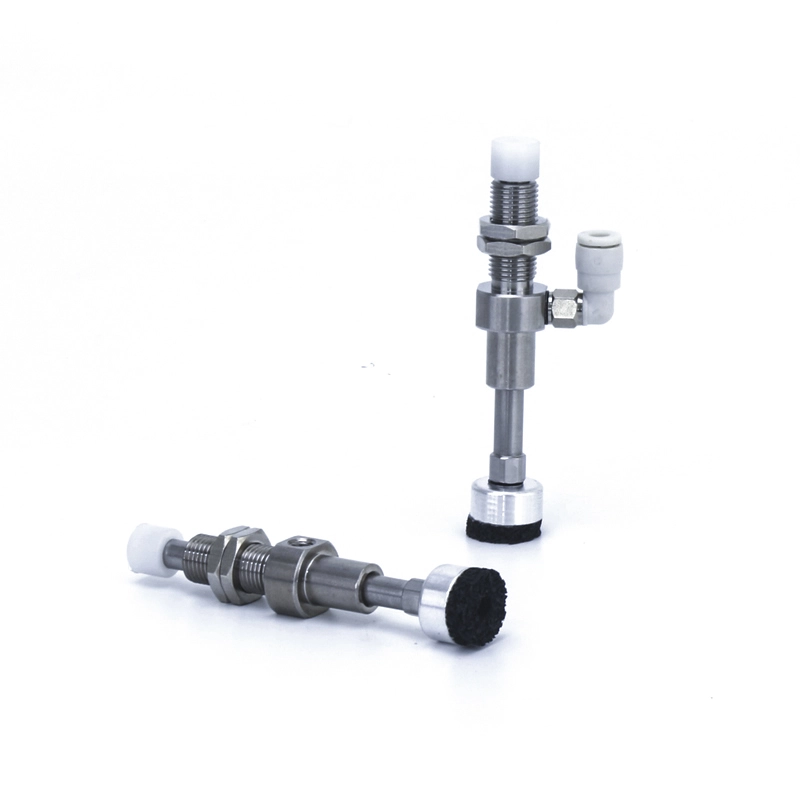

Como fabricante e fornecedor profissional na China, a Zhejiang Comma Electric Co., Ltd. desenvolve produtos OEM dos clientes. As ventosas a vácuo ZP2 com esponja sem buffer de mola, com suportes de amortecimento de aço inoxidável e design de auto-reinicialização sem mola, são especialmente projetadas para a indústria de energia solar.
Clique e inicie a seleção
》Retornar às informações do produto
Nenhuma ventosa a vácuo com esponja de amortecedor de mola ZP2
Série ZP2-Y com almofada de vácuo de esponja tampão
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas a vácuo ZP2 com esponja sem buffer de mola são especialmente projetadas para a indústria de energia solar e outras aplicações de automação industrial, oferecendo manuseio de materiais confiável, seguro e eficiente.
Quando devo escolher a opção "Sem buffer"?
As ventosas a vácuo com esponja sem mola ZP2 devem ser selecionadas quando:
O espaço é limitado:A peça de trabalho ou linha de produção não permite folga extra no buffer.
A superfície é relativamente uniforme:O objeto tem inclinação ou irregularidade mínima, portanto não é necessário amortecimento.
O design simplificado é preferido:Menos peças móveis reduzem as necessidades de manutenção e aumentam a confiabilidade.
Automação de alto ciclo:As aplicações exigem operações de seleção e posicionamento rápidas e repetitivas, sem interferência de buffer.
Principais vantagens
Lidando com superfícies irregulares
O material esponjoso se adapta a peças irregulares ou texturizadas, garantindo adesão estável a vácuo em superfícies com saliências, depressões ou ligeiro desalinhamento.
Manuseio Não Destrutivo
A construção em esponja macia permite uma aderência suave, evitando arranhões, amassados ou danos a componentes delicados, como painéis solares, células de bateria de lítio ou peças de precisão.
Aplicação versátil
Adequado para módulos de energia solar, eletrônicos, componentes moldados por injeção e pequenas peças metálicas.
Compatível com braços robóticos e linhas de produção automatizadas para diversos cenários industriais.
Design simplificado (sem buffer de mola)
Apresenta suportes de amortecimento em aço inoxidável e um design de auto-reset sem mola, reduzindo a complexidade mecânica enquanto mantém uma operação confiável.
Manutenção mais fácil e maior durabilidade em aplicações de alto ciclo.
Gama Abrangente
Vários tamanhos, direções de entrada de vácuo (vertical/lateral) e opções de adaptadores ou suportes de buffer.
Nenhuma ventosa a vácuo com esponja de amortecedor de mola ZP2 suporta borracha de alta qualidade, silicone, materiais antiestáticos e acessórios totalmente de aço inoxidável para indústrias especializadas.
Perda de vácuo reduzida
A tecnologia avançada de retenção de pressão a vácuo garante forte adesão, vazamento mínimo e desempenho consistente para manuseio preciso e seguro de superfícies irregulares ou delicadas.

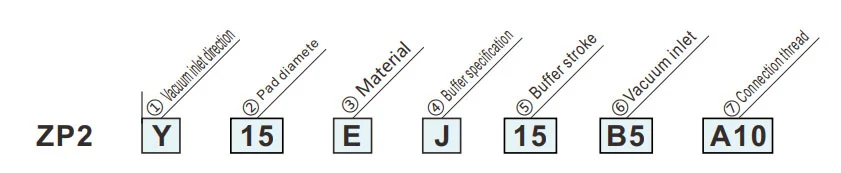

Como encomendar
- A haste do amortecedor é feita de aço inoxidável.
- Almofada com esponja.
- Sem buffer de mola, reiniciado sozinho.
- Aplicado na indústria de energia solar.
| ①Direção de entrada de vácuo | |
| Y | Lateral |
| ②Diâmetro da almofada (mm) | |
| 15 | ø15 |
| ③Material | |
| E | Esponja |
| ④Especificação do buffer | |
| J | Girando |
| ⑤ Curso de buffer | |
| 15 | 15mm |
| ⑥Entrada de vácuo | |
| B5 | M5x0,8 |
| ⑦Tópico de conexão | |
| A10 | M10 x1,0 |

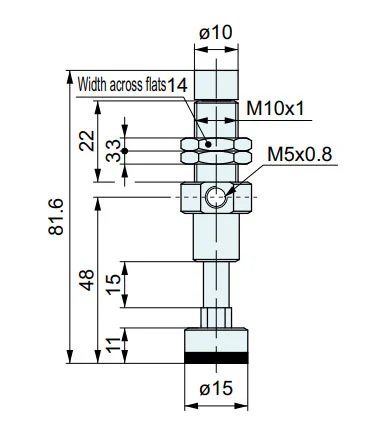

Dimensões (mm)
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
