Mini ventosas a vácuo de fole ZP2-ZJ
Encontre uma grande seleção de mini ventosas de fole a vácuo ZP2-ZJ da China na Zhejiang Comma Electric Co., Ltd. Essas unidades apresentam um design de fole estilo acordeão: quatro tamanhos específicos (φ2mm, φ4mm, φ5mm e φ6mm) utilizam uma estrutura de fole de 1,5, enquanto os cinco tamanhos restantes (φ15mm, φ20mm, φ30mm, φ40mm e φ46mm) empregam uma estrutura de fole de 4,5. Todas as ventosas desta série são fabricadas com materiais de borracha e silicone de alta qualidade, com opções de materiais especiais – como variantes antiestáticas – também disponíveis.
Clique e inicie a seleção
》Retornar às informações do produto

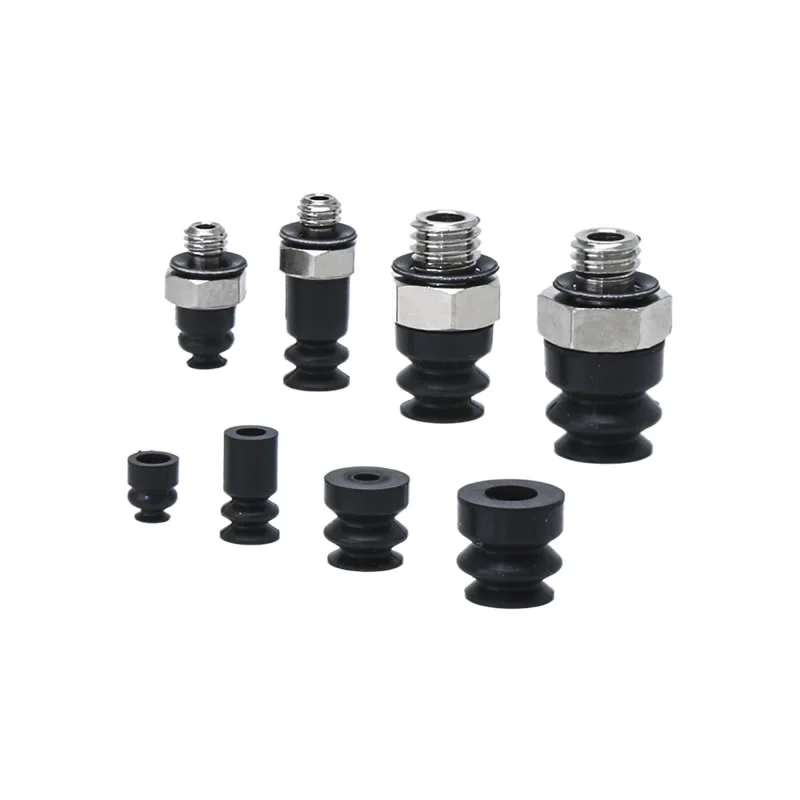

Mini ventosas a vácuo de fole ZP2-ZJ
Unidade de almofada de vácuo de fole série ZP2
Série ZP2-T com almofada de vácuo de fole adaptador
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
Commaelec é fabricante líder, as ventosas a vácuo de mini fole ZP2-ZJ são uma solução ideal para manuseio preciso e estável em ambientes industriais compactos e de alta eficiência.
Quais são os principais recursos dos pads ZP2-ZJ?
Estrutura de fole
Design estilo acordeão com configurações de 1,5 camadas (φ2–φ6) e 4,5 camadas (φ15–φ46)
Pregas flexíveis adaptam-se a superfícies irregulares, curvas ou inclinadas da peça de trabalho
Compensação integrada para desvios de altura e ângulo, reduzindo erros de posicionamento
Elimina a necessidade de espaço extra de buffer, ideal para layouts de equipamentos compactos
Opções de materiais
NBR:econômico e resistente ao desgaste para aplicações gerais
Silicone:adequado para ambientes limpos e de alta temperatura
Materiais personalizados (por exemplo, antiestáticos) para indústrias eletrônicas e sensíveis
A Vírgula garante qualidade estável do material e desempenho consistente em todos os lotes
Alto desempenho
Sucção forte e estável mesmo em superfícies irregulares ou inclinadas
Reduz o risco de descolamento em comparação com copos planos convencionais
Tecnologia madura de vedação a vácuo e retenção de pressão para operação confiável
Apoiado pelas ventosas a vácuo de mini fole da China ZP2-ZJ Vantagens do fabricante:eficiência de custos, modelos diversos e cadeia de suprimentos estável
Como escolher as ventosas a vácuo de mini fole certas ZP2-ZJ
A seleção das ventosas a vácuo de mini fole ZP2-ZJ certas depende de suas condições reais de trabalho. Concentre-se nos seguintes fatores práticos:
1. Forma e superfície da peça de trabalho
Superfícies irregulares/curvas → escolha mais camadas de fole (4,5 camadas) para melhor flexibilidade
Peças pequenas e ligeiramente irregulares → 1,5 camadas são suficientes e mais estáveis
A estrutura do fole ajuda a compensar diferenças de ângulo e altura durante a preensão
2. Tamanho e peso da peça de trabalho
Peças pequenas/leves → φ2–φ6
Peças maiores ou mais pesadas → φ15–φ46
Diâmetros maiores proporcionam maior força de sucção e melhor estabilidade
3. Ambiente de Trabalho
Condições normais → NBR (custo-benefício)
Alta temperatura/ambiente limpo → silicone
Eletrônicos/peças sensíveis → materiais antiestáticos
A Comma oferece suporte à personalização de materiais para atender às necessidades específicas do setor
4. Espaço e layout do equipamento
Sistemas de automação compactos → ZP2-ZJ é ideal porque não há necessidade de espaço extra de buffer
Certifique-se de que a altura e o curso do copo correspondam ao design da sua máquina
Verifique a compatibilidade com sistemas de montagem e vácuo existentes
5. Velocidade e precisão de manuseio
Pick-and-place em alta velocidade → xícaras menores com resposta rápida
Posicionamento preciso é necessário → escolha camadas de fole apropriadas para reduzir o desalinhamento
6. Requisitos de estabilidade
Se as peças de trabalho estiverem inclinadas ou posicionadas de forma inconsistente, priorize:
Fole multicamadas
Maior área de contato
Isto melhora a vedação e reduz a falha de sucção
Dica prática de seleção
Se você não tiver certeza, comece com:
Tamanho médio (por exemplo, φ15–φ30)
Material de silicone ou NBR
1,5 camadas para uso geral / 4,5 camadas para superfícies complexas
Em seguida, otimize com base no desempenho real do teste.

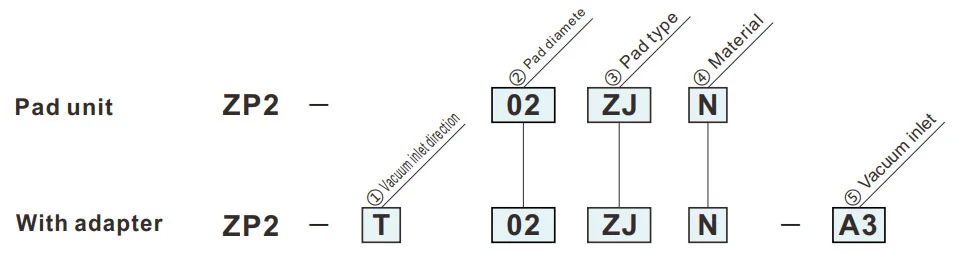

Como encomendar
- Para uso onde não há espaço para o buffer (tipo mola).
- Peças de trabalho com superfície de adsorção inclinada.
| ①Direção de entrada de vácuo | |
| T | Vertical |
| ③Tipo de bloco | |
| ZJ | Fole |
|
⑤ Entrada de vácuo
② Diâmetro da almofada (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5(Masculino) | ● | ● | — | — |
| A5 | M5x0,8(Masculino) | — | — | ● | ● |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.

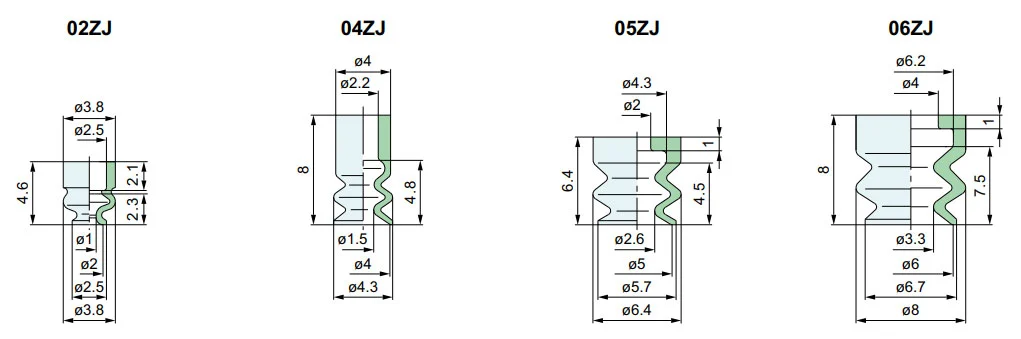

Dimensões (mm)
O símbolo verde representa modelos personalizados.
ZJ
Fole
| Modelo | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Modelo para referência: ZP2-02ZJS

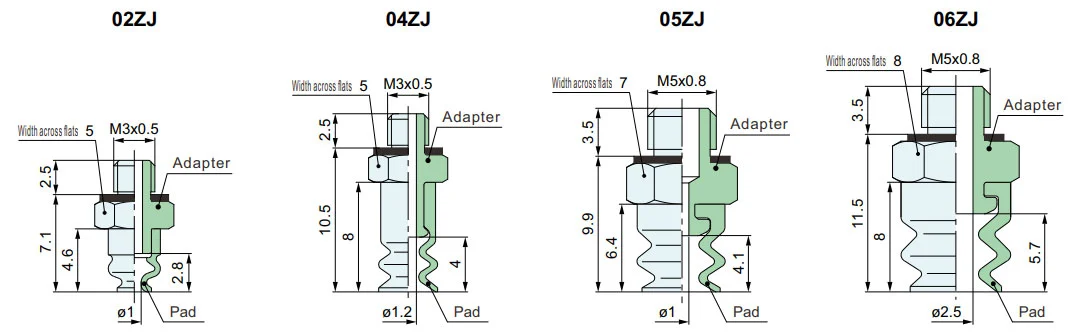

ZP2-T
Vertical
| Modelo | Adaptador | |||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑤ Vácuo entrada |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Modelo para referência: ZP2-T04ZJGS-A3
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
