A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).
Ventosas de esponja a vácuo ZP2
A Commaelec opera suas próprias instalações de fabricação, utilizando borracha de alta qualidade, silicone e vários materiais especializados (como compostos antiestáticos) em sua produção. Oferecemos uma ampla gama de especificações de tamanho para você escolher. As Ventosas Esponja a Vácuo ZP2 são amplamente utilizadas no setor de fabricação de eletrônicos; projetada especificamente para lidar com peças irregulares, esta série está disponível em quatro tamanhos compactos: φ6mm, φ8mm, φ10mm e φ15mm.
Clique e inicie a seleção
》Retornar às informações do produto

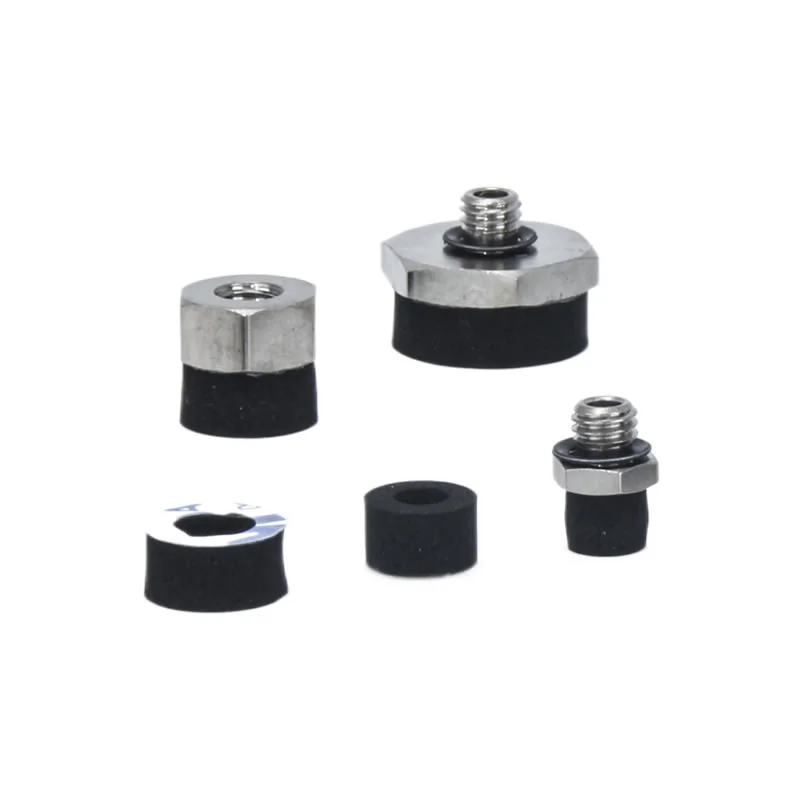

Ventosas de esponja a vácuo ZP2

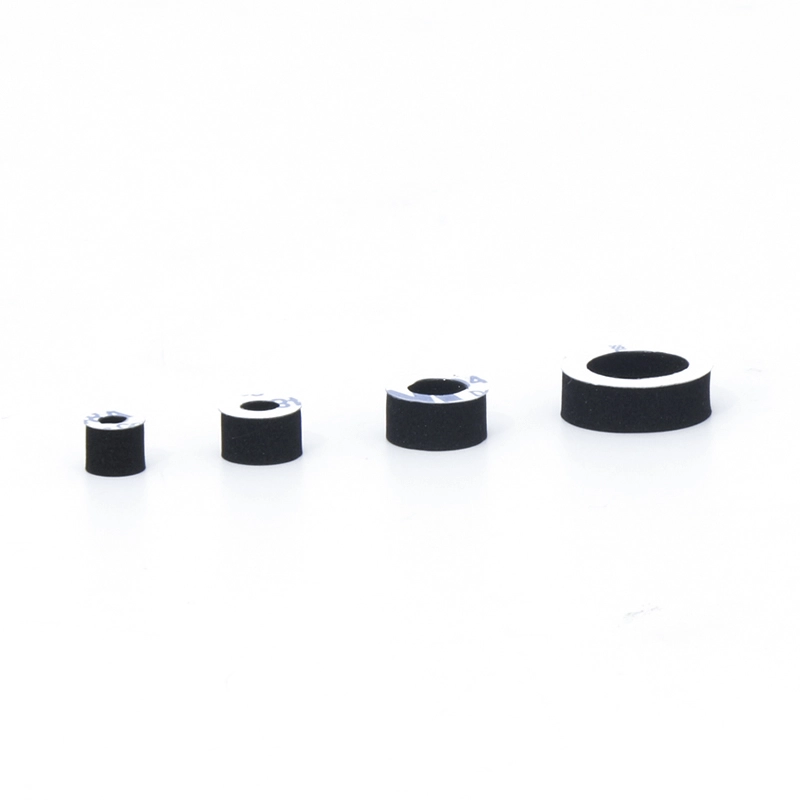

Unidade de almofada de vácuo de esponja série ZP2

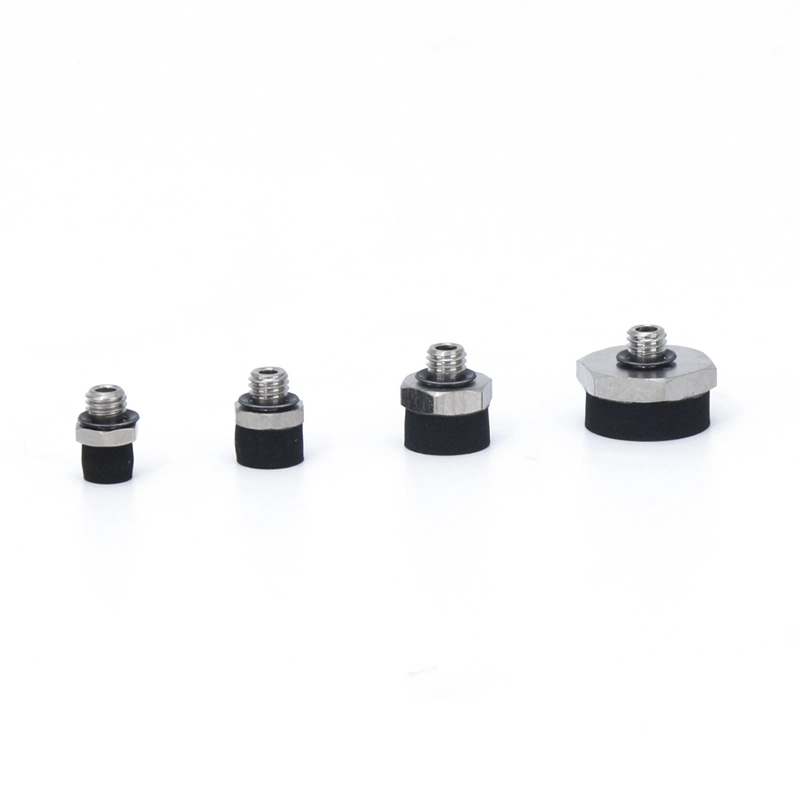

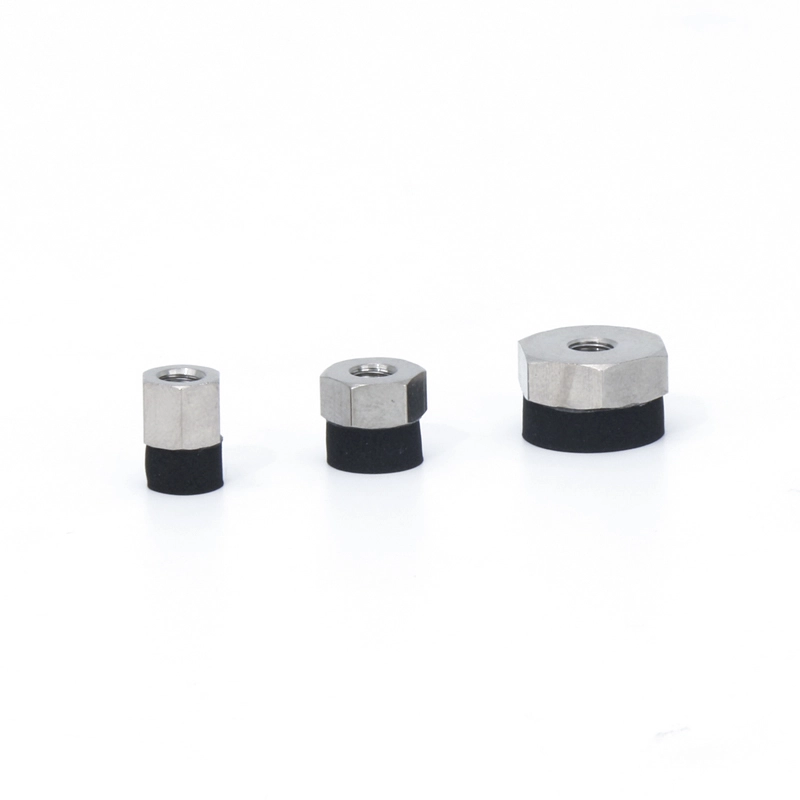

Série ZP2-T com almofada de vácuo de esponja adaptadora
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas de sucção a vácuo Sponge ZP2 são projetadas para aderência estável de superfícies irregulares, texturizadas ou irregulares em sistemas automatizados. Seu design compacto e flexível os torna ideais para eletrônica, moldagem por injeção e pequenas indústrias metalúrgicas.
Principais recursos das ventosas de esponja a vácuo ZP2
Material altamente elástico
Feito de material esponjoso macio que se adapta a saliências, depressões e superfícies ásperas
Garante uma aderência suave, mas firme, sem danificar componentes delicados
Excelente vedação
Preenche as lacunas da superfície de forma eficaz para evitar vazamento de vácuo
Mantém um poder de sucção consistente para um manuseio confiável de peças irregulares
Diversas opções
Compatível com braços robóticos e sistemas de manuseio automatizados
Adequado para pequenos componentes eletrônicos, placas de circuito, componentes moldados e peças de hardware
Design Compacto
A construção que economiza espaço permite a integração em linhas de produção estreitas
Ideal para estações com espaço de instalação limitado
Formulários Disponíveis
Disponível em variantes planas e texturizadas para atender a diferentes requisitos de superfície
Adaptável a diversas aplicações de automação com necessidades de manuseio precisas
Faixa de diâmetro
Oferecido em φ6mm, φ8mm, φ10mm e φ15mm
Fornece flexibilidade para se adequar a uma ampla variedade de peças pequenas e irregulares
Perguntas frequentes
Para que são utilizadas as almofadas de esponja ZP2?
As Ventosas Esponja a Vácuo ZP2 são ideais para agarrar peças irregulares, texturizadas ou irregulares em sistemas automatizados, comumente usados em eletrônica, moldagem por injeção e manuseio de pequenas peças metálicas.
Quais tamanhos e formatos estão disponíveis?
Eles vêm nos diâmetros φ6mm, φ8mm, φ10mm e φ15mm com formas planas ou texturizadas, projetados para integração compacta em braços robóticos e linhas de produção automatizadas.
Como devo escolher o tamanho certo?
Selecione um copo que corresponda à área de superfície e ao peso da peça de trabalho, garantindo contato de vácuo suficiente e compatibilidade com seu sistema de automação.
Qual é a capacidade de carga típica?
A carga depende do tamanho do copo, tipo de superfície e fonte de vácuo; copos menores são adequados para componentes leves, enquanto copos maiores de φ15 mm podem lidar com peças ligeiramente mais pesadas ou irregulares.
Quando devo substituí-los?
Substitua os copos se houver desgaste visível, rachaduras ou deformação, ou se a adesão do vácuo se tornar instável, garantindo um manuseio confiável e seguro.

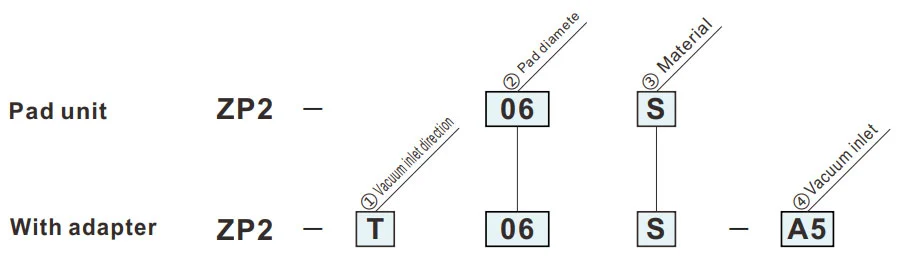

Como encomendar
- Para adsorção de peças de trabalho com saliências.
| ①Direção de entrada de vácuo | |
| T | Vertical |
| ②Diâmetro da almofada (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Material | |
| S | Esponja CR (com fita dupla face) |
| ④Entrada de vácuo | |
| A5 | M5x0,8 (Masculino) |
| B5 | M5x0,8 (feminino) |
Dimensões (mm)
O símbolo verde representa modelos personalizados.
S
Almofada de esponja
| Modelo | øA | øB | ||
|
② Almofada dia. |
③ Almofada Material |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Modelo para referência: ZP2-06S
Dimensões de montagem do adaptador
|
Almofada aplicável: 06S
|
Almofada aplicável: 08S
|
|
Almofada aplicável: 10S
|
Almofada aplicável: 15S
|
ZP2-T
Vertical
A5
| Modelo | øA | øB | °C | D | E | L | Adaptador | ||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada Material |
④ Vácuo entrada |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Modelo para referência: ZP2-T06S-A5
ZP2-T
Vertical
B5
| Modelo | øA | øB | °C | E | L | Adaptador | ||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada Material |
④ Vácuo entrada |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Modelo para referência: ZP2-T06S-B5
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
