A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).

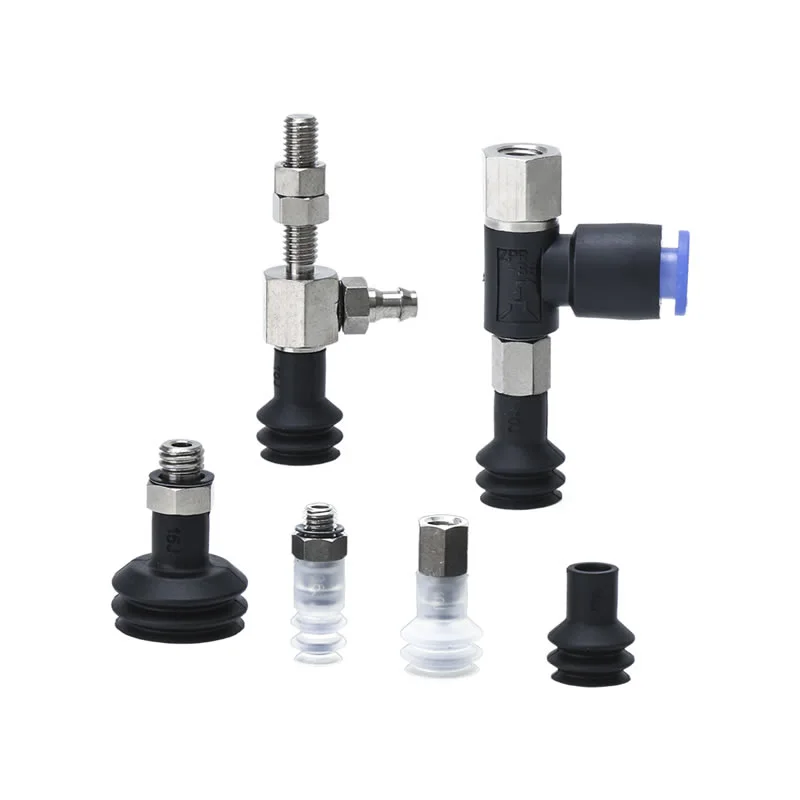

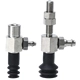

Fole sem anel de trava Ventosas a vácuo ZP2-J
A Commaelec é fabricante líder de ventosas a vácuo de fole sem anel de travamento ZP2-J, oferecendo opções de 2,5 e 3,5 camadas (φ6–φ30mm) para manuseio compacto e adaptável de peças de trabalho pequenas ou inclinadas. Borracha, silicone e materiais antiestáticos de alta qualidade garantem uma sucção estável. A instalação flexível suporta entrada de vácuo vertical/lateral e integração com adaptadores ou braços robóticos.
Clique e inicie a seleção
》Retornar às informações do produto
Fole sem anel de trava Ventosas a vácuo ZP2-J
Unidade de almofada de fole série ZP2

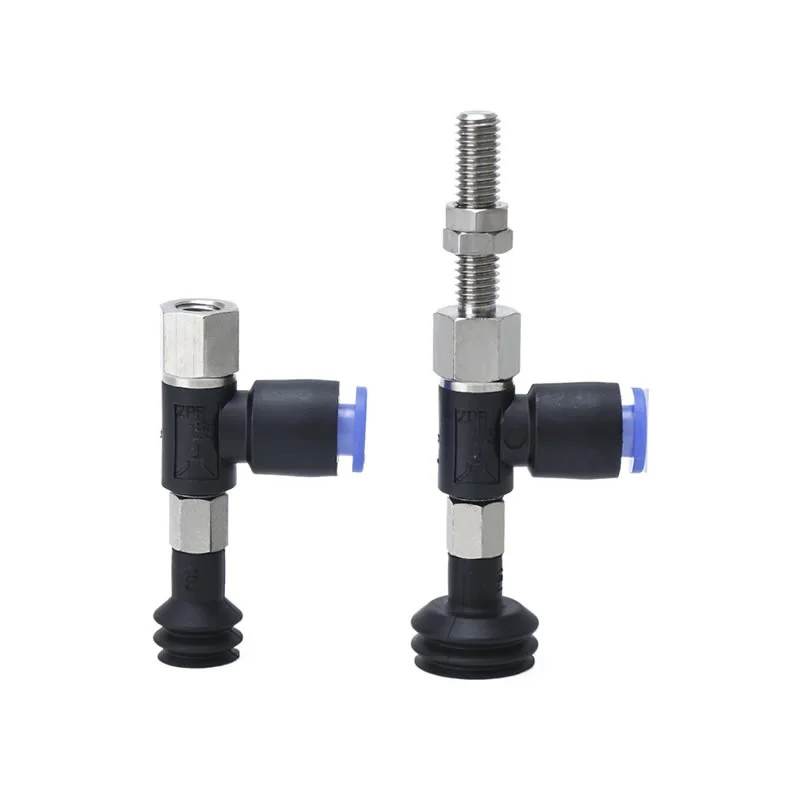

Série ZP2-T com almofadas de vácuo de fole adaptador
Série ZP2-R com almofadas de vácuo de fole adaptador
Série ZP2-Y com almofadas de vácuo de fole adaptador
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso

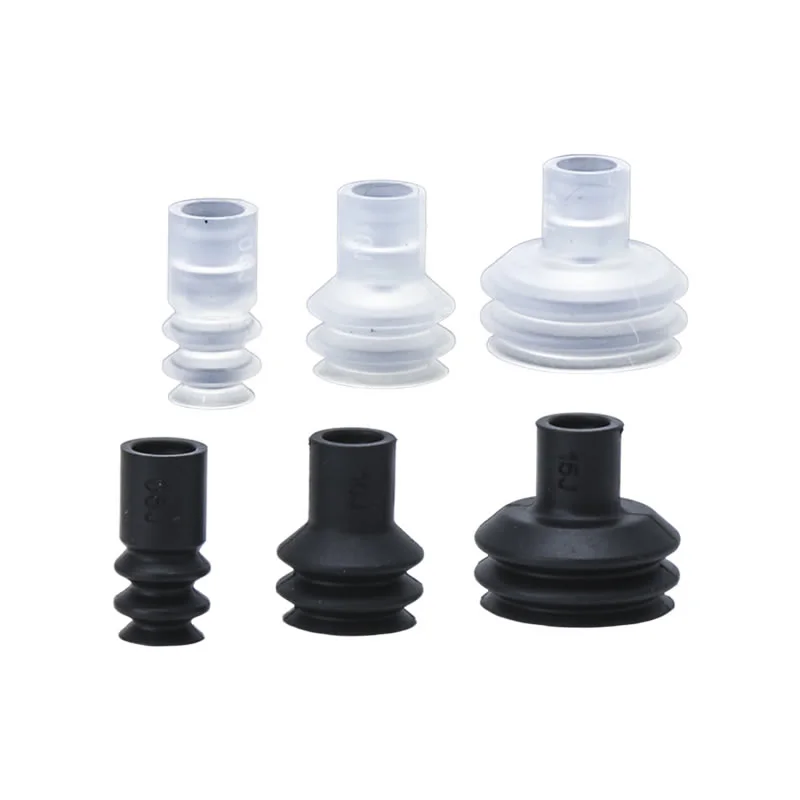

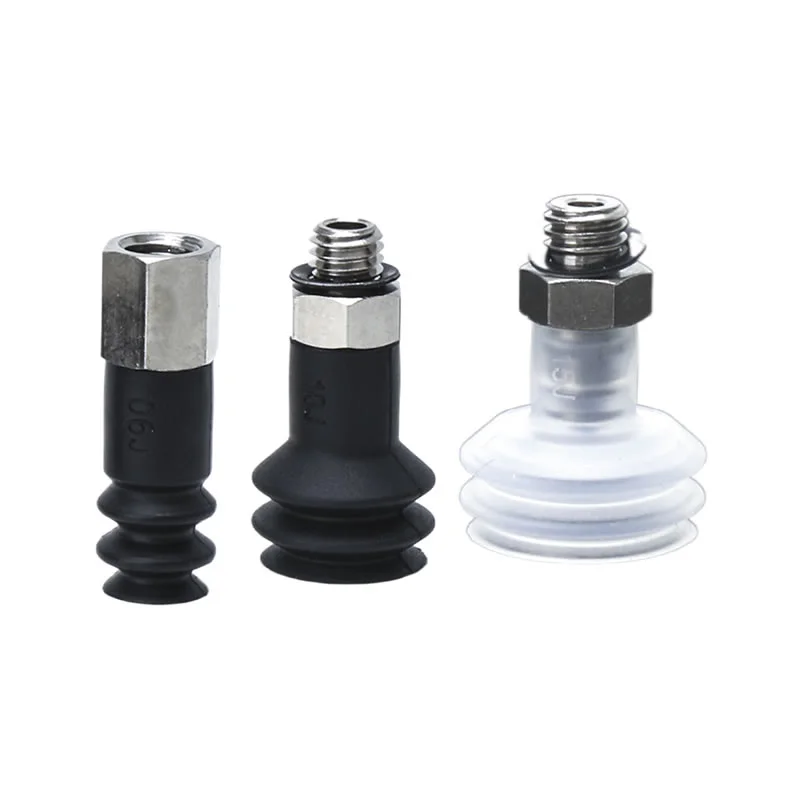

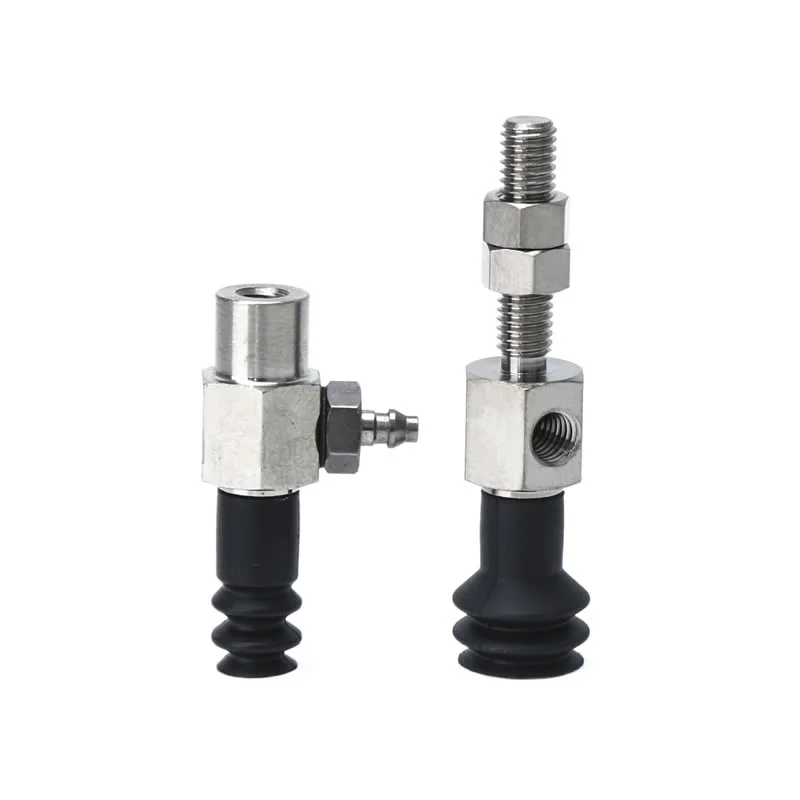

As ventosas a vácuo com fole sem anel de travamento ZP2-J são projetadas para aplicações de automação compactas, precisas e adaptáveis. São ideais para componentes pequenos, peças irregulares e linhas de produção com espaço limitado.
Principais recursos dos copos de fole ZP2-J sem anel de travamento
Alta flexibilidade
O design de acordeão de vários estágios (2,5 camadas ou 3,5 camadas) permite a absorção vertical do curso, compensando diferenças de altura e pequenos desalinhamentos.
Garante uma aderência estável em superfícies irregulares ou inclinadas.
Suporta peças delicadas ou de formato irregular sem causar danos.
Não é necessário anel de bloqueio
Os modelos de 2,5 camadas não necessitam de anel de travamento, simplificando a instalação e reduzindo o tempo de montagem.
Disponível em diâmetros de φ6mm, φ10mm e φ15mm para atender a diferentes requisitos de sucção.
Mantém uma adesão confiável apesar da ausência de hardware de travamento.
Tipo de montagem
Projetado para integração direta ou modular em braços robóticos e estações automatizadas.
A estrutura compacta cabe em espaços apertados nas linhas de produção.
Oferece suporte ao manuseio eficiente de materiais em eletrônica, moldagem por injeção e pequenas indústrias metalúrgicas.
Variedade de materiais
As ventosas a vácuo com fole sem anel de travamento ZP2-J são fabricadas com silicone, borracha ou poliuretano (PU) de alta qualidade, oferecendo uma combinação de excepcional resistência à abrasão e flexibilidade.
Compatível com salas limpas ou ambientes antiestáticos para fabricação de eletrônicos.
Garante durabilidade a longo prazo sob ciclos frequentes, mantendo um desempenho de vácuo consistente.
Qual é a diferença entre ZP2-J e ZP2-ZJ?
ZP2-J
Tipo:Fole múltiplo sem ventosas a vácuo com anel de travamento ZP2-J
Anel de bloqueio:Opcional; Os modelos de 2,5 camadas não necessitam de anel de travamento
Tamanhos:2,5 camadas (φ6mm, φ10mm, φ15mm), 3,5 camadas (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Aplicações:Funciona bem em superfícies inclinadas ou espaço limitado; ideal para pequenos componentes eletrônicos, peças moldadas por injeção e componentes metálicos compactos
Flexibilidade:Alta absorção de golpe vertical devido ao design de acordeão
Montagem:Integração compacta e fácil em braços robóticos e estações automatizadas
ZP2-ZJ
Tipo:Ventosa de fole de estágio único ou duplo com anel de travamento
Anel de bloqueio:Necessário para montagem segura
Tamanhos:Diâmetros normalmente maiores que ZP2-J; projetado para peças de trabalho mais pesadas ou maiores
Aplicações:Adequado para objetos um pouco maiores, mais pesados ou mais rígidos; comumente usado em automação industrial onde a estabilidade e a fixação segura são críticas
Flexibilidade:Absorção moderada de AVC; concentre-se em uma participação confiável em vez de uma compensação vertical extrema
Montagem:Requer anel de trava para fixação segura, compatível com hardware de montagem padrão

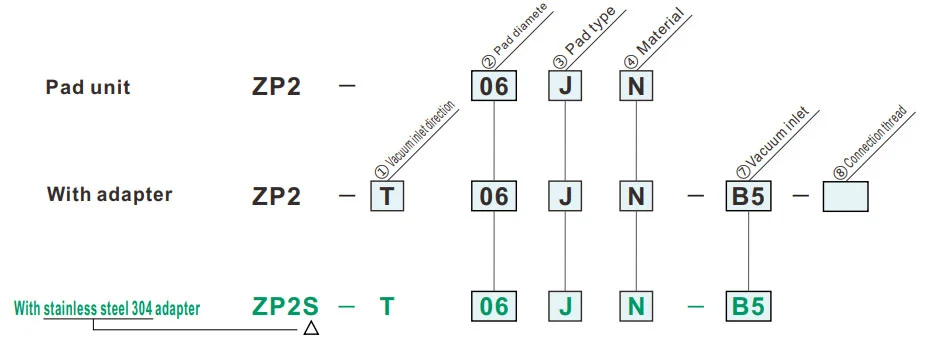

Como encomendar
- Para uso onde não há espaço para o buffer (tipo mola).
- Peças de trabalho com superfície de adsorção inclinada.
- Aplicável ao adaptador da série ZP.
| ①Direção de entrada de vácuo | ⑦Entrada de vácuo | ⑧Tópico de conexão | ||
| T | Vertical |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Lateral |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Diâmetro da almofada (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Tipo de bloco | |
| J | Fole (2,5 estágios) |
| ⑦Entrada de vácuo | |||
| Rosca macho | A5 | M5x0,8 | |
| A6 | M6x1,0 | ||
| Fio feminino | B4 | M4x0,7 | |
| B5 | M5x0,8 | ||
| Encaixe de farpa | U4 | Para tubos macios de ø4 | M-5AU-4 |
| N4 | Para tubo de nylon ø4 | M-5AN-4 | |
| U6 | Para tubos macios de ø6 | M-5AU-6 | |
| N6 | Para tubo de nylon ø6 | M-5AN-6 | |
| Ajuste com um toque | 04 | ø4 | |
| 06 | ø6 | ||
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo reen são modelos personalizados.
| ⑧Tópico de conexão | ||
| Rosca macho | A5 | M5x0,8 |
| A6 | M6x1,0 | |
| Fio feminino | B4 | M4x0,7 |
| B5 | M5x0,8 | |
Dimensões (mm)
O símbolo verde representa modelos personalizados.
J
Fole
| Modelo | øA | øB | °C | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Modelo para referência: ZP2-06JN
Dimensões de montagem do adaptador
ZP2-T
Vertical
A5, A6
| Modelo | A | B | C | D | Adaptar | |||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Modelo para referência: ZP2-TB10JGN-A5
ZP2-T
Vertical
B4, B5
| Modelo | A | B | Adaptar | |||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Modelo para referência: ZP2-TB15JN-B5

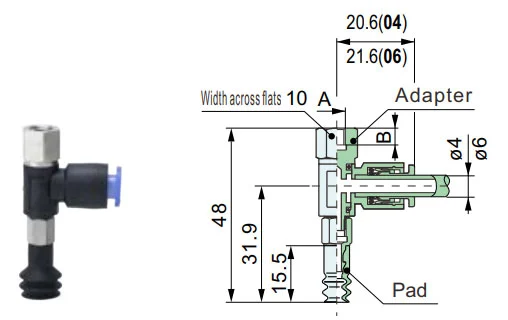

ZP2-R
Lateral
A5, A6
| Modelo | A | B | C | D | Adaptar | ||||||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑧ Conexão fio |
⑦ Vácuo entrada |
⑧ Conexão fio |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Modelo para referência: ZP2-R06JGN-04-A5 Adaptador para referência: ZPR1-04-A5

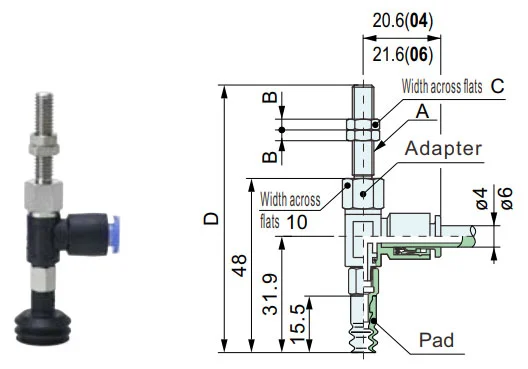

ZP2-R
Lateral
B4, B5
| Modelo | A | B | Adaptar | ||||||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑧ Conexão fio |
⑦ Vácuo entrada |
⑧ Conexão fio |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Modelo para referência: ZP2-RB10JN-06-B5 Adaptador para referência: ZPR1-06-B5

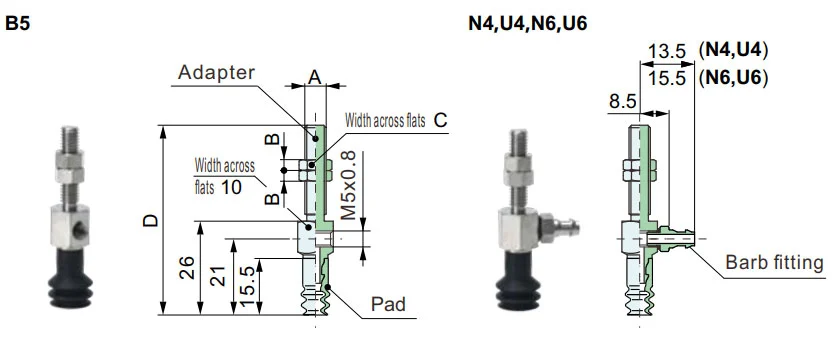

ZP2-Y
Lateral
A5, A6
| Modelo | A | B | C | D | Adaptar | ||||||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑧ Conexão fio |
⑦ Vácuo entrada |
⑧ Conexão fio |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Modelo para referência: ZP2-YB15JGN-U4-A6 Adaptador para referência: ZPY1-U4-A6

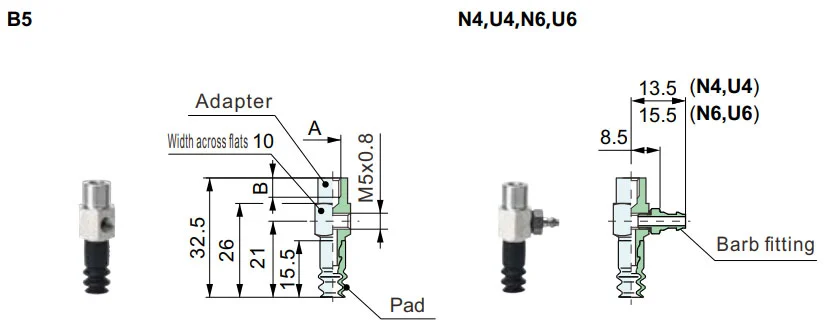

ZP2-Y
Lateral
B4, B5
| Modelo | A | B | Adaptar | ||||||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑧ Conexão fio |
⑦ Vácuo entrada |
⑧ Conexão fio |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Modelo para referência: ZP2-Y06JS-N4-B4 Adaptador para referência: ZPY1-N4-B4
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
Manual de instalação
