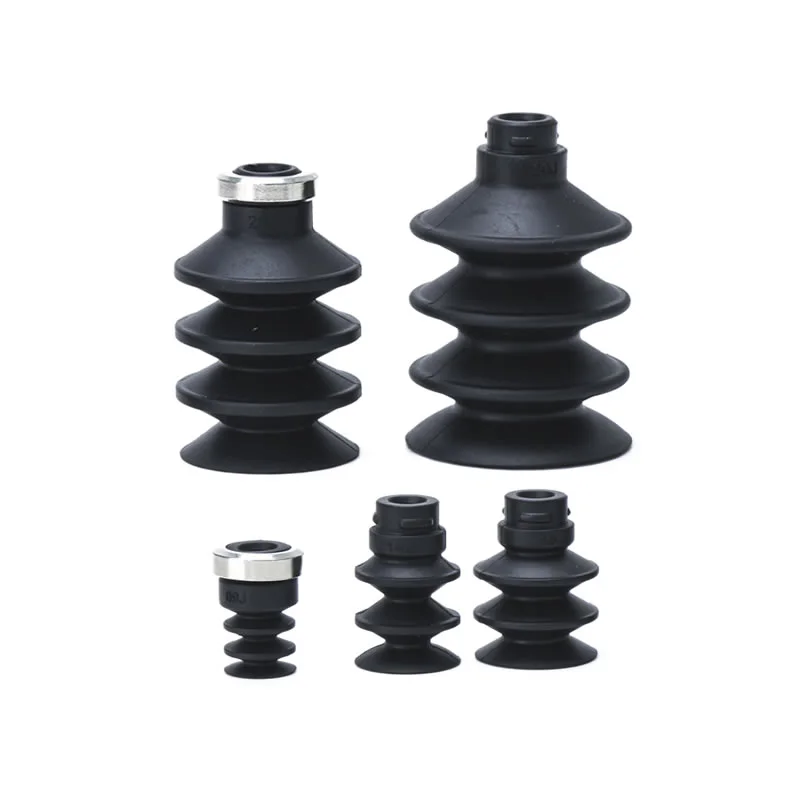

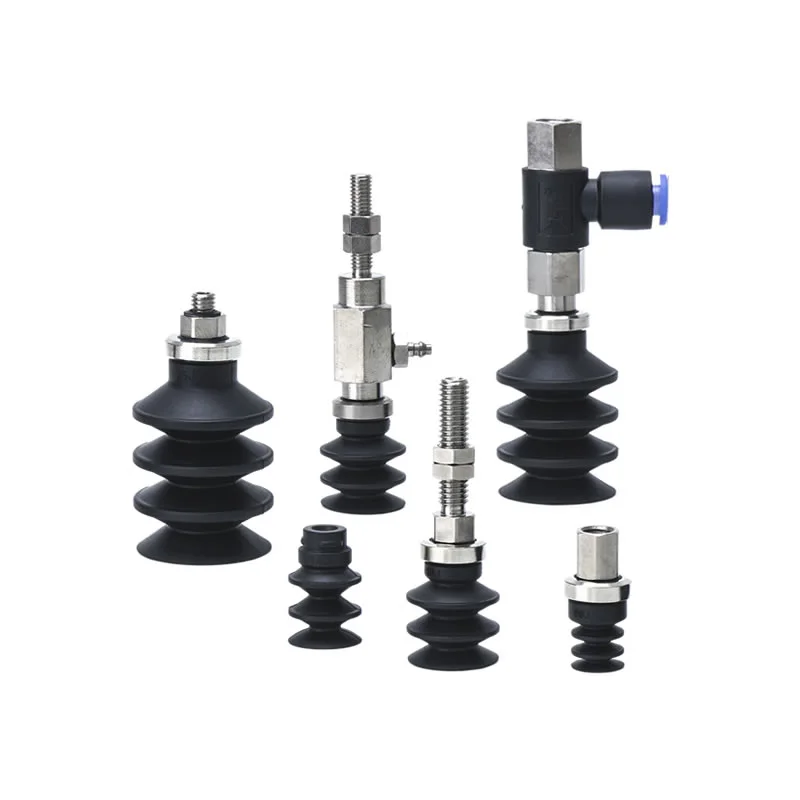

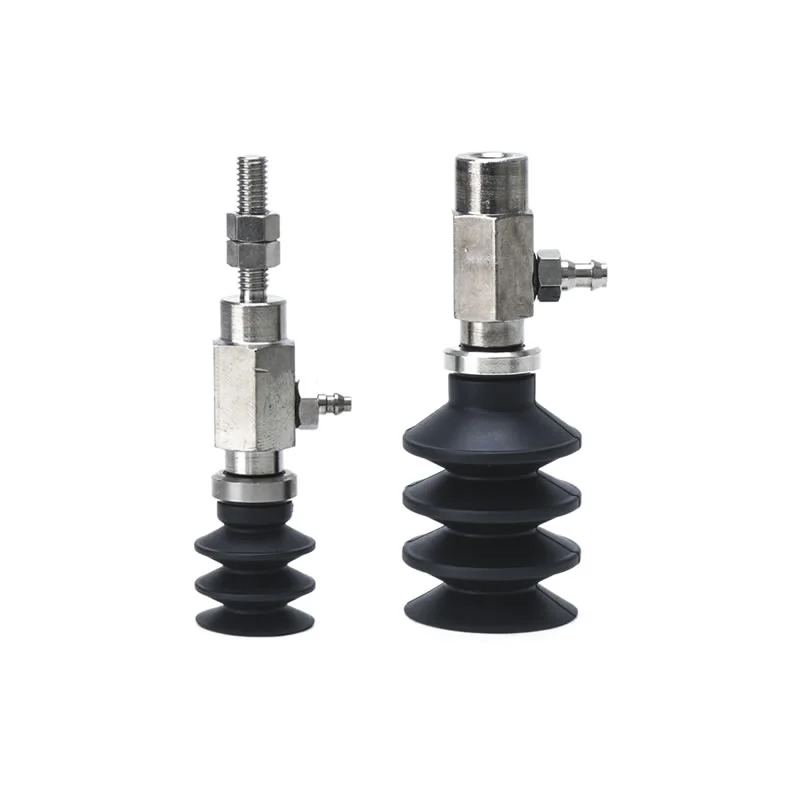

Fole com Ventosas a Vácuo com Anel de Bloqueio ZP2-J
A Commaelec é fabricante líder de ventosas a vácuo de fole com anel de travamento ZP2-J, oferecendo designs de 2,5 e 3,5 camadas (φ6–φ30mm) para manuseio compacto e flexível de pequenos eletrônicos, peças moldadas por injeção e componentes metálicos. Fabricados na China com borracha, silicone e materiais antiestáticos de alta qualidade, eles suportam adaptadores, suportes de buffer, entradas verticais/laterais e opções de aço inoxidável para soluções de automação robustas e personalizáveis.
Clique e inicie a seleção
》Retornar às informações do produto
Fole com Ventosas a Vácuo com Anel de Bloqueio ZP2-J
Unidade de almofada de fole série ZP2
Série ZP2-T com almofadas de vácuo de fole adaptador
Série ZP2-R com almofadas de vácuo de fole adaptador
Série ZP2-Y com almofadas de vácuo de fole adaptador
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas a vácuo com fole com anel de travamento ZP2-J foram projetadas para sistemas de automação, permitindo a preensão, elevação e manuseio eficiente e seguro de peças de trabalho, especialmente adequadas para a preensão de pequenos componentes eletrônicos, peças moldadas por injeção e peças metálicas de precisão.
Manuseio seguro:Cria forte adesão a vácuo em superfícies lisas ou ligeiramente irregulares.
Compensação de alinhamento:O fole multiestágio absorve diferenças de altura e pequenos desalinhamentos.
Integração versátil:Funciona com braços robóticos, transportadores e linhas de produção automatizadas.
Redução de impacto:Amortecedores opcionais minimizam a vibração e protegem as peças de trabalho.
Quais são as principais vantagens deste bloco?
As ventosas a vácuo com fole com anel de travamento ZP2-J são projetadas para precisão, flexibilidade e manuseio de automação confiável. Seu design compacto e adaptável os torna ideais para eletrônica, moldagem por injeção e pequenas indústrias metalúrgicas.

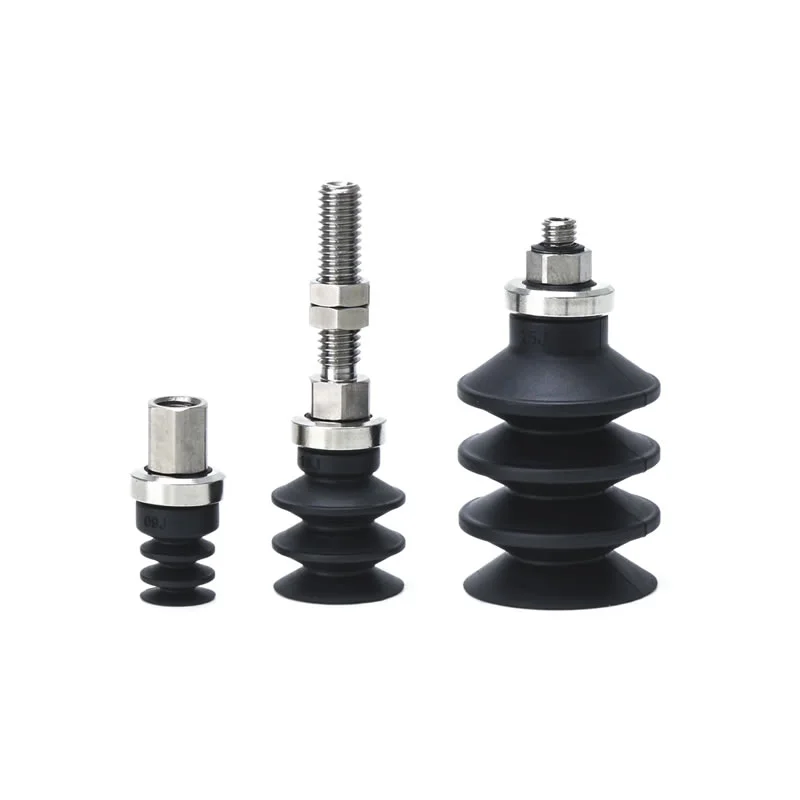

Fole Multiestágio
Disponível em configurações de 2,5 e 3,5 camadas
2,5 camadas:φ6mm, φ10mm, φ15mm (sem anel de travamento)
3,5 camadas:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (com anel de trava)
Fornece alta flexibilidade de curso vertical, compensando superfícies irregulares ou inclinadas
Anel de bloqueio
Os modelos de 3,5 camadas incluem um anel de travamento para montagem segura
Garante adesão confiável durante operações repetitivas ou de alta velocidade
Melhora a estabilidade de braços robóticos e estações de manuseio automatizadas
Versatilidade
Lida com componentes pequenos, invólucros de plástico irregulares e peças metálicas de precisão
Pode ser integrado em braços robóticos ou linhas automatizadas com espaço limitado
Suporta múltiplas opções de instalação, incluindo entradas de vácuo verticais ou laterais
Compatível com adaptadores, suportes amortecedores e acessórios de aço inoxidável para indústrias especializadas

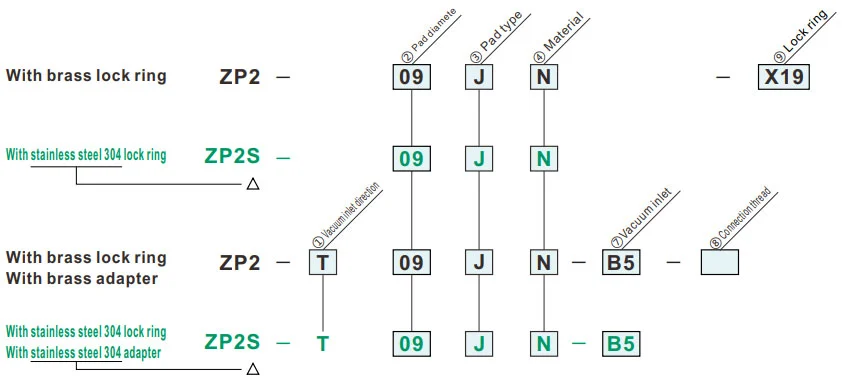

Como encomendar
- Para uso onde não há espaço para o buffer (tipo mola).
- Peças de trabalho com superfície de adsorção inclinada.
- Aplicável ao adaptador da série ZP.
| ③Tipo de bloco | |
| J | Fole (estágio 2,5/3,5) |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑨Anel de bloqueio | |
| Nada | Com anel de bloqueio |
| X19 | Sem anel de bloqueio |
| ①Direção de entrada de vácuo |
⑦ ⑧
② Diâmetro da almofada (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Vertical |
|
⑦Vacuuminlet | Rosca macho | AS5 | M5x0,8 | ● | ● | ||||
| AS6 | M6x1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5x0,8 | ● | — | ||||||||
| A6 | M6x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
|
Fio feminino | B5 | M5x0,8 | ● | ● | |||||||
| B6 | M6x1,0 | ● | ● | |||||||||
| B8 | M8x1,25 | — | ● | |||||||||
| B01 | Tc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Lateral |

|
Ajuste com um toque | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Tópico de conexão | Rosca macho | A5 | M5x0,8 | ● | — | |||||||
| A6 | M6x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
| Fio feminino | B5 | M5x0,8 | ● | ● | ||||||||
| B6 | M6x1,0 | ● | ● | |||||||||
| B8 | M8x1,25 | — | ● | |||||||||
| Y |

|
⑦Entrada de vácuo | B5 | M5x0,8 | ● | ● | ||||||
| Encaixe de farpa | U4 | Para tubos macios de ø4 | ● | ● | ||||||||
| N4 | Para tubo de nylon ø4 | ● | ● | |||||||||
| U6 | Para tubos macios de ø6 | ● | ● | |||||||||
| N6 | Para tubo de nylon ø6 | ● | ● | |||||||||
| ⑧Tópico de conexão | Rosca macho | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Fio feminino | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||

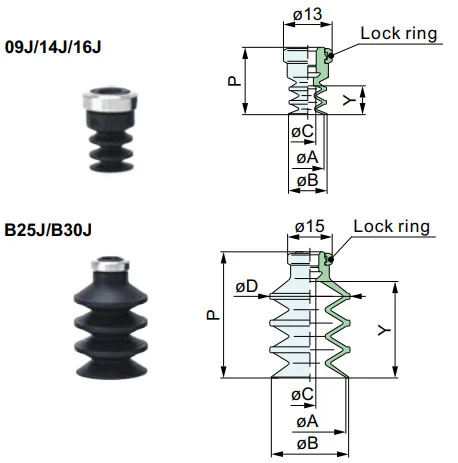

Dimensões (mm)
O símbolo verde representa modelos personalizados.
J
Fole
| Modelo | øA | øB | °C | øD | P | Y | Anel de bloqueio | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Modelo para referência: ZP09JGN
Dimensões de montagem do adaptador
Almofada aplicável: 09J/14J/16J
Almofada aplicável: B25J/B30J
ZP2-T
Vertical
Dimensões por almofada
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensões por adaptador
| Modelo | A | B | C | D | Adaptar | ||||||
|
① Vácuo entrada direção |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑦ Vácuo entrada |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6x1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6x1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Modelo para referência: ZP2-T14JN-AS5 Adaptador para referência: ZPT2-AS5

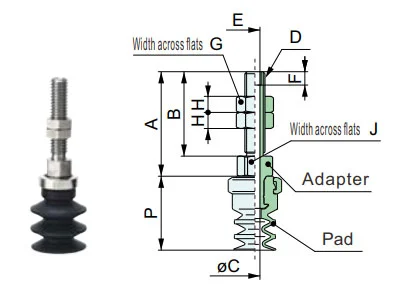

ZP2-T
Vertical
Dimensões por almofada
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensões por adaptador
| Modelo | A | B | °C | D | E | F | G | H | J | Adaptar | ||||||
|
① Vácuo entrada direção |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑦ Vácuo entrada |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0,8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0,8 | 5 | 12 | 12 | A8 | |||||||
Modelo para referência: ZP2-TB25JS-A6 Adaptador para referência: ZPT3-A6
ZP2-T
Vertical
Dimensões por almofada
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensões por adaptador
| Modelo | A | B | °C | D | E | Adaptar | ||||||
|
① Vácuo entrada direção |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑦ Vácuo entrada |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5x0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6x1 | B6 | |||||||||
| B01 | 11 | 7 | Tc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5x0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8x1,25 | 12 | B8 | ||||||
| B01 | 7 | Tc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Modelo para referência: ZPT20BGS-B01 Adaptador para referência: ZPT3-B01

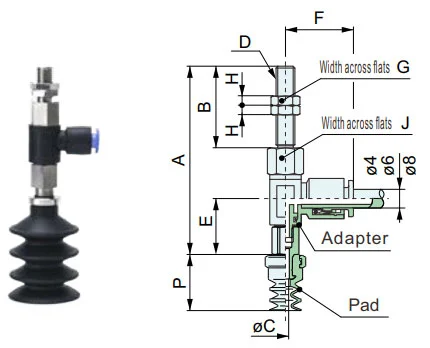

ZP2-R
Lateral
Dimensões por almofada
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensões por adaptador
| Modelo | A | B | °C | D | E | F | G | H | J | Adaptador | ||||||||
|
① Vácuo entrada direção |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑧ Conexão fio |
⑦ Vácuo entrada |
⑧ Conexão fio |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0,8 | 17.9 | 04:20,6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24,3 08:26,2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Modelo para referência: ZP2-R16JN-04-A6 Adaptador para referência: ZPR2-04-A6

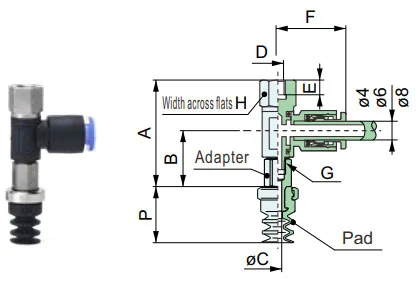

ZP2-R
Lateral
Dimensões por almofada
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensões por adaptador
| Modelo | A | B | °C | D | E | F | G | H | Adaptador | ||||||||
|
① Vácuo entrada direção |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑧ Conexão fio |
⑦ Vácuo entrada |
⑧ Conexão fio |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0,8 | 5 | 04:20,6 06:21.6 |
M5x0,8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0,8 | 5 | 04:23.3 06:24,3 08:26,2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Modelo para referência: ZP2-RB25JGS-06-B8 Adaptador para referência: ZPR3-06-B8

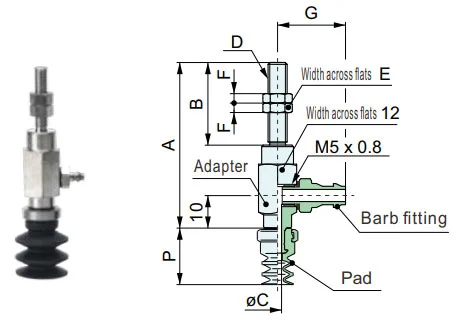

ZP2-Y
Lateral
Dimensões por almofada
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensões por adaptador
| Modelo | A | B | °C | D | E | F | G | Adaptador | ||||||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑧ Conexão fio |
⑦ Vácuo entrada |
⑧ Conexão fio |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0,8 | 7 | 4 | N4,U4:14,5 N6,U6:16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4,U4:14,5 N6,U6:16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Modelo para referência: ZP2-Y16JGN-U4-A5 Adaptador para referência: ZPY2-U4-A5

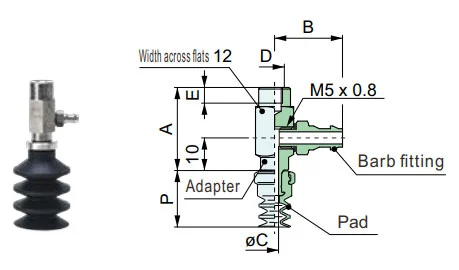

ZP2-Y
Lateral
Dimensões por almofada
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensões por adaptador
| Modelo | A | B | °C | D | E | Adaptador | ||||||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑦ Vácuo entrada |
⑧ Conexão fio |
⑦ Vácuo entrada |
⑧ Conexão fio |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4,U4:14,5 N6,U6:16,5 |
2.5 | M5x0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4,U4:14,5 N6,U6:16,5 |
3.5 | M5x0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Modelo para referência: ZP2-Y16JGN-U4-B5 Adaptador para referência: ZPY2-U4-B5
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
Manual de instalação
Baixar PDF
Aviso + Cuidado (Leia antes de usar)
Baixar PDF

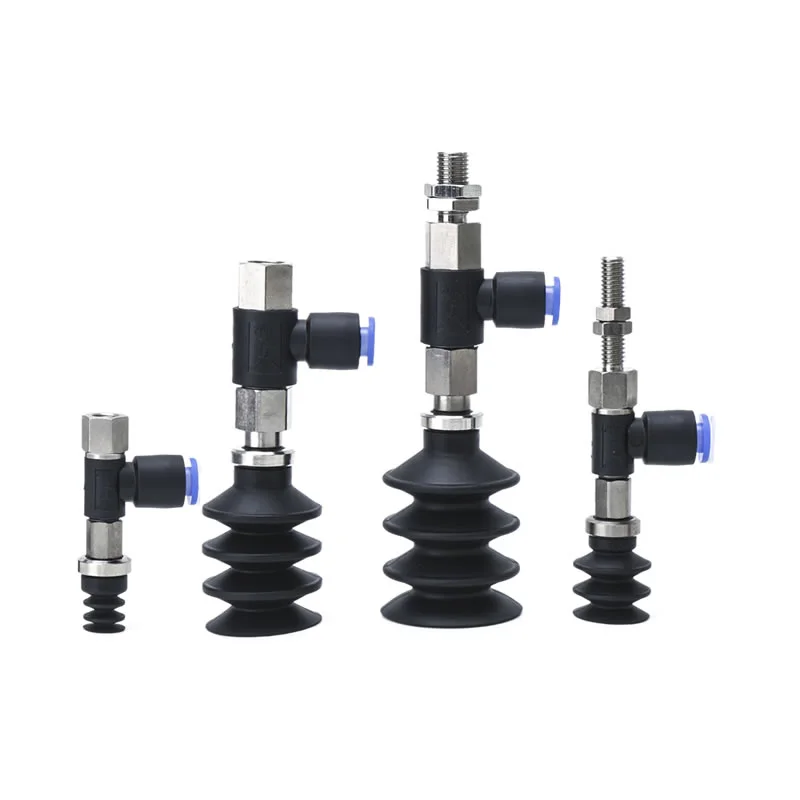

Hot Tags: Fole com ventosas a vácuo com anel de travamento ZP2-J, China, fabricante, fornecedor, fábrica
Enviar consulta
Informações de contato
-
Endereço
Xiaruan Village Baishi Town Yueqing City Província de Zhejiang China
-
Tel
-
E-mail
Para dúvidas sobre ventosas a vácuo, geradores de vácuo, acessórios de componentes pneumáticos ou lista de preços, deixe seu e-mail para nós e entraremos em contato em até 24 horas.
