A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).

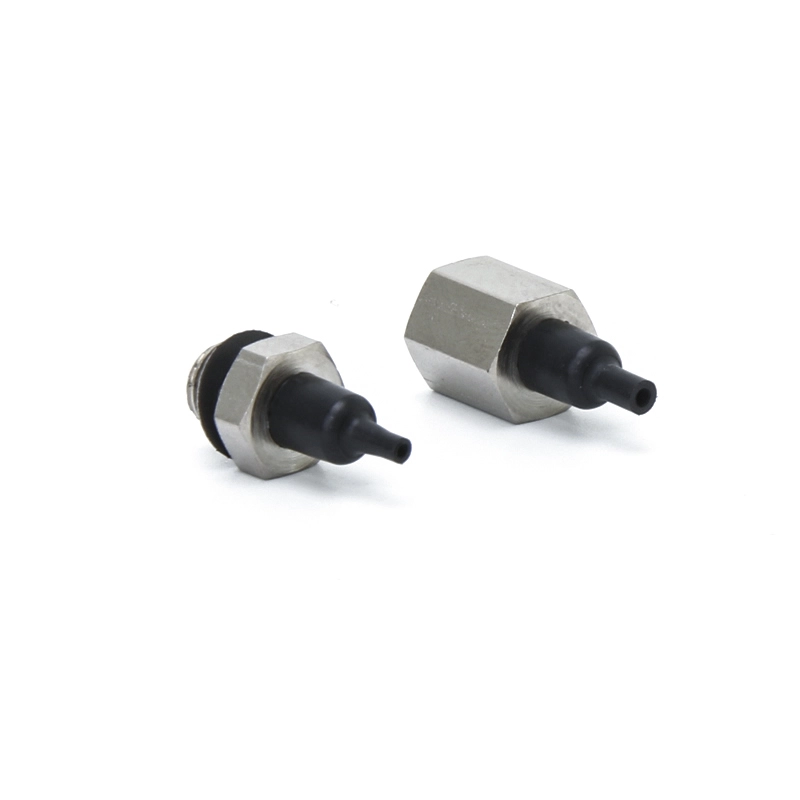

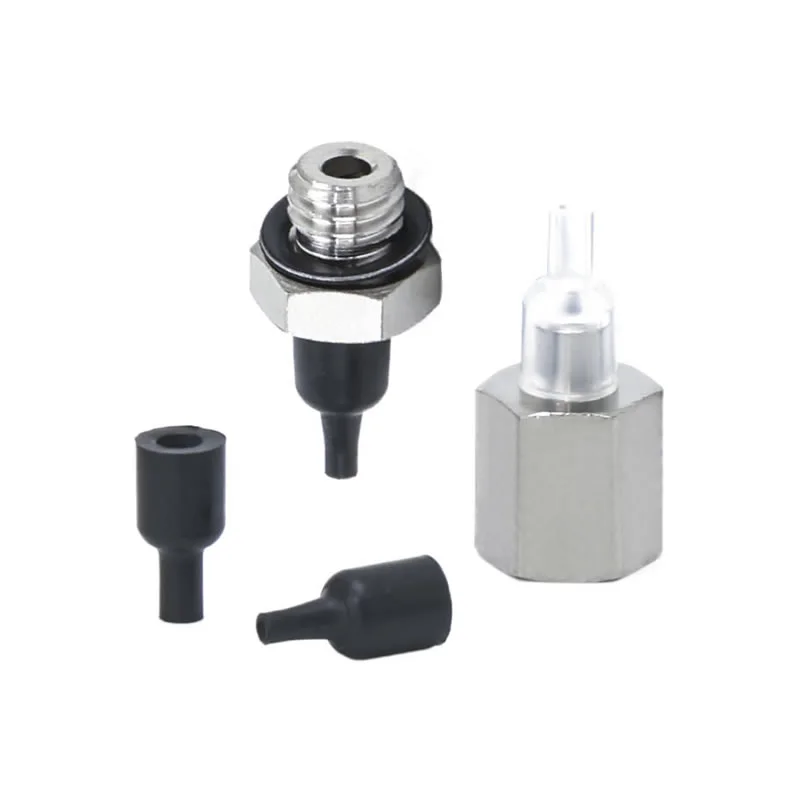

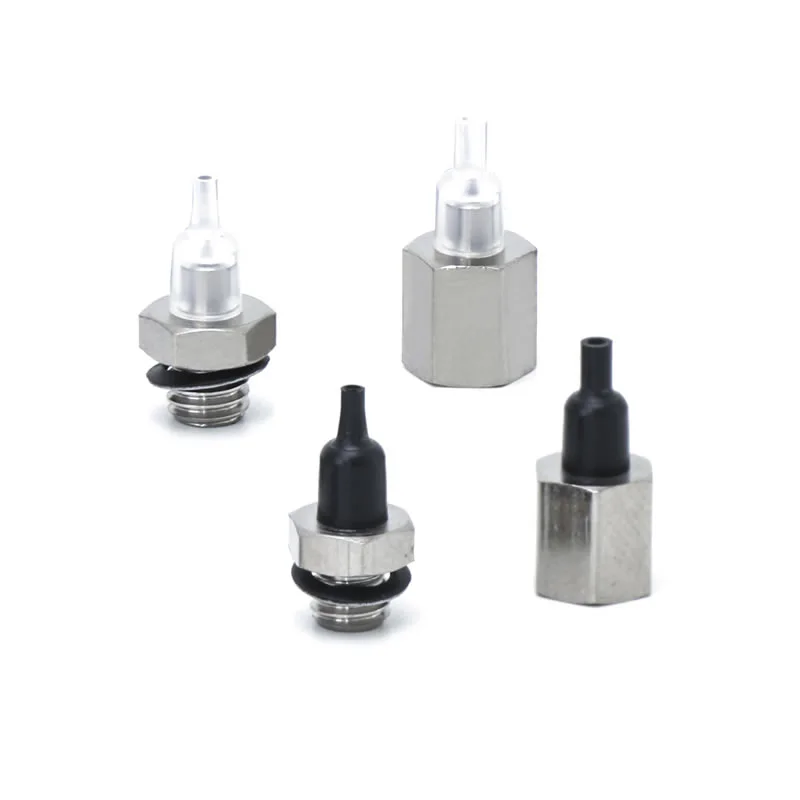

Ventosas a vácuo com bico ZP2
Como fabricante líder na China, nossa fábrica oferece ventosas de vácuo com bico personalizado ZP2 para peças em escala milimétrica. Apresentando diâmetros ultracompactos de ø0,8 mm a ø1,1 mm e um bocal integrado que economiza espaço, esta solução direta do fornecedor é ideal para chips e microlentes. Temos estoque de peças antiestáticas e totalmente em aço inoxidável para a indústria eletrônica e de baterias de lítio.
Clique e inicie a seleção
》Retornar às informações do produto
Ventosas a vácuo com bico ZP2
Unidade de almofada de vácuo com bico série ZP2
Série ZP2-T com almofada de vácuo de bico adaptador
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
Como parte da categoria de ventosas ultraminiaturas, essas ventosas a vácuo com bico ZP2 apresentam diâmetros padrão de ø8 mm e ø1,1 mm, representando um dos menores modelos da série ZP2. Eles são compatíveis com peças ultrapequenas que medem dimensões em escala milimétrica. O design compacto do bico integra uma interface curta do bico diretamente no corpo da almofada, eliminando a necessidade de adaptadores adicionais e reduzindo significativamente o espaço de instalação. A extremidade de sucção emprega um design de lábio de vedação de borda estreita que garante contato firme com as superfícies da micropeça, garantindo ótima vedação a vácuo.
As aplicações típicas incluem
1. montagem de chip, micro-resistores/capacitores e manuseio de componentes micro-soldados PCB na fabricação de eletrônicos.
2. Indústria de semicondutores:manuseio sem poeira de componentes de precisão, como wafers semicondutores e microssensores.
3.Hardware de precisão:alimentação automatizada de componentes ultracompactos, incluindo microparafusos, lâminas de mola metálicas e rolamentos em miniatura.
4. Dispositivos ópticos:apreensão e posicionamento precisos de componentes ópticos, como lentes em miniatura e conectores de fibra óptica.
Perguntas frequentes
Para que são usadas as almofadas de bico SMC ZP2?
As ventosas de sucção a vácuo com bico ZP2 são comumente usadas em sistemas ejetores a vácuo para operações rápidas de coleta e colocação.
Integrado com bicos para gerar vácuo diretamente no copo
Adequado para automação de alta velocidade e manuseio robótico
Amplamente utilizado para peças pequenas, materiais de embalagem e componentes leves
A Commaelec fornece copos de qualidade estável compatíveis com projetos de sistemas semelhantes, garantindo desempenho confiável na produção contínua.
Como selecionar o design correto da ventosa?
A seleção deve ser baseada nas condições reais de trabalho:
Superfície da peça: lisa → tipo plano; irregular → tipo de fole
Peso e tamanho: peças mais pesadas requerem diâmetros maiores
Ambiente: alta temperatura ou produtos químicos → escolha silicone ou FKM
Velocidade do ciclo: linhas de alta velocidade se beneficiam de designs leves e responsivos
A Commaelec oferece suporte a soluções personalizadas, ajudando a combinar materiais, tamanhos e estruturas para aplicações específicas.
Quais são os principais tipos de pads da série ZP2?
Tipo plano: área de contato máxima para superfícies lisas
Plano com nervuras: melhor vedação em superfícies ligeiramente ásperas
Tipo de fole: adapta-se a superfícies irregulares e proporciona amortecimento

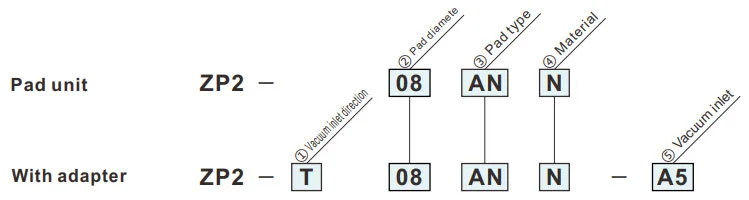

Como encomendar
- Para adsorção de pequenos componentes (como chips IC)
| ①Direção de entrada de vácuo | |
| T | Vertical |
| ②Diâmetro da almofada (mm) | |
| 08 | ø0,8 |
| 11 | ø1,1 |
| ③Tipo de bloco | |
| UM | Bocal |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑤Entrada de vácuo | ||
| A4 | Fio feminino | M4x0,7 M5x0,8 |
| A5 | ||
| B4 | Rosca macho | M4x0,7 |
| B5 | M5x0,8 | |
Dimensões (mm)
O símbolo verde representa modelos personalizados.
UM
Almofada do bocal
| Modelo | °C | øD | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
|||
| ZP2 | 08 | UM |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Modelo para referência: ZP2-11ANN
Dimensões de montagem do adaptador
ZP2-T
Vertical
A4, A5
| Modelo | A | B | °C | øD | E | Adaptador | |||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑤ Vácuo entrada |
|||||||
| ZP2 | T | 08 | UM |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4x0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5x0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modelo para referência: ZP2-T11ANN-A5
ZP2-T
Vertical
A4, A5
| Modelo | A | B | °C | øD | E | Adaptador | |||||
|
① Vácuo entrada direção |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑤ Vácuo entrada |
|||||||
| ZP2 | T | 08 | UM |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4x0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5x0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modelo para referência: ZP2-T11ANGN-B5
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
