Quando equipamentos automatizados precisam manusear componentes minúsculos em espaços extremamente limitados,Ventosas a vácuo tipo curto ZP2-MUdeVírgulafornecem uma solução de preensão a vácuo compacta e prática. Com diâmetros de almofada de φ2 a φ15 mm, uma estrutura de baixo perfil, diversas opções de materiais e configurações de montagem flexíveis, a série ZP2-MU foi projetada para aplicações de manuseio de precisão onde as ventosas convencionais podem ser muito grandes ou difíceis de posicionar.
As ventosas a vácuo de tipo curto ZP2-MU são ventosas compactas de tipo plano desenvolvidas para peças de trabalho pequenas, leves e de precisão. Sua estrutura que economiza espaço os torna particularmente adequados para equipamentos de automação densamente dispostos, enquanto opções de materiais como NBR, borracha de silicone, borracha de uretano, FKM, NBR condutiva e borracha de silicone condutiva permitem que os engenheiros selecionem uma solução de acordo com as condições operacionais. A série suporta diâmetros de almofada de φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 e φ15 mm, tornando-a adequada para eletrônicos, semicondutores, montagem de precisão, embalagens e outras aplicações de manuseio automatizado.
Índice
- O que são ventosas a vácuo de tipo curto ZP2-MU?
- Por que o design compacto é importante na automação?
- Quais são os principais recursos do ZP2-MU?
- Quais especificações os compradores devem considerar?
- Como os diferentes materiais das almofadas afetam o desempenho?
- Onde as ventosas a vácuo ZP2-MU podem ser usadas?
- Como os engenheiros devem selecionar o modelo certo?
- Que benefícios eles podem trazer para sistemas automatizados?
- Perguntas frequentes sobre ventosas a vácuo de tipo curto ZP2-MU
- Por que considerar o ZP2-MU para seu próximo projeto de automação?

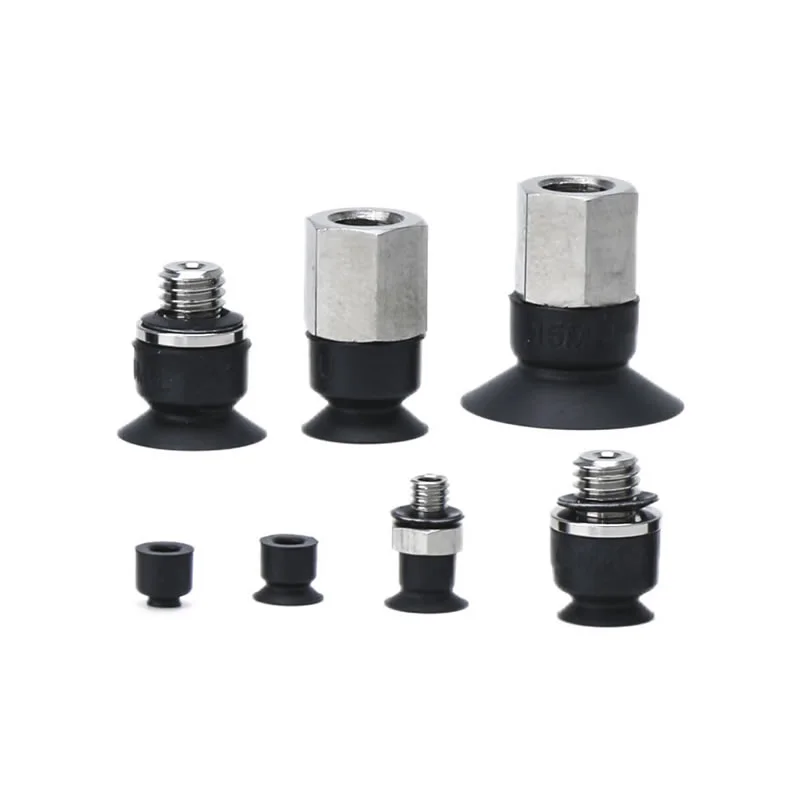

O que são ventosas a vácuo de tipo curto ZP2-MU?
As ventosas a vácuo de tipo curto ZP2-MU são ventosas de tipo plano da série ZP2, projetadas especificamente para aplicações que exigem dimensões compactas e adsorção confiável. De acordo com as especificações do produto, os diâmetros das almofadas disponíveis variam de φ2 mm a φ15 mm, permitindo que as ventosas acomodem peças muito pequenas.
A configuração de baixo perfil é particularmente valiosa quando a altura de instalação disponível é restrita. Em vez de exigir uma grande montagem vertical, a estrutura curta permite que a ventosa seja posicionada mais próxima da peça de trabalho. Isso pode ajudar os projetistas de equipamentos a criar garras mais compactas e melhorar a acessibilidade de pequenos componentes.
A superfície de contato plana também suporta contato próximo com peças de trabalho adequadas. Em operações de coleta e posicionamento de precisão, manter o contato estável é importante porque movimento excessivo, deformação ou posicionamento inconsistente podem afetar a precisão da montagem posterior.
Para obter informações adicionais, os compradores podem revisar o Comma'sPágina do produto Ventosas a vácuo de tipo curto ZP2-MUpara obter informações detalhadas do modelo e configurações de pedido.
Por que o design compacto é importante na automação?
Os equipamentos de automação modernos estão se tornando cada vez mais compactos. Robôs, atuadores lineares, estações de montagem e sistemas de manuseio de precisão geralmente precisam realizar diversas operações dentro de um envelope de trabalho limitado. Nesses ambientes, as dimensões de cada componente pneumático podem afetar o projeto mecânico geral.
Uma ventosa a vácuo curta pode oferecer várias vantagens práticas:
- Altura de instalação reduzida:A construção discreta é adequada para espaços verticais restritos.
- Melhor acessibilidade:Almofadas pequenas podem alcançar peças localizadas em layouts de componentes densos.
- Design compacto da pinça:Vários pequenos pontos de sucção podem ser integrados em uma área limitada.
- Manuseio de precisão:Diâmetros de pastilhas pequenos podem combinar com superfícies pequenas de peças de maneira mais eficaz.
- Integração flexível de equipamentos:Diferentes configurações de entrada e rosca simplificam o projeto do sistema pneumático.
Essas características tornam as ventosas compactas particularmente relevantes para fabricantes que desenvolvem equipamentos de produção automatizados de alta velocidade e alta densidade.
Quais são os principais recursos do ZP2-MU?
O desempenho de uma ventosa a vácuo depende de mais do que seu diâmetro. Os engenheiros também devem considerar seu perfil, material, método de conexão, características da peça e ambiente operacional.
1. Tamanhos de almofada ultracompactos
Os modelos ZP2-MU estão disponíveis nos tamanhos φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 e φ15 mm. Esta ampla seleção torna a série adequada para microcomponentes e peças leves.
2. Estrutura de contato plana
A configuração MU usa um design de almofada plana. Esta estrutura destina-se a um contato estável com peças de formato adequado e pode ajudar a manter uma adsorção consistente durante repetidos ciclos de coleta e colocação.
3. Múltiplas opções de materiais
Os usuários podem selecionar diferentes materiais de borracha de acordo com temperatura, exposição química, desgaste e requisitos eletrostáticos. Isso torna a família de produtos mais adaptável do que uma ventosa de material único.
4. Múltiplas configurações de montagem
A série suporta opções de conexão, incluindo roscas externas A3 e configurações H5 ou B5 para diferentes tamanhos de almofadas. Arranjos verticais de entrada de vácuo também estão disponíveis nas configurações ZP2-T.
5. Opções condutivas para aplicações sensíveis
Opções condutivas de NBR e borracha de silicone condutiva podem ser selecionadas quando o controle de eletricidade estática é importante. Isto é especialmente relevante para ambientes de fabricação de eletrônicos e semicondutores.
Quais especificações os compradores devem considerar?
A escolha de uma ventosa a vácuo deve começar com a peça real e a configuração da máquina, em vez de simplesmente selecionar o menor modelo disponível. As especificações a seguir são importantes ao avaliar o ZP2-MU para um projeto de automação.
| Especificação | Opções/Informações Disponíveis | Por que é importante |
|---|---|---|
| Tipo de almofada | Tipo plano MU | Suporta contato compacto e estável com superfícies adequadas |
| Diâmetro da almofada | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Permite combinar a almofada com pequenas dimensões da peça de trabalho |
| Material | NBR, Silicone, Uretano, FKM, NBR Condutivo, Silicone Condutivo | Permite a adaptação aos requisitos de temperatura, produtos químicos, desgaste e controle estático |
| Conexão | A3, H5, B5 dependendo do modelo | Suporta integração com diferentes layouts pneumáticos |
| Estrutura | Perfil curto/baixo | Útil onde a altura de instalação é restrita |
| Peças de trabalho típicas | Componentes pequenos e leves | Adequado para operações de coleta e posicionamento de precisão |
Como os diferentes materiais das almofadas afetam o desempenho?
A seleção do material é uma das decisões mais importantes ao especificar uma ventosa. Diferentes materiais exibem diferentes níveis de resistência à temperatura, resistência química, resistência à abrasão e adequação para ambientes industriais especiais.
| Material | Faixa de temperatura típica | Aplicações adequadas |
|---|---|---|
| NBR | 0°C a 120°C | Trabalhos industriais em geral, chapas metálicas, folheados e cartão canelado |
| Borracha de silicone | -30°C a 200°C | Manuseio de semicondutores, peças finas e equipamentos relacionados a alimentos |
| Borracha de uretano | 0°C a 60°C | Manuseio geral de papelão ondulado, chapa de ferro e folheados |
| FKM | 0°C a 250°C | Aplicações relacionadas a produtos químicos e ambientes com temperaturas exigentes |
| NBR condutivo | 0°C a 100°C | Aplicações de semicondutores que requerem controle de eletricidade estática |
| Silicone condutor | -10°C a 200°C | Aplicações de semicondutores e eletrônicos com preocupações eletrostáticas |
A seleção real do material deve sempre ser baseada no ambiente operacional completo, incluindo superfície da peça, temperatura, produtos químicos, condições de vácuo e vida útil necessária.
Onde as ventosas a vácuo ZP2-MU podem ser usadas?
As pequenas dimensões e a flexibilidade de materiais do ZP2-MU tornam a série particularmente relevante para a automação de precisão.
Fabricação de eletrônicos e semicondutores
Componentes eletrônicos pequenos requerem manuseio cuidadoso porque força mecânica excessiva ou descarga eletrostática podem danificar produtos sensíveis. As opções de silicone condutivo e NBR condutivo podem, portanto, ser consideradas para aplicações onde o controle estático faz parte do projeto do equipamento.
Montagem de precisão
Os sistemas de montagem automatizados geralmente manipulam pequenas peças de plástico, metal ou eletrônicas. Uma ventosa compacta pode ajudar as ferramentas de extremidade do braço a alcançar as peças de trabalho sem interferir nos componentes adjacentes.
Automação de embalagens
Componentes de embalagens leves e produtos pequenos podem ser transferidos usando tecnologia de pega a vácuo. Várias ventosas pequenas também podem ser organizadas para criar um padrão de aderência personalizado.
Manuseio de microcomponentes
Quando as peças de trabalho têm apenas alguns milímetros de tamanho, uma ventosa grande pode não fornecer uma área de contato eficiente. A faixa de φ2–φ15 mm do ZP2-MU oferece mais opções para combinar o ponto de fixação com a peça.
Como os engenheiros devem selecionar o modelo certo?
Um processo de seleção sistemático pode reduzir problemas de integração e melhorar a confiabilidade da fixação a vácuo.
- Meça a área de contato disponível.Selecione um diâmetro de almofada que se encaixe com segurança na superfície de preensão pretendida.
- Verifique o espaço de instalação.Confirme se a estrutura do tipo curto e a configuração de conexão selecionada se ajustam à pinça.
- Avalie o material da peça.A textura da superfície, a rigidez, a porosidade e a limpeza podem afetar o desempenho do vácuo.
- Selecione o material de borracha apropriado.Considere temperatura, produtos químicos, abrasão e eletricidade estática.
- Confirme a conexão de vácuo.Combine a configuração do adaptador A3, H5, B5 ou aplicável com o sistema pneumático.
- Teste a montagem completa.Verifique a estabilidade da adsorção, o tempo de ciclo, a precisão do posicionamento e o comportamento de liberação sob condições operacionais reais.
Essa abordagem é especialmente útil para compradores que procuram um fabricante ou fornecedor na China capaz de atender aos requisitos de componentes pneumáticos personalizados.
Que benefícios eles podem trazer para sistemas automatizados?
Para os fabricantes de máquinas, o valor de uma ventosa compacta não é simplesmente o seu tamanho pequeno. Sua vantagem real vem de como essa compacidade contribui para o sistema de automação geral.
- Eficiência de espaço:A construção curta ajuda os engenheiros a trabalhar em áreas de instalação restritas.
- Compatibilidade de componentes:Vários tamanhos de almofada acomodam diferentes peças pequenas.
- Flexibilidade de materiais:Várias opções de borracha suportam diferentes ambientes industriais.
- Manuseio orientado à precisão:Superfícies de contato pequenas podem ser mais adequadas para microcomponentes.
- Opções de controle estático:Materiais condutores estão disponíveis para aplicações eletrônicas e semicondutores.
- Flexibilidade de integração:Diferentes configurações de entrada e rosca podem simplificar o projeto do equipamento.
- Consistência de produção em massa:Para sistemas automatizados que utilizam múltiplas ventosas, a consistência dimensional é importante para um desempenho de preensão repetível.
Perguntas frequentes sobre ventosas a vácuo de tipo curto ZP2-MU
O que significa MU na série ZP2?
MU identifica a configuração plana e curta da série ZP2. Ele foi projetado para instalação compacta e manuseio preciso de peças pequenas e leves.
Quais tamanhos estão disponíveis para ZP2-MU?
Os diâmetros de almofada disponíveis incluem φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 e φ15 mm. O tamanho apropriado deve ser selecionado de acordo com as dimensões da peça e área de contato utilizável.
Qual material é adequado para aplicações de semicondutores?
A borracha de silicone está listada para aplicações relacionadas a semicondutores, enquanto o NBR condutivo e a borracha de silicone condutiva estão disponíveis quando o controle de eletricidade estática é necessário. A seleção final deve considerar o ambiente específico do processo.
O ZP2-MU pode ser usado em espaços de instalação limitados?
Sim. A sua estrutura curta e discreta destina-se especificamente a aplicações onde a altura de instalação é restrita.
As ventosas podem ser personalizadas?
As configurações selecionadas podem ser personalizadas. Os compradores devem fornecer informações sobre a peça de trabalho, diâmetro necessário da almofada, material, configuração de montagem, direção de entrada de vácuo e ambiente operacional para que a configuração apropriada possa ser avaliada.
Por que considerar o ZP2-MU para seu próximo projeto de automação?
As ventosas a vácuo de tipo curto ZP2-MU combinam construção compacta, pequenos diâmetros de almofada, seleção flexível de materiais e múltiplas opções de montagem em uma solução prática para manuseio preciso de vácuo. Da produção de semicondutores e eletrônicos à montagem de precisão e automação de embalagens, a série pode ajudar os projetistas de máquinas a enfrentar os desafios de peças pequenas e espaços de instalação restritos.
Se você estiver adquirindo ventosas a vácuo compactas para equipamentos automatizados, avaliando diferentes materiais de almofadas ou desenvolvendo uma solução de fixação pneumática personalizada,Vírgulapode ajudá-lo a identificar uma configuração ZP2-MU adequada de acordo com os requisitos da sua aplicação. Para seleção de modelos, compras em grandes quantidades, soluções personalizadas ou dúvidas técnicas,Contate-nospara discutir seu projeto e encontrar a solução de ventosa a vácuo certa para seu sistema de automação.
