A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).
Ventosas a vácuo sem marcas ZP2
Como fabricante líder na China, nossa fábrica oferece Ventosas a vácuo ZP2 personalizadas sem marcas com acessórios PEEK. A solução direta do fornecedor Commaelec (Ø6-32mm) evita arranhões em painéis solares, wafers e OLEDs. Apresentando hastes amortecedoras com baixo teor de poeira, é ideal para uso médico e eletrônico.
Clique e inicie a seleção
》Retornar às informações do produto
Ventosas a vácuo sem marcas ZP2
Unidade de almofada para serviços pesados da série ZP2
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
Como fabricante e fornecedor profissional de Ventosas a vácuo ZP2 sem marcas na China, oferecemos aos clientes serviços abrangentes de gerenciamento de projetos.
A ventosa tipo fole da série ZP com acessório PEEK foi projetada para: 1) instalação de usinas fotovoltaicas (usando ventosas para transportar painéis solares e evitar arranhões na superfície do vidro); 2) Manuseio de wafer semicondutor (silício), montagem de lentes ópticas (vidro/resina), transferência de display eletrônico (painel OLED/LCD) e manuseio de componentes de dispositivos médicos de precisão (por exemplo, acessórios de instrumentos cirúrgicos).
As Ventosas a Vácuo Mark-free ZP2, com diâmetros que variam de 6mm a 32mm, são compactas e especialmente projetadas para a indústria eletrônica. A haste amortecedora telescópica integrada gera o mínimo de poeira, tornando-a particularmente adequada para as indústrias eletrônica de precisão, médica e farmacêutica. Fábrica própria com um grande número de produtos em estoque, borracha de alta qualidade, silicone e materiais especiais, como antiestáticos.
Principais recursos da série ZP2 Mark-free
Marcação reduzida
As ventosas a vácuo sem marcas ZP2 utilizam materiais especializados que não deixam marcas e um design de borda suave para minimizar resíduos e reentrâncias na superfície
Adequado para peças sensíveis, como vidro, metal revestido e componentes eletrônicos
Sucção estável enquanto protege a aparência do produto e reduz as taxas de defeitos na produção
Tipos de materiais
Silicone (grau que não deixa marcas):resistência limpa e a altas temperaturas, ideal para indústrias de precisão
Poliuretano (PU):resistente ao desgaste com baixo resíduo para uso repetido
Outros compostos personalizados que não deixam marcas disponíveis na Commaelec com base nas necessidades da aplicação
A Commaelec garante qualidade consistente do material através de fornecimento controlado e produção interna
Perfis de almofada
Tipo plano:para superfícies lisas e planas com área de contato máxima
Plano com costelas:melhora a vedação e ainda reduz o risco de marcação
Tipo de fole:adapta-se a superfícies ligeiramente irregulares e proporciona amortecimento
Múltiplas opções de perfil permitem uma correspondência flexível com condições reais de trabalho
Perguntas frequentes
Como funciona a tecnologia sem marcas?
As ventosas a vácuo sem marcas ZP2 usam elastômeros que não deixam marcas especialmente formulados e geometria de lábio otimizada.
A superfície de contato lisa reduz os pontos de atrito e pressão
A distribuição uniforme do vácuo evita marcas de tensão localizadas
Materiais limpos evitam resíduos de óleo ou transferência de cor
Isso garante uma sucção forte enquanto protege superfícies sensíveis.
Quais são os diferentes tipos de pads ZP2 Mark-free?
Tipo plano: melhor para superfícies lisas e rígidas com área de contato máxima
Plano com nervuras: melhora a vedação e ainda minimiza a marcação
Tipo de fole: adapta-se a pequenas diferenças de altura e superfícies irregulares
A Commaelec oferece múltiplas estruturas para atender às condições reais de produção.
Quais são as opções de tamanho para os pads ZP2?
Os diâmetros padrão incluem: φ40, φ50, φ63, φ80, φ100, φ125
Tamanhos pequenos: peças de precisão e cargas leves
Tamanhos grandes: melhor aderência para painéis maiores
A Commaelec suporta estoque a granel e tamanhos personalizados para aplicações específicas.
Como você evita o desgaste prematuro?
Selecione o material certo com base na temperatura e no ambiente
Evite pressão excessiva de vácuo ou desalinhamento
Use montagens de buffer para reduzir o impacto durante o contato
Inspeção regular e substituição oportuna de lábios desgastados
Os materiais de alta qualidade da Commaelec (por exemplo, PU, silicone) ajudam a prolongar a vida útil em uso de alto ciclo.
Quais são os materiais disponíveis?
As ventosas a vácuo sem marcas ZP2 estão disponíveis em:
Silicone que não deixa marcas: limpo, resistente ao calor, ideal para eletrônicos
Poliuretano (PU): durável e resistente ao desgaste
Compostos personalizados: materiais antiestáticos ou específicos para aplicação
A Commaelec garante fornecimento estável de material e desempenho consistente por meio de fabricação controlada.
Como encomendar
- Nenhuma marca de adsorção (constituintes de borracha) é deixada na peça de trabalho.

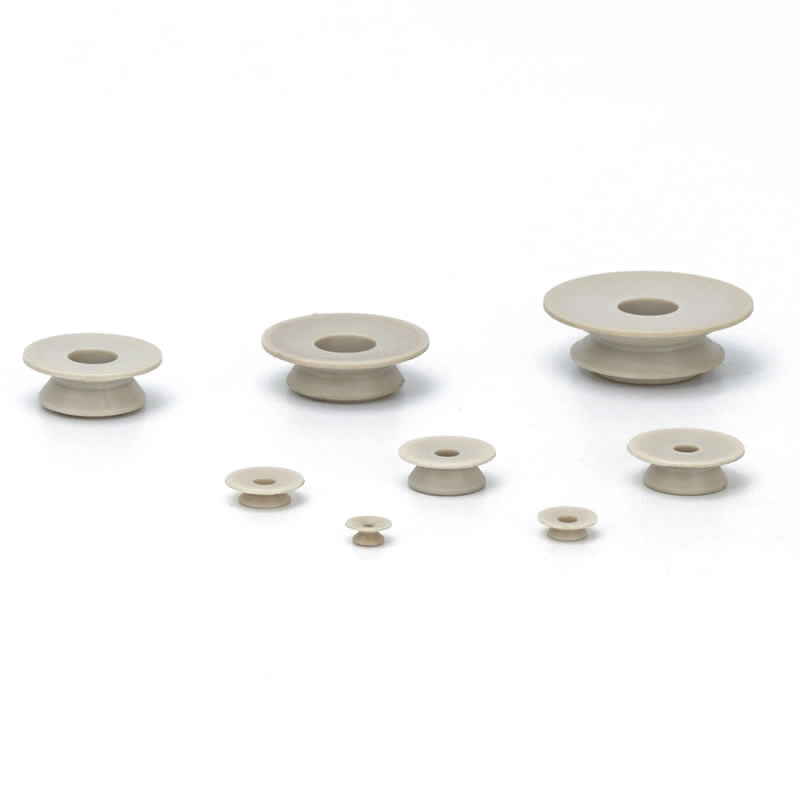

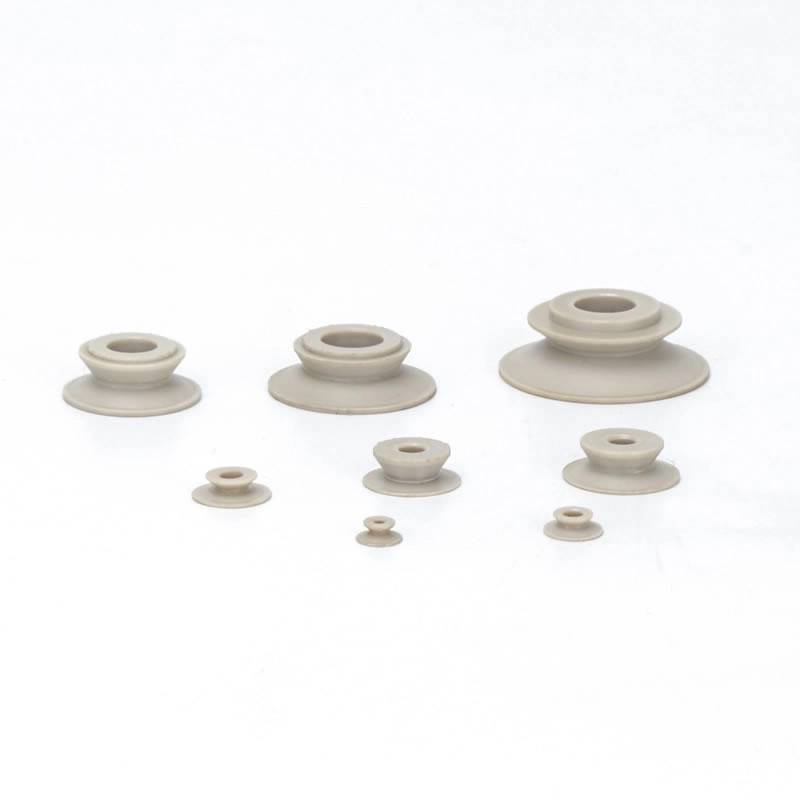

Evita o contato direto entre a peça de trabalho e a borracha instalando um acessório PEEK na almofada do fole para evitar a transferência de constituintes de borracha. - Ideal para o bloco de fole da série ZP (ø6 a ø32)
| ②Diâmetro da almofada (mm) | |
| Símbolo | Almofada aplicável |
| 06 | ZP06B |
| 08 | ZP08B |
| 10 | ZP10B |
| 13 | ZP13B |
| 16 | ZP16B |
| 20 | ZP20B |
| 25 | ZP25B |
| 32 | ZP32B |
| ③Material de fixação | |
| P | ESPIAR |
| GP | PEEK condutivo |
- Ao fazer o pedido com pad, coloque “*”, abaixo do número da peça do pad conforme mostrado abaixo. Observe que a almofada não é entregue com o acessório montado.
- Quando a fixação for feita de PEEK condutivo, use material condutivo para a almofada.
- Limpe o produto antes de usar o acessório.
- Este produto não é limpo após a usinagem. Se o produto for utilizado nas condições em que foi enviado, poderá permanecer material residual nas peças de trabalho. Limpe antes de usar.
- Se o contato com material duro for um problema, não use este produto.
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
