Ventosas a vácuo com junta esférica de alta rigidez ZP2
Como fabricante profissional, nos dedicamos a fornecer ventosas a vácuo de junta esférica ZP2 de alta qualidade e alta rigidez. Nossos produtos apresentam estabilidade excepcional, tornando-os particularmente adequados para o manuseio de peças pesadas e com superfícies irregulares. O design exclusivo da junta esférica adapta-se automaticamente a superfícies inclinadas, aumentando significativamente a confiabilidade da sucção. Esta série de produtos está disponível em uma ampla variedade de tamanhos e materiais — incluindo NBR, silicone, PU, FKM e EPR — e pode ser personalizada para atender aos requisitos específicos de sua aplicação. Além disso, um design opcional de amortecedor está disponível para fornecer proteção abrangente de superfície para peças frágeis.
Clique e inicie a seleção
》Retornar às informações do produto

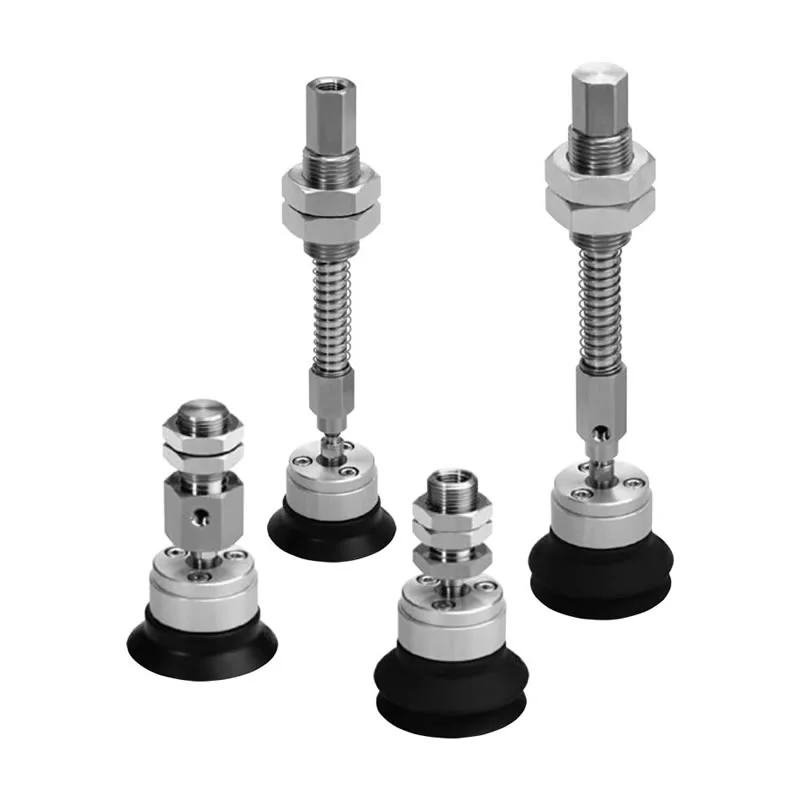

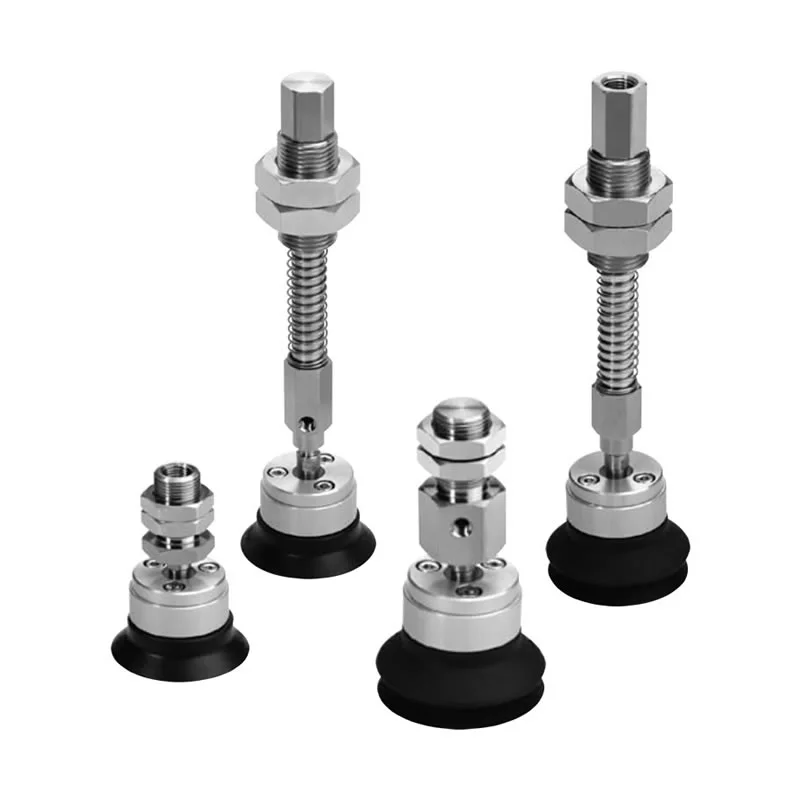

Ventosas a vácuo com junta esférica de alta rigidez ZP2
Tipo de junta esférica resistente da série ZP2-TF com almofadas de vácuo adaptadoras
Tipo de junta esférica resistente da série ZP2-TF com almofadas de vácuo de buffer
Tipo de junta esférica resistente da série ZP2-XF com almofadas de vácuo adaptadoras
Tipo de junta esférica resistente da série ZP2-XF com almofadas de vácuo de buffer
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
Como fabricante de ventosas a vácuo com junta esférica ZP2 econômicas e de alta rigidez, a Commaelec emprega tecnologias avançadas de vedação a vácuo e retenção de pressão. As ventosas a vácuo com junta esférica de alta rigidez ZP2 são uma pinça a vácuo para serviços pesados projetada para aplicações de manuseio de automação industrial. Ele foi projetado especificamente para agarrar peças de trabalho pesadas, com superfícies irregulares ou posicionadas em declives. Ao combinar uma estrutura estrutural de alta rigidez com um mecanismo de junta esférica, esta ventosa garante uma força de preensão poderosa enquanto ajusta automaticamente o seu ângulo para se adaptar de forma ideal à superfície da peça, melhorando assim a estabilidade de sucção e a segurança operacional.
Principais recursos
Estrutura de alta rigidez:As ventosas a vácuo com junta esférica de alta rigidez ZP2 são ideais para manuseio de peças pesadas e são altamente resistentes à deformação
Design giratório com junta esférica:Adapta-se a superfícies irregulares ou inclinadas.
Sucção poderosa:Garante operações de manuseio estáveis e confiáveis.
Vários tamanhos e materiais:Acomoda diversas condições operacionais.
Mecanismo de amortecimento opcional:Minimiza o impacto de contato e protege a peça de trabalho.
Vantagens
Alta rigidez e serviço pesado
Estrutura reforçada projetada para manusear peças pesadas sem deformação
Mantém a força de sucção estável durante a operação industrial contínua
Fabricado pela Commaelec com rigoroso controle de qualidade para longa vida útil
Articulação esférica / design giratório
Permite ajuste angular para caber em superfícies irregulares ou inclinadas
Melhora o desempenho da vedação e reduz o vazamento de ar
Melhora a estabilidade de aderência em ambientes de produção reais
Diversos tipos de pads
Múltiplas estruturas de almofadas disponíveis para combinar com diferentes condições da peça de trabalho
Suporta superfícies lisas e levemente texturizadas
Seleção flexível com base nas necessidades da aplicação
Plano com Costela
As ventosas a vácuo com junta esférica de alta rigidez ZP2 são adequadas para superfícies planas e lisas, como chapas de metal e vidro
O design com nervuras melhora a vedação e evita escorregões
Fornece sucção consistente em automação de alta velocidade
Fole
Adequado para superfícies curvas ou irregulares
Oferece efeito de amortecimento e compensação de altura
Reduz erros de posicionamento durante tarefas de coleta e colocação
Ampla gama de materiais
NBR:Econômico e resistente ao desgaste para uso geral
Silicone:Adequado para ambientes de alta temperatura
PU:Alta durabilidade para operações frequentes
FKM:Excelente resistência química
Materiais personalizados (por exemplo, antiestáticos) disponíveis na Commaelec
Grandes Diâmetros
As ventosas a vácuo com junta esférica de alta rigidez ZP2 estão disponíveis em uma ampla variedade de diâmetros - de φ40 a φ125 - para acomodar diversos requisitos de carga
Diâmetros maiores proporcionam força de preensão mais forte para peças pesadas
Fácil seleção com base no peso e nas condições da superfície
Montagem Flexível
Suporta conexões de thread internas e externas
Compatível com adaptadores e suportes de buffer
Opções de entrada de vácuo vertical ou lateral para diferentes layouts
Opções de buffer
A estrutura de amortecimento opcional reduz o impacto durante o contato
Protege superfícies frágeis como vidro ou materiais revestidos
Melhora a segurança no manuseio e a qualidade do produto
Aplicativos
Linhas de produção automatizadas e braços robóticos
Manipulação de chapas metálicas, painéis de vidro e grandes componentes
Indústrias de baterias de lítio e eletrônicos (opções de aço inoxidável disponíveis)
Qualquer cenário que exija uma fixação estável de peças pesadas ou irregulares

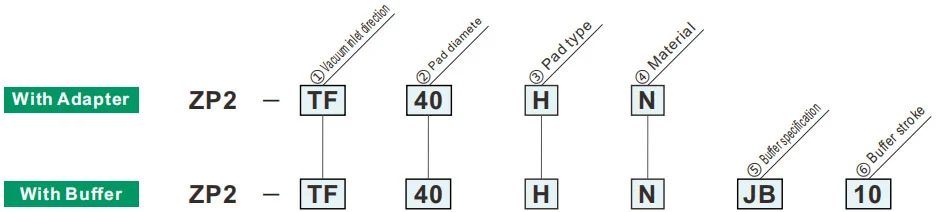

Como encomendar
| ①Direção de entrada de vácuo | |
| TF | Vertical |
| XF | Lateral |
| ②Diâmetro da almofada | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
O símbolo verde representa modelos personalizados
| ⑥ Curso de buffer | Diâmetro da almofada | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Tipo de bloco | |
| H | Plano com costela |
| HB | Tipo de fole |
| ⑤ Especificação do buffer | |
| JB | Rotativo (latão, com bucha) |
| JF | Rotativo (Aço, Com Bucha) |
Força reativa da mola
| Fio de conexão | Torque de aperto ±5%[N·m] | Curso do amortecedor (mm) | Força reativa da mola[N] | ||
| Latão, com bucha (JB) | Aço, com bucha (JF) | A 0 curso | Em pleno curso | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
