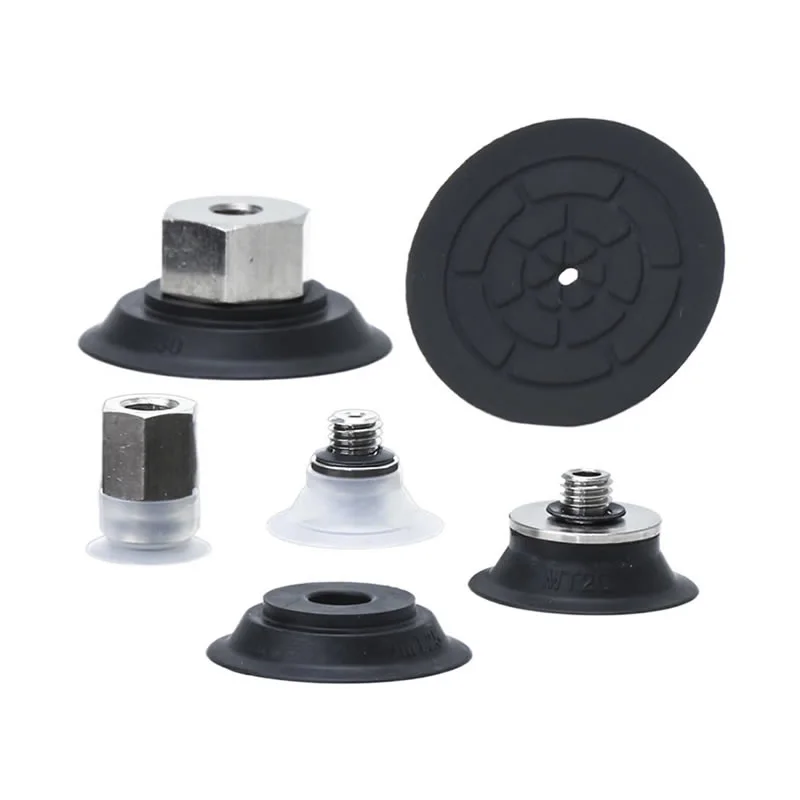

Ventosas de vácuo planas finas ZP2

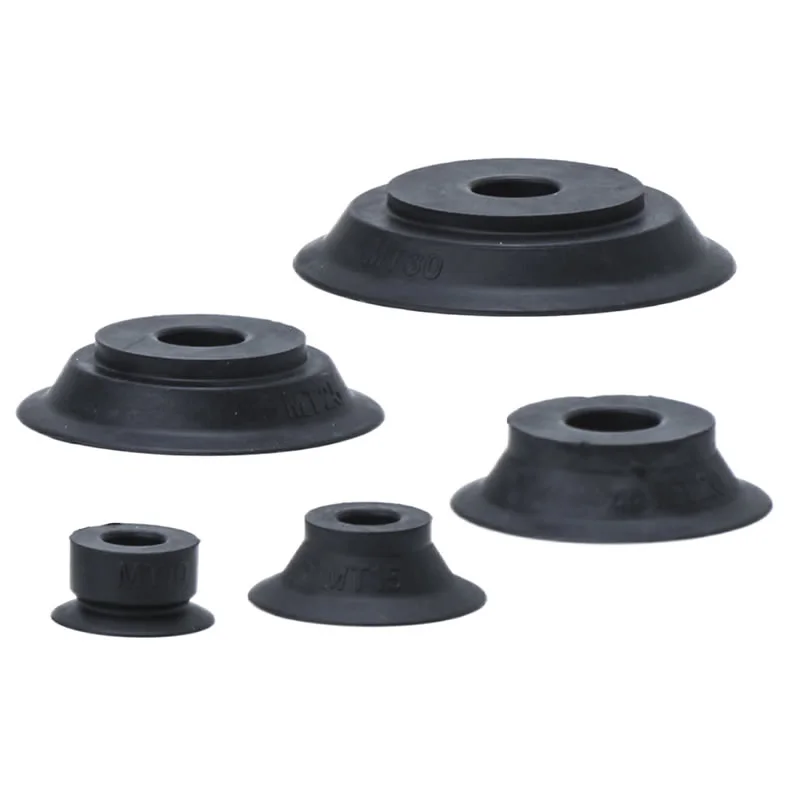

Unidade de almofada de vácuo plana e fina série ZP2

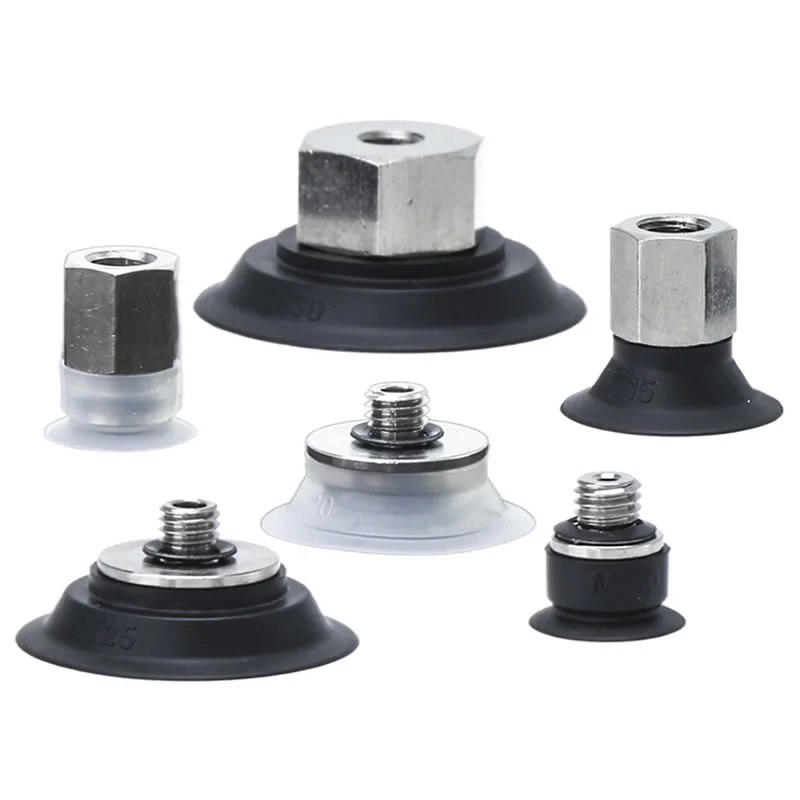

Série ZP2-T com adaptador de almofada de vácuo plana e fina
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As Ventosas Finas e Planas a Vácuo ZP2 são componentes de precisão dentro de sistemas de garra pneumática, projetados especificamente para manusear peças finas e facilmente deformáveis. Nas especificações industriais, eles normalmente possuem o código estrutural “MT”, significando a incorporação de um design ranhurado especializado em sua estrutura interna.
Características do produto:Esta ventosa evita eficazmente a deformação de peças planas durante a adsorção, tornando-a ideal para folhas finas, filmes e outros materiais facilmente deformáveis.
Especificações:A ventosa está disponível em vários diâmetros, incluindo φ10, φ15, φ20, φ25 e φ30.
Materiais de ventosa:As opções comuns incluem NNBR (borracha nitrílica) e GS (borracha de silicone condutora), com cada material adaptado a ambientes de trabalho e requisitos de peças específicos.
Campos de aplicação:Ventosas planas finas a vácuo ZP2 são amplamente utilizadas na fabricação, linhas de produção automatizadas, robótica e logística, etc. Podem ser usadas para transportar objetos planos leves ou médios, como vidro, plástico e metal.
Perguntas frequentes
Quais materiais estão disponíveis e quais são suas diferenças?
As Ventosas Finas e Planas a Vácuo ZP2 estão disponíveis em vários materiais para atender às condições reais de trabalho:
NBR: econômico e com boa resistência ao desgaste para uso geral
Silicone: excelente resistência ao calor e não deixa marcas, ideal para superfícies sensíveis
PU (Poliuretano): alta durabilidade para operações de alto ciclo
FKM (borracha fluorada): forte resistência química e ao óleo
EPR: adequado para requisitos ambientais específicos
A Commaelec garante qualidade consistente do material e oferece suporte à personalização para aplicações especiais (por exemplo, antiestática).
Para quais peças de trabalho as ventosas finas e planas são mais adequadas?
Superfícies lisas e planas, como chapas metálicas, vidro, painéis de plástico
Peças de trabalho finas ou leves que exigem contato estável e uniforme
Aplicações onde são necessárias deformação mínima e posicionamento preciso
O design plano e fino aumenta a área de contato, melhorando a vedação e reduzindo o vazamento de ar.
Qual é a faixa de resistência à temperatura?
Faixas típicas (dependendo do material):
NBR: -10°C a 80°C
Silicone: -40°C a 200°C
PU: -20°C a 80°C
FKM: até ~200°C com forte estabilidade química
A Commaelec pode recomendar materiais adequados com base na temperatura e ambiente reais.
Podem ser usados com entrada de vácuo vertical ou horizontal?
Sim. As ventosas de vácuo planas finas ZP2 suportam instalação flexível:
Entrada de vácuo vertical (padrão para configurações compactas)
Entrada horizontal/lateral para sistemas com espaço limitado
Compatível com adaptadores e suportes de buffer
A Commaelec oferece múltiplas opções de conexão para se adequar a diferentes layouts de equipamentos.
Como mantê-los adequadamente para prolongar a vida útil?
Verifique regularmente se há desgaste, rachaduras ou deformação no lábio de vedação
Mantenha as superfícies limpas para evitar que a poeira afete o desempenho da vedação
Evite pressão excessiva de vácuo ou desalinhamento
Use montagens de buffer para reduzir o impacto em operações de alta velocidade
Substitua os copos gastos a tempo de manter a estabilidade do sistema

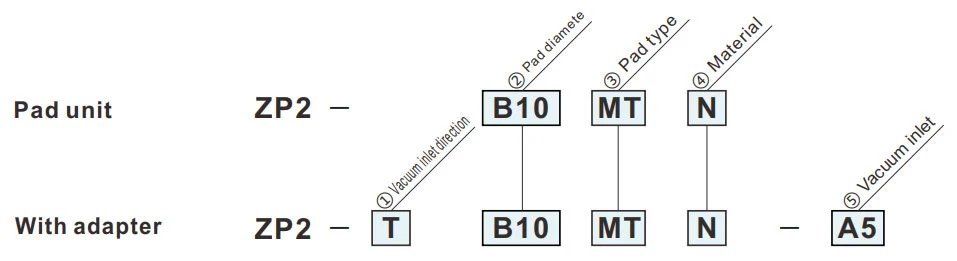

Como encomendar
- Para adsorção de folhas finas ou filmes. Superfície de adsorção com ranhura.
- A deformação da superfície plana durante a adsorção é reduzida.
- Não é adequado para transferir peças de trabalho que apliquem carga.
- Podem ser geradas rugas dependendo da espessura da chapa.
- Confirme a espessura antes de usar.
| ①Direção de entrada de vácuo | |
| T | Vertical |
| ③Tipo de bloco | |
| MT | Plano fino (com ranhura) |
| ②Diâmetro da almofada (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑤Entrada de vácuo | |
| H5 | M5x0,8 (Masculino) |
| B5 | M5x0,8 (feminino) |
Dimensões (mm)
O símbolo verde representa modelos personalizados.
MT
Plano fino (com ranhura)
| Modelo | øA | øB | °C | øD | øE | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Modelo para referência: ZP2-B10MTN
Dimensões de montagem do adaptador
Almofada aplicável: B10MT/B15MT
Almofada aplicável: B20MT/B25MT/B30MT
ZP2-T
Vertical
H5
| Modelo | øA | øB | °C | D | Adaptador | |||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑤ Vácuo entrada |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Modelo para referência: ZP2-TB10MTGS-H5
ZP2-T
Vertical
B5
| Modelo | øA | øB | C | Adaptador | |||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑤ Vácuo entrada |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Modelo para referência: ZP2-TB10MTGS-B5
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
Manual de instalação
Baixar PDF
Aviso + Cuidado (Leia antes de usar)
Baixar PDF
Hot Tags: Ventosas de sucção a vácuo planas finas ZP2, China, fabricante, fornecedor, fábrica
