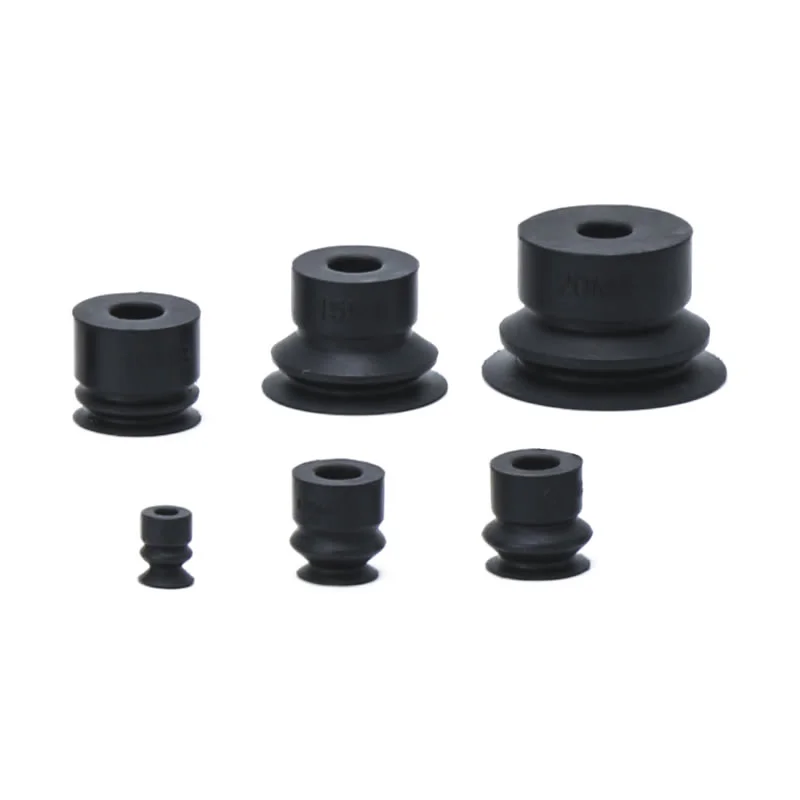

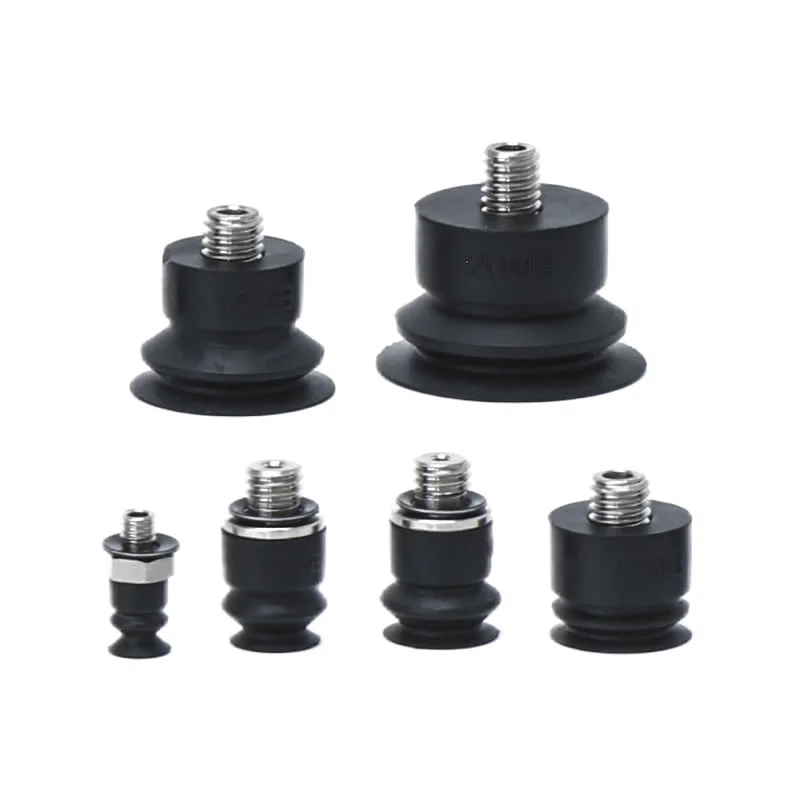

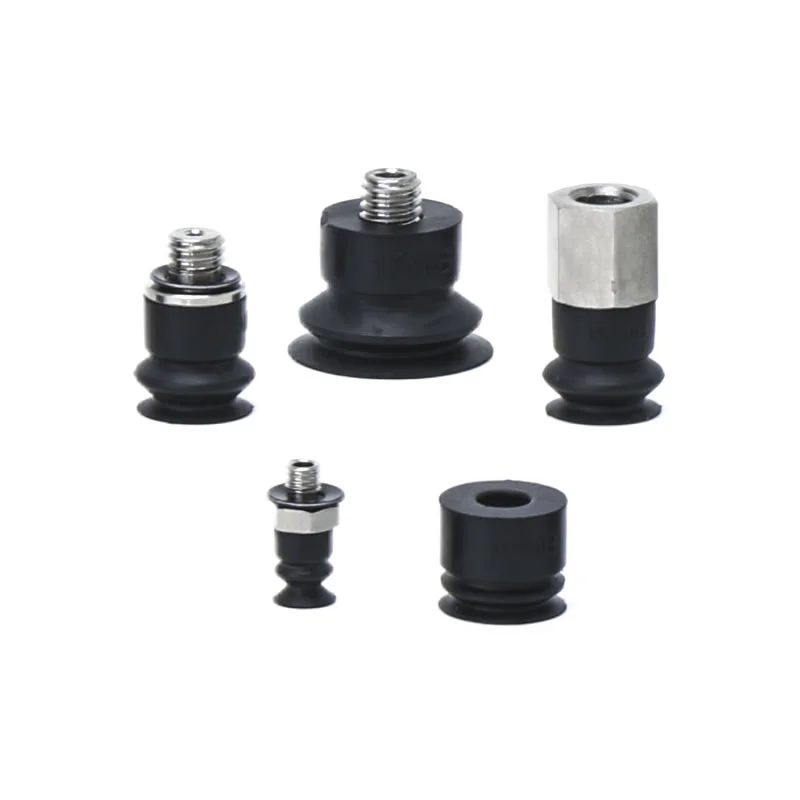

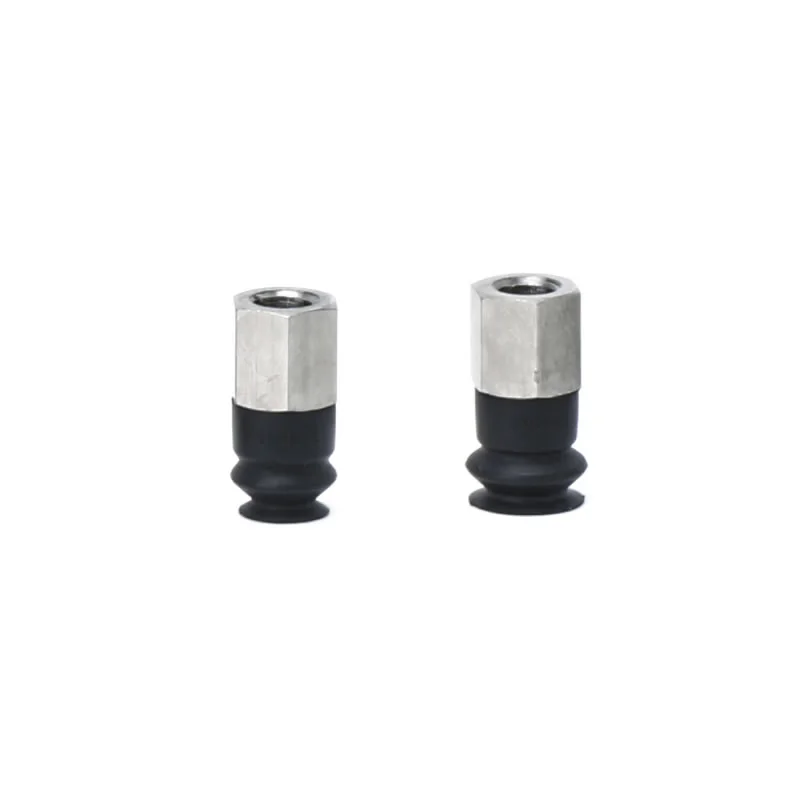

Ventosas a vácuo de fole ZP2-MB
Como fabricante líder na China, nossa fábrica oferece ventosas de fole a vácuo ZP2-MB (diâmetros ø4–20 mm) projetadas especificamente para peças inclinadas ou esféricas. Fornecemos soluções com uma estrutura ondulada exclusiva (estilo acordeão) que permite funcionalidade de amortecimento integrada sem exigir espaço adicional. Mantemos estoque pronto em NBR, silicone e materiais antiestáticos e oferecemos opções de interface roscada M3/M5.
Clique e inicie a seleção
》Retornar às informações do produto
Ventosas a vácuo de fole ZP2-MB
Unidade de almofada de vácuo de fole série ZP2
Série ZP2-T com almofada de vácuo de fole adaptador
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
produz profissionalmente ventosas a vácuo de fole de alta qualidade ZP2-MB. Nossa fábrica também oferece serviços personalizados e amostras grátis para você. É um componente de sucção flexível em miniatura dentro de sistemas de automação pneumática, projetado especificamente para superfícies irregulares, esféricas ou inclinadas.
Tecnologias principais
Alta compatibilidade com superfícies irregulares:Apresentando uma estrutura de fole em estilo acordeão, as ventosas a vácuo de fole ZP2-MB se adaptam automaticamente e se adaptam perfeitamente às superfícies esféricas, inclinadas ou de formato irregular da peça, garantindo um processo de preensão seguro e estável.
Design de amortecimento integrado:A estrutura plissada fornece elasticidade física inerente, absorvendo efetivamente o impacto do contato sem a necessidade de montagens adicionais de amortecedor com mola – economizando assim significativamente o espaço de instalação.
Aplicações de miniaturização de precisão:Projetado especificamente para componentes pequenos e de precisão; serve como uma solução central para o manuseio de micropeças na fabricação de eletrônicos, montagem de precisão e sistemas de automação compactos.
Aplicabilidade multissetorial:Amplamente utilizado para agarrar componentes eletrônicos esféricos em miniatura, peças metálicas irregulares e acessórios plásticos inclinados; integra-se perfeitamente em sistemas robóticos de pequena escala e equipamentos de embalagem de precisão.
Adaptação de espaço compacto:Nenhum espaço adicional de instalação de buffer (tipo mola) é necessário. A estrutura integrada foi projetada para equipamentos de automação com espaço limitado ou pontas de braços robóticos, permitindo integração perfeita em diversas linhas de produção compactas.
Especificações principais:Opções de diâmetro: A série jateada de ventosas a vácuo de fole ZP2-MB está disponível em vários diâmetros padrão, incluindo φ4mm, φ6mm, φ8mm, φ10mm, φ15mm e φ20mm.
Seleção de materiais:Uma ampla gama de materiais está disponível para atender a diversos requisitos operacionais, incluindo borracha nitrílica (NBR, com 'N' na designação do modelo), borracha de silicone (marcada com 'S'), borracha de poliuretano, bem como materiais especializados como borracha nitrílica condutora e borracha de silicone condutora (marcada com 'GS'). Esses materiais são projetados para atender propriedades antiestáticas e resistência a ambientes químicos específicos.
Opções de conexão:Várias conexões roscadas estão disponíveis, incluindo A3 para roscas externas M3×0,5 (compatível com ventosas de φ4mm) e A5/H5 para roscas externas M5×0,8 (compatível com ventosas de φ6mm, φ8mm e maiores). Alguns modelos também suportam juntas roscadas internas B5, facilitando a integração perfeita com tubulações de vácuo e acessórios de braço robótico.

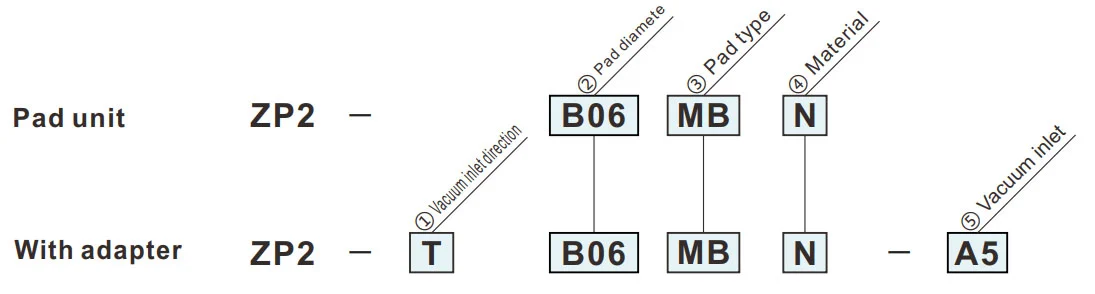

Como encomendar
- Para uso onde não há espaço para o buffer (tipo mola).
- Peças de trabalho com superfície de adsorção inclinada.
| ①Direção de entrada de vácuo | |
| T | Vertical |
| ③Tipo de bloco | |
| MB | Fole |
|
⑤ Entrada de vácuo
② Diâmetro da almofada (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5(Masculino) | ● | — | — | — | — | — |
| H5 | M5x0,8(Masculino) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8(Fêmea) | — | ● | ● | — | — | — |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
Dimensões (mm)
O símbolo verde representa modelos personalizados.
MB
Fole
B04
| Modelo | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Matéria |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Modelo para referência: ZP2-B04MBS
Dimensões de montagem do adaptador
MB
Fole
B06, B08
| Modelo | øA | øB | °C | øD | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Modelo para referência: ZP2-B06MBN
Dimensões de montagem do adaptador
MB
Fole
B10, B15, B20
| Modelo | øA | øB | °C | øD | øE | de | G | Y | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Modelo para referência: ZP2-B10MBN
Dimensões de montagem do adaptador
Almofada aplicável: B10MB B15MB
Almofada aplicável: B20MB
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
