A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).
Ventosas a vácuo tipo curto ZP2-EU
Como fabricante líder na China, nossa fábrica oferece ventosas a vácuo tipo curta personalizadas ZP2-EU (diâmetros ø2–15 mm). Apresentando um perfil plano ultrafino, esta série foi projetada especificamente para uso em espaços confinados. Ao utilizar material de silicone antiestático de alta qualidade, a Commaelec oferece uma solução profissional que garante um desempenho de sucção estável e sem rugas. Mantemos um estoque pronto de especificações de rosca A5/H5 e acessórios de aço inoxidável, tornando esta série uma escolha ideal para aplicações na fabricação de eletrônicos e linhas de produção de baterias de íons de lítio.
Clique e inicie a seleção
》Retornar às informações do produto

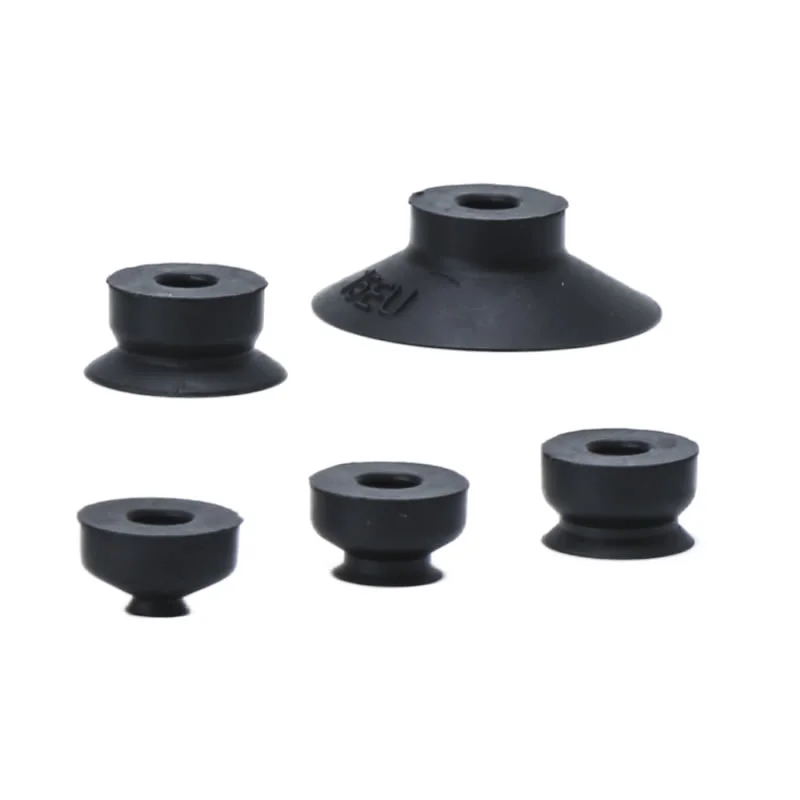

Ventosas a vácuo tipo curto ZP2-EU
Unidade de almofada de vácuo tipo curto série ZP2

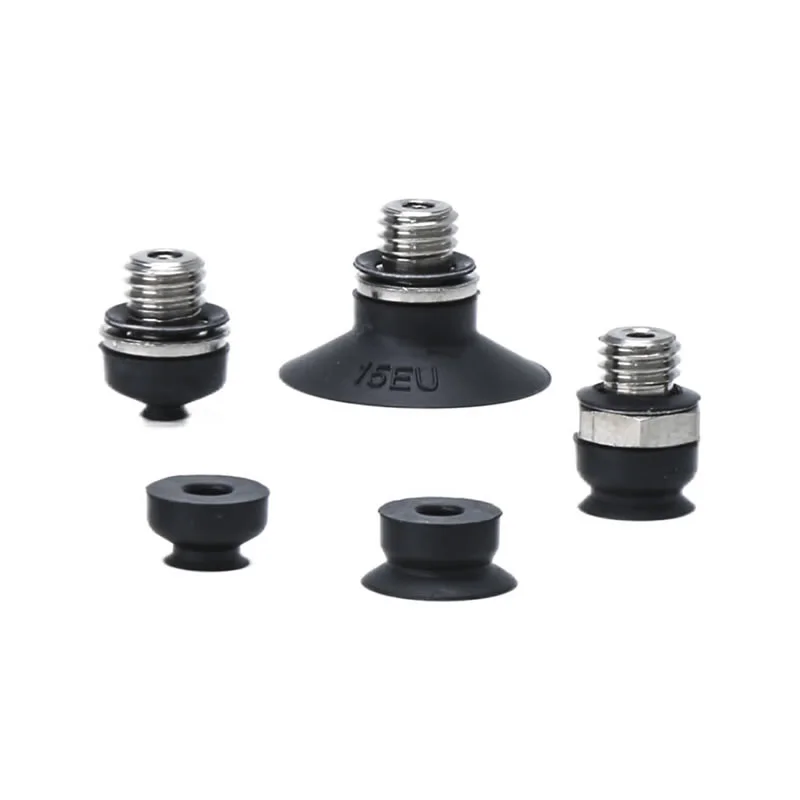

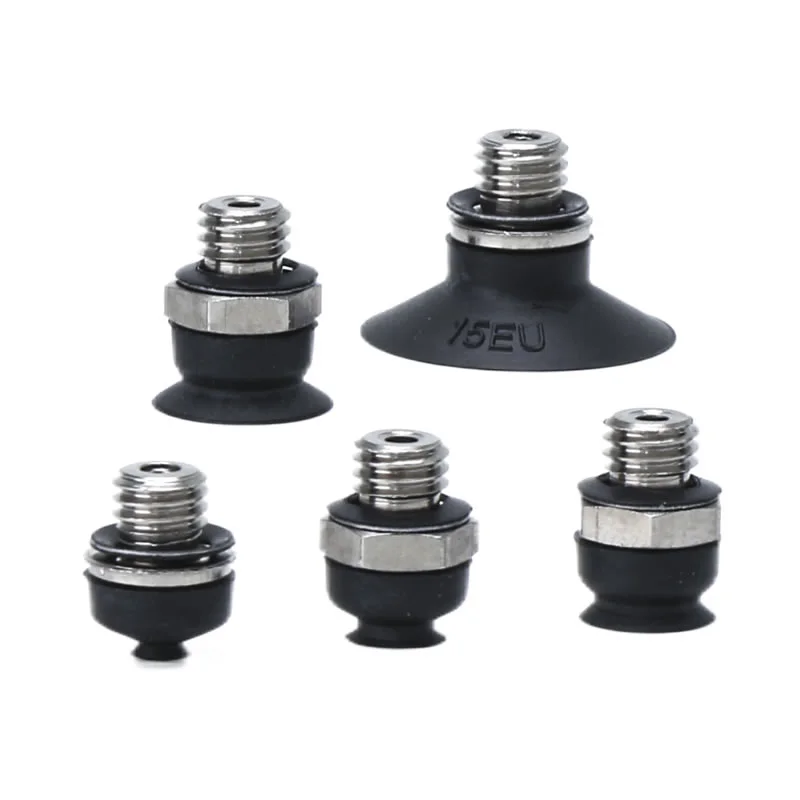

Série ZP2-T com adaptador de almofada de vácuo tipo curto
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas a vácuo de tipo curto ZP2-EU são produzidas pela Zhejiang Comma Electric Co., Ltd.; somos um dos principais fabricantes e fornecedores na China. A ventosa plana de baixo perfil ZP2 EU tem as características de pequeno volume e adsorção estável.
Características do produto:Esta ventosa compacta apresenta um perfil baixo para um design que economiza espaço, ideal para espaços apertados. Sua superfície plana garante um ajuste confortável às superfícies da peça, proporcionando adesão estável e evitando efetivamente a deformação durante a operação, tornando-o perfeito para um manuseio preciso. Alguns modelos incluem recursos antiestáticos, atendendo aos requisitos operacionais de ambientes sensíveis como a indústria eletrônica.
Especificações:As ventosas a vácuo tipo curto ZP2-EU estão disponíveis em vários diâmetros, incluindo φ2, φ4, φ6, φ8 e φ15.
Materiais de ventosa:Os materiais comumente usados incluem borracha nitrílica (NNBR), silicone importado e borracha de silicone antiestática, com cada material adaptado para ambientes de trabalho e requisitos de peças específicos.
Opções de conexão:Disponível em vários tipos, incluindo roscas externas (A5) e roscas externas (H5).
Perguntas frequentes
Quais são os tamanhos disponíveis?
As ventosas a vácuo de tipo curto ZP2-EU estão normalmente disponíveis em diâmetros padrão como φ40, φ50, φ63, φ80, φ100 e φ125.
Tamanhos menores: adequados para equipamentos compactos e peças leves
Tamanhos maiores: proporcionam uma sucção mais forte para peças de trabalho maiores
A fábrica da Comma mantém estoque estável e também oferece suporte a tamanhos personalizados com base nos requisitos do projeto.
O que é o "tipo curto"?
O "tipo curto" refere-se a uma estrutura compacta e discreta:
Altura total reduzida para instalações com espaço limitado
Resposta mais rápida em sistemas pick-and-place de alta velocidade
Melhor estabilidade quando montado em configurações robóticas ou automatizadas restritas
Este design é especialmente útil onde o espaço de instalação é restrito, mas o desempenho não pode ser comprometido.
Qual é a diferença entre a UE e outros tipos de ZP2?
ZP2-EU (tipo Short): mais compacto, otimizado para equipamentos de estilo europeu e layouts que economizam espaço
Padrão ZP2: de uso mais geral, com configurações estruturais mais amplas
O tipo UE muitas vezes se concentra na compactação, interfaces padronizadas e integração rápida
A Comma garante compatibilidade e qualidade consistente em diferentes configurações para atender às diversas necessidades do mercado.
Como eles são montados?
As ventosas a vácuo de tipo curto ZP2-EU suportam opções de montagem flexíveis:
Conexões de rosca interna ou externa
Compatível com adaptadores e suportes de buffer
Opções de porta de vácuo vertical ou lateral
Por que escolher a vírgula?
Forte capacidade de P&D:A equipe profissional oferece suporte a soluções personalizadas para diferentes necessidades de automação
Fornecimento único:Ampla gama de produtos simplifica a aquisição e a integração de sistemas
Personalização flexível:As dimensões, materiais e estrutura das ventosas a vácuo tipo curto ZP2-EU podem ser personalizadas de acordo com suas necessidades específicas.
Resposta rápida:Suporte técnico rápido e entrega de um confiável

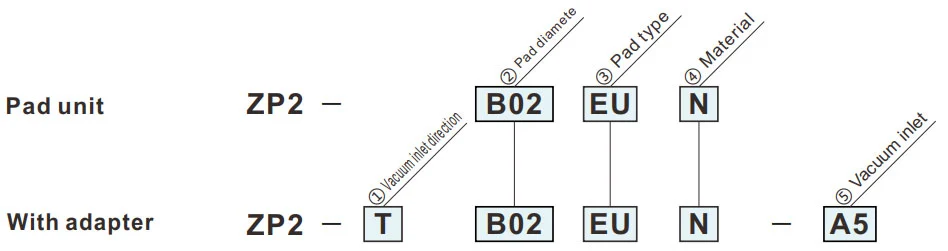

Como encomendar
- Economia de espaço na direção da altura.
| ①Direção de entrada de vácuo | |
| T | Vertical |
| ③Tipo de bloco | |
| UE | Tipo plano |
| ②Diâmetro da almofada (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑤Entrada de vácuo | |
| A5 | M5x0,8 (Hexágono O.D.) |
| H5 | M5x0,8 (Cabeça de soquete hexagonal) |
Dimensões (mm)
O símbolo verde representa modelos personalizados.
UE
Tipo plano
| Modelo | øA | øB | °C | D | Y | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
||||||
| ZP2 | B02 | UE |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Modelo para referência: ZP2-B02EUS
Dimensões de montagem do adaptador
ZP2-T
Vertical
A5
| Modelo | øA | øB | °C | D | E | Y | Adaptador | |||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑤ Vácuo entrada |
||||||||
| ZP2 | T | B02 | UE |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Modelo para referência: ZP2-TB06EUGS-A5
ZP2-T
Vertical
H5
| Modelo | øA | øB | °C | D | E | Y | Adaptador | |||||
|
① Vácuo direção de entrada |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑤ Vácuo entrada |
||||||||
| ZP2 | T | B02 | UE |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Modelo para referência: ZP2-TB06EUGS-H5
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
Manual de instalação
