A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).

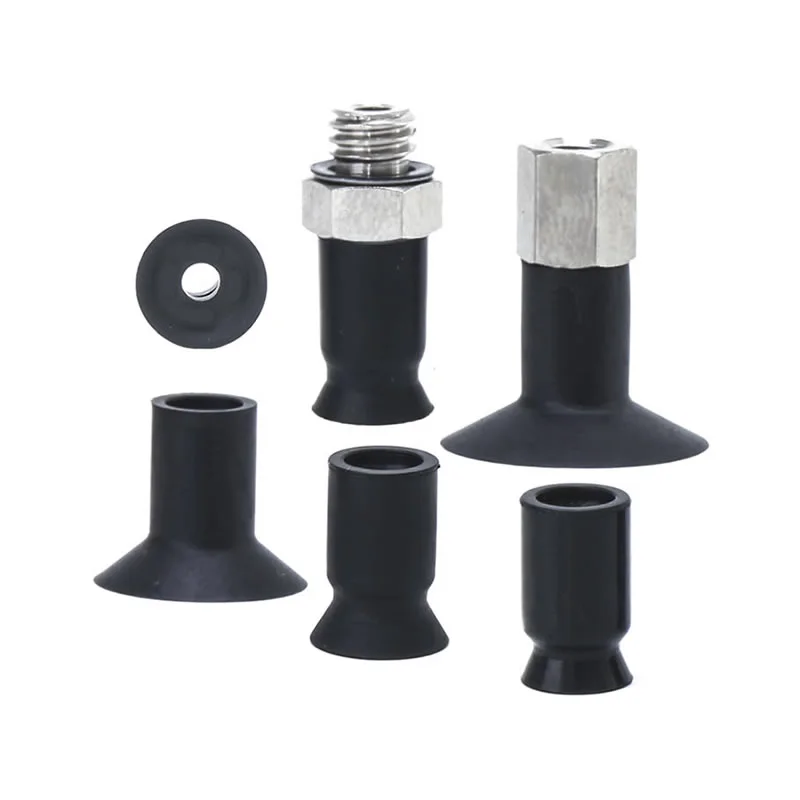

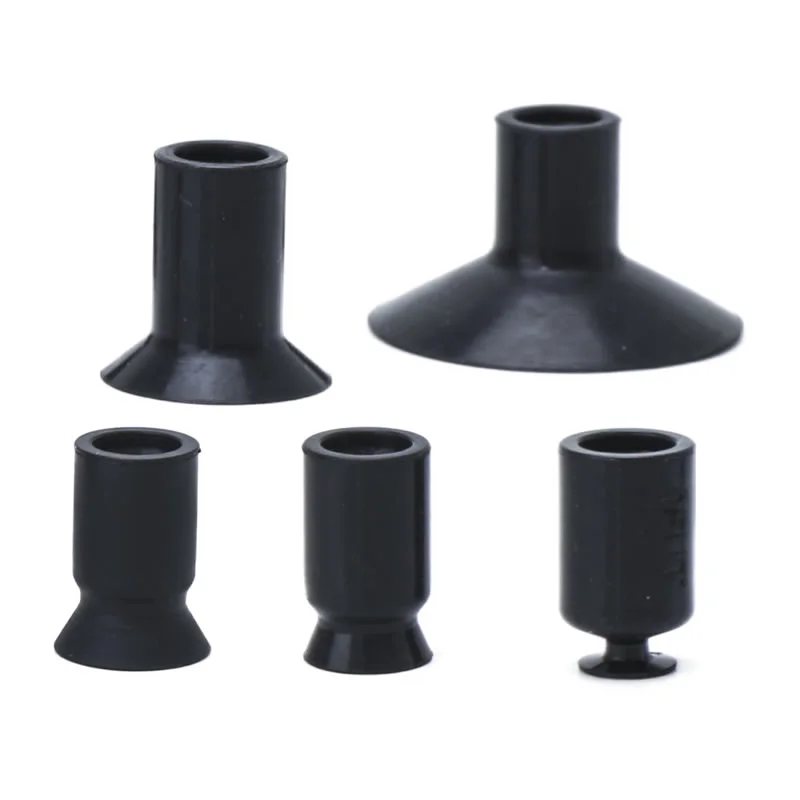

Ventosas compactas a vácuo ZP2
Como um fabricante profissional na China, nossa fábrica oferece ventosas de vácuo compactas personalizadas ZP2 (ø6-8) com reforço de costela para alta resistência à carga e à deformação. Também fornecemos a série UT fina ZP2 (ø5-20) com uma saia fina para manuseio sem rugas de materiais frágeis. Disponibilizamos opções antiestáticas e de aço inoxidável para linhas de eletrônicos e baterias de lítio.
Clique e inicie a seleção
》Retornar às informações do produto
Ventosas compactas a vácuo ZP2
Unidade compacta de vácuo da série ZP2
Série ZP2-T com adaptador de vácuo compacto
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
Como fabricante líder chinês, nossa fábrica oferece soluções personalizadas de Ventosas Compactas a Vácuo ZP2 projetadas especificamente para indústrias de precisão, apresentando as seguintes vantagens principais:
Alto desempenho, baixo custo:Aproveitando uma cadeia de fornecimento doméstica madura, controlamos eficazmente os custos e, ao mesmo tempo, garantimos um desempenho de sucção excepcional, reduzindo assim as despesas de aquisição para os nossos clientes.
Projeto de alta carga da série ZP2:Nossas ventosas compactas a vácuo ZP2 (ø6–8) apresentam uma estrutura exclusiva reforçada com nervuras. Mesmo em dimensões extremamente pequenas, eles oferecem excepcional resistência à deformação e estabilidade de carga, tornando-os a escolha preferida para o manuseio de chapas metálicas finas e componentes plásticos de precisão.
Série UT de perfil fino ZP2:Projetada especificamente para peças flexíveis (ø5–20), esta série apresenta uma estrutura de saia ultrafina. Este design discreto evita efetivamente que materiais frágeis – como filmes finos e folhas de vinil – enruguem ou se deformem durante o processo de sucção.
Fornecimento estável:Apoiados por processos de fabricação maduros, utilizamos materiais de alta qualidade (como silicone) em conjunto com tecnologia avançada de retenção de vácuo para garantir operações de preensão seguras e estáveis; além disso, nosso estoque substancial permite uma entrega rápida para atender às demandas dos clientes.
Perguntas frequentes
Quais são os diferentes tipos de pads ZP2?
As ventosas compactas a vácuo ZP2 oferecem diversas estruturas de almofada para atender às condições reais de trabalho:
Tipo plano: para superfícies lisas e rígidas com vedação estável
Plano com nervuras: melhora a vedação a vácuo em superfícies ligeiramente ásperas
Tipo de fole: compensa diferenças de altura e proporciona amortecimento
A Commaelec oferece múltiplas configurações para garantir melhor ajuste e desempenho em sistemas de automação.
Quais faixas de tamanho estão disponíveis?
Os tamanhos padrão incluem: φ40, φ50, φ63, φ80, φ100, φ125
Diâmetros menores: adequados para peças leves ou de precisão
Diâmetros maiores: sucção mais forte para peças pesadas ou grandes
A fábrica da Commaelec mantém estoque estável e oferece suporte a tamanhos personalizados para necessidades baseadas em projetos.
Como os copos ZP2 se comparam ao ZP3 ou ZP?
Série ZP2: design balanceado com maior rigidez e adaptabilidade de junta esférica, adequado para uso geral a serviço pesado
Série ZP3: normalmente otimizada para manuseio mais leve e rápido e configurações mais compactas
Série ZP (padrão): aplicações básicas com estrutura mais simples
Em comparação com outras, as ventosas compactas a vácuo ZP2 proporcionam melhor estabilidade em superfícies irregulares, mantendo a flexibilidade na instalação e seleção de materiais.
Eles são adequados para peças delicadas?
Sim, com a configuração correta:
Use materiais macios como silicone para contato suave
Escolha tipos de fole ou amortecidos para reduzir a força de impacto
Suportes de proteção opcionais ajudam a proteger superfícies frágeis, como vidro ou peças revestidas
Como encomendar
- São adicionados 8 tipos de ø6 a ø20.
- C: Para peças que se deformam facilmente. As peças de trabalho podem ser facilmente removidas graças às nervuras.
- UT: Para adsorção de peças macias, como folhas finas ou vinil. O enrugamento ou a deformação durante a adsorção são reduzidos.
- Aplicável ao adaptador da série ZP.
|
③ Tipo de almofada
② Diâmetro da almofada (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Tipo plano com costelas | — | — | ● | ● | ● | — | — | — | — |
| EUA | Tipo plano fino | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| Dimensões de montagem do adaptador | |
| Se um adaptador for feito pelo cliente, projete o adaptador com as dimensões mostradas à direita. |
|
Dimensões (mm)
O símbolo verde representa modelos personalizados.
HT
Fino plano com tipo costela
| Modelo | øA | øB | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Modelo para referência: ZP2-B06CGN
HT
Fino plano com tipo costela
| Modelo | øA | øB | °C | Y | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
|||||
| ZP2 | 05 | EUA | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Modelo para referência: ZP2-05UTN
Especificações
| Anel de bloqueio/tipo de almofada | Diâmetro/dimensões da almofada | Aplicativo | ||||||||||||||||
| 2×4 | 3,5×7 | 4x10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Sem anel de bloqueio | Tipo plano (você) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Para peças com superfícies planas e não deformadas |
| Tipo oval (você) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Para peças de trabalho com limitações na superfície de adsorção | |
| Tipo plano fino (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para peças macias, como folhas finas ou vinil. Enrugamento ou deformação durante a adsorção podem ser reduzidos. | |
| Tipo plano fino com costelas (TC) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para peças macias, como folhas finas ou vinil. As peças de trabalho podem ser removidas facilmente graças às nervuras | |
| Tipo de fole (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Para uso onde não há espaço para amortecedor ou para peças de trabalho com superfícies inclinadas | |
| Com anel de bloqueio | Tipo plano (você) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para peças com superfícies planas e não deformadas |
| Tipo plano com costelas (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para peças que se deformam facilmente. As peças de trabalho podem ser removidas facilmente graças às nervuras | |
| Tipo de fole (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para uso onde não há espaço para amortecedor ou para peças de trabalho com superfícies inclinadas | |
| Tipo Profundo (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Para peças com superfícies curvas ou para peças esféricas | |
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
Manual de instalação
Baixar PDF
Aviso + Cuidado (Leia antes de usar)
Baixar PDF
Hot Tags: Ventosas compactas a vácuo ZP2, ventosas a vácuo em massa, pinças industriais a vácuo
