A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).

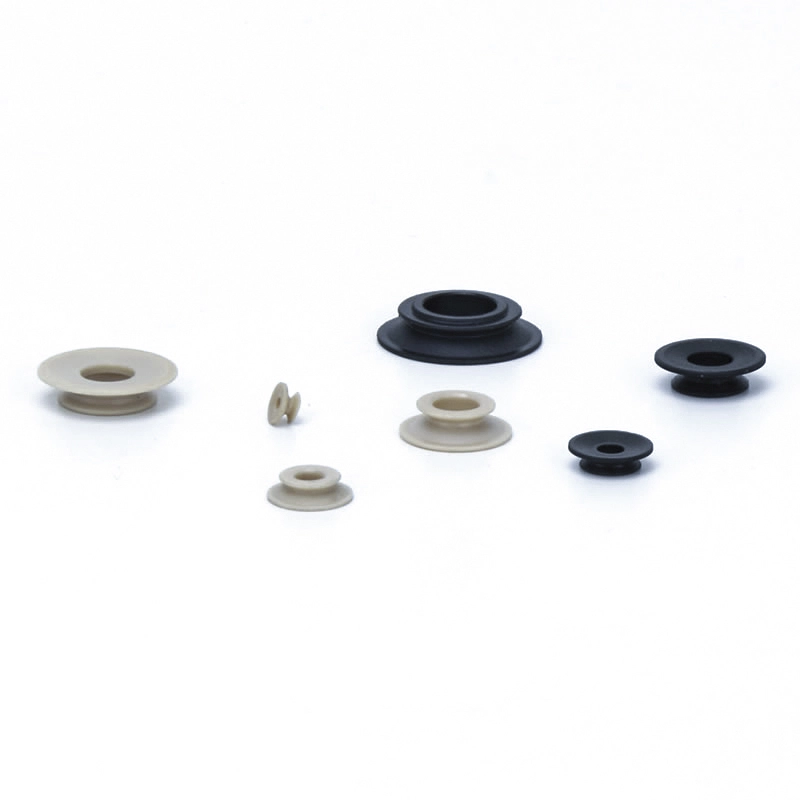

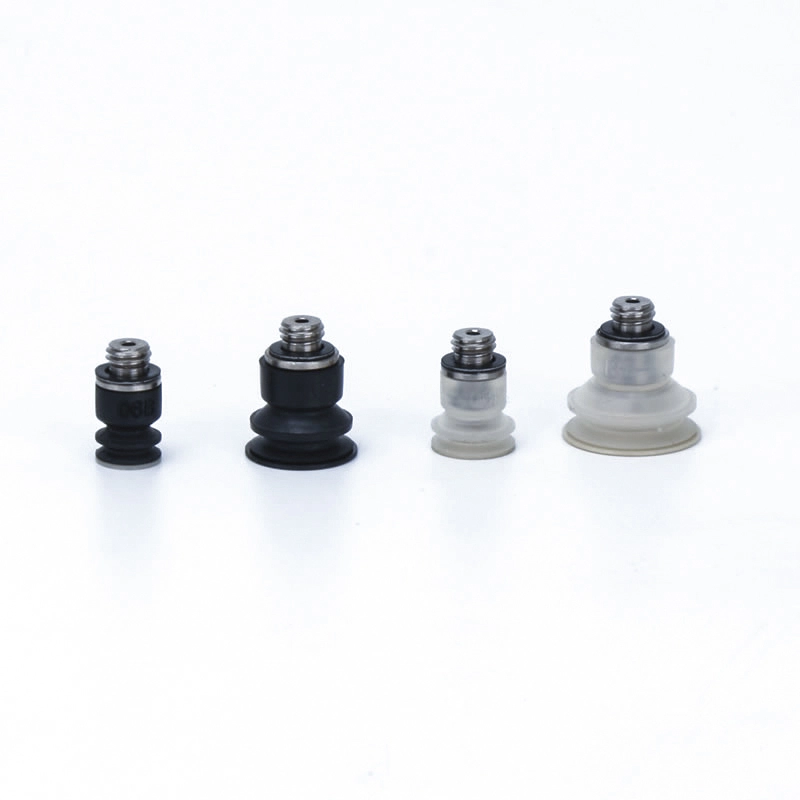

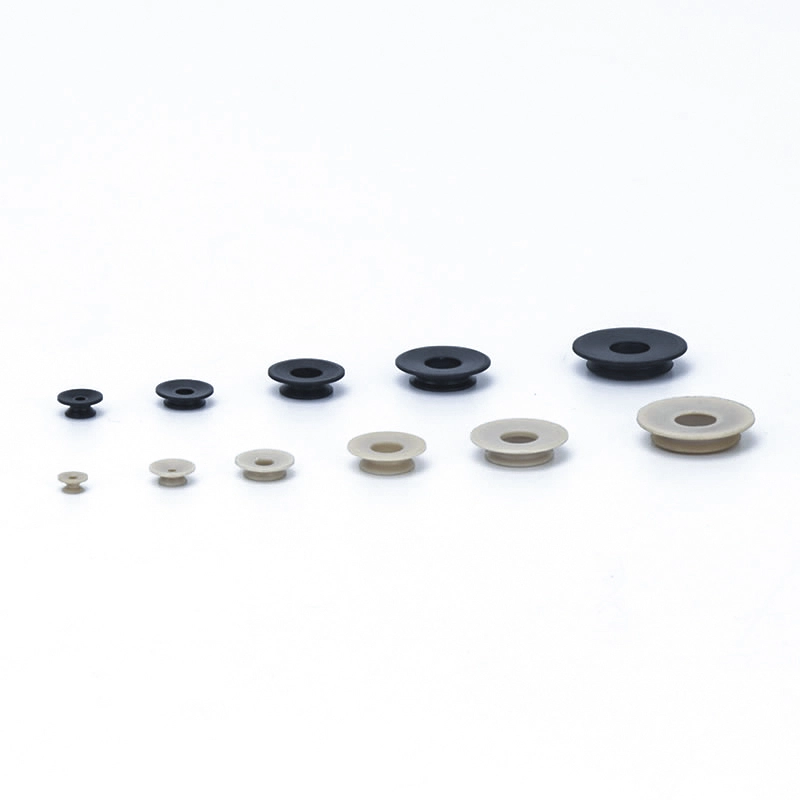

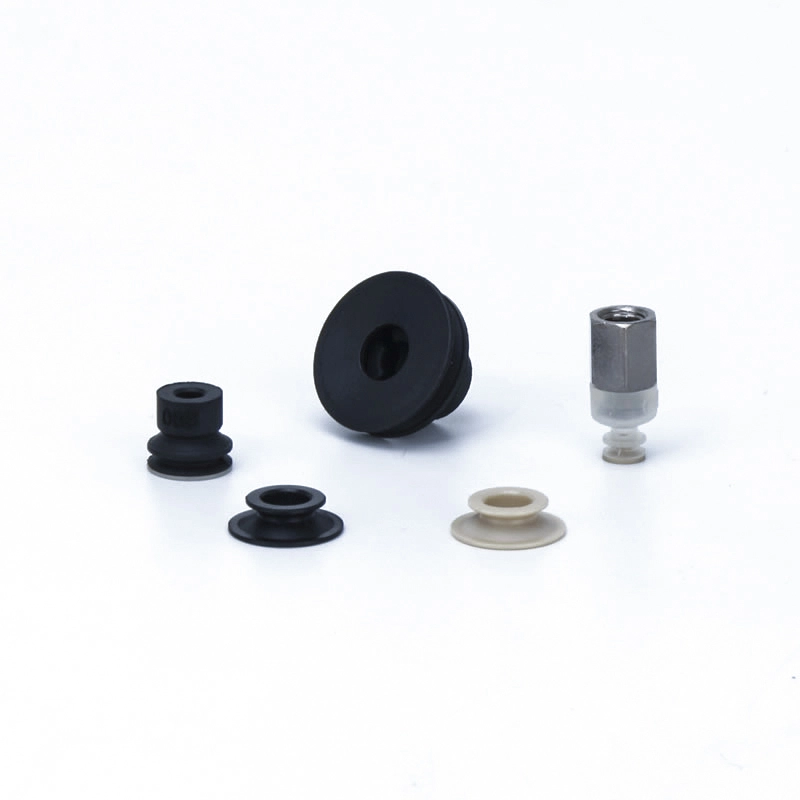

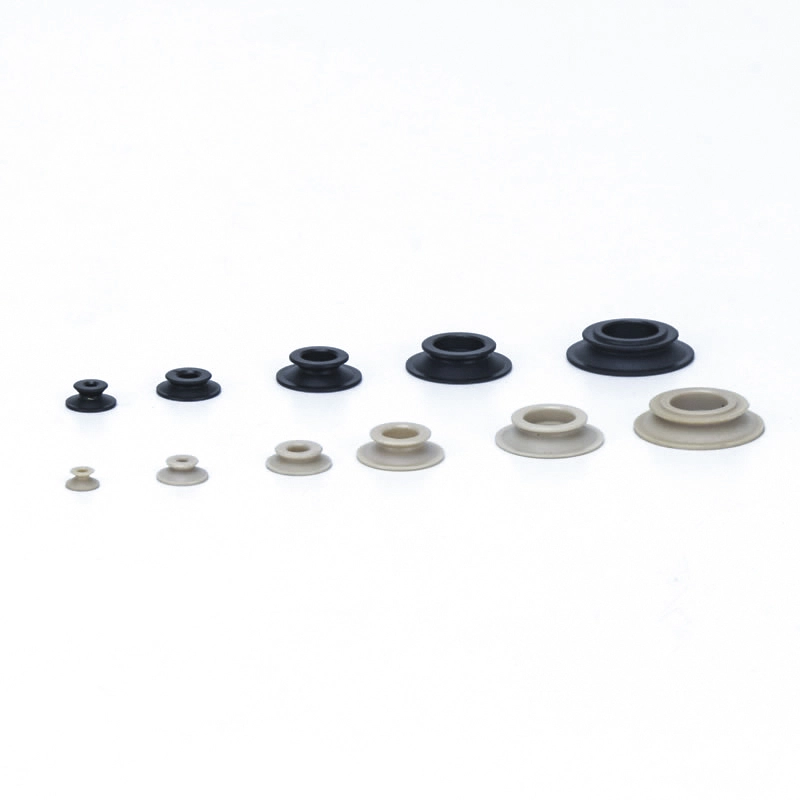

Ventosas a vácuo sem marcas ZP3
As ventosas a vácuo sem marcas ZP3 da Commaelec são ventosas compactas (φ4–16 mm) com amortecedores telescópicos integrados para o mínimo de poeira. Ideais para painéis fotovoltaicos, wafers semicondutores, lentes ópticas, painéis OLED/LCD e componentes médicos, eles oferecem opções personalizadas, instalação flexível, materiais antiestáticos e acessórios de aço inoxidável.
Clique e inicie a seleção
》Retornar às informações do produto
Ventosas a vácuo sem marcas ZP3
Almofada de fixação de resina sem marcas da série ZP3
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas a vácuo sem marcas ZP3 são mini ventosas projetadas com precisão, fabricadas na China, projetadas para lidar com superfícies delicadas sem causar arranhões ou marcas. Construídos com silicone de alta qualidade e acessórios PEEK opcionais, eles fornecem adesão confiável, geração mínima de poeira e desempenho de vácuo estável. Essas ventosas são ideais para automação em indústrias sensíveis, como eletrônica, fotovoltaica e dispositivos médicos.
Aplicativos
Painéis Fotovoltaicos:Transporte e instalação seguros sem danificar as superfícies de vidro.
Wafers semicondutores (silício):Manuseio preciso para wafers frágeis durante a fabricação.
Lentes ópticas (vidro/resina):Aperto seguro para montagem da lente sem danos à superfície.
Displays eletrônicos (painéis OLED/LCD):Transferência e colocação sem arranhões.
Componentes de dispositivos médicos:Manusear acessórios de instrumentos cirúrgicos ou peças delicadas com segurança.
Principais recursos
Design sem marcas:Evita arranhões ou danos superficiais durante o manuseio.
Tamanho compacto:Disponível em mini diâmetros (4–16 mm), adequados para espaços apertados.
Materiais de alta qualidade:As ventosas que não deixam marcas estão disponíveis nas opções de silicone e PEEK, oferecendo excelente resistência química e ao calor.
Poeira mínima:O amortecedor telescópico integrado reduz a geração de poeira em ambientes sensíveis.
Instalação flexível:Orientação vertical ou lateral da entrada de vácuo; pode incluir adaptadores ou suportes de aço inoxidável.
Opções personalizáveis:Soluções personalizadas para necessidades industriais específicas.
Perguntas frequentes
Q1: Quais indústrias se beneficiam mais com essas ventosas?
R: Eletrônica, energia fotovoltaica, óptica, semicondutores e fabricação médica de precisão.
Q2: Posso personalizar o tamanho ou material da ventosa?
R: Sim, as ventosas a vácuo ZP3 sem marcas estão disponíveis em vários diâmetros, materiais de silicone ou PEEK e acessórios opcionais antiestáticos ou de aço inoxidável.
Q3: Como esses copos reduzem os danos à superfície?
R: Os materiais macios e de alta elasticidade e o controle preciso da pressão do vácuo garantem que não ocorram arranhões ou marcas durante o levantamento e a colocação.
Como encomendar
- Nenhuma marca de adsorção (constituintes de borracha) é deixada na peça de trabalho.
>Evita o contato direto entre a peça de trabalho e a borracha instalando um acessório PEEK na almofada do fole para evitar a transferência de constituintes de borracha. - Ideal para o bloco de fole da série ZP3 (ø4 a ø16)
| ②Diâmetro da almofada (mm) | |
| Símbolo | Almofada aplicável |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Material de fixação | |
| P | ESPIAR |
| GP | PEEK condutivo |
| M | POM |
| GM | POM condutivo |
- Ao fazer o pedido com pad, coloque “*”, abaixo do número da peça do pad conforme mostrado abaixo. Observe que a almofada não é entregue com o acessório montado.
- Quando a fixação for feita de PEEK condutivo, use material condutivo para a almofada.
- Limpe o produto antes de usar o acessório.
- Este produto não é limpo após a usinagem. Se o produto for utilizado nas condições em que foi enviado, poderá permanecer material residual nas peças de trabalho. Limpe antes de usar.
- Se o contato com material duro for um problema, não use este produto.
Dimensões (mm)
O símbolo verde representa modelos personalizados.
K
Acessório de resina
| Modelo | øA | øB | °C | D | P | Adaptador almofada não. |
||||||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Quando a fixação for feita de PEEK condutivo, use material condutivo para a almofada.
Modelo para referência: ZP3-08KGP Almofada adaptadora para referência: ZP3-08BGN / ZP3-08BGS
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
| Tipo de almofada | Diâmetro da almofada (mm) | Aplicativo | Superfícies e formatos típicos de peças de trabalho | |||||||
| Plano | Acenou | Oblíquo | Alturas diferentes | Convexo | Oleoso | |||||
|
|
|
|
|
|
|||||
| Anúncio P compacto | Plano (U) |
|
ø1,5~ø3,5 | Para adsorção de peças com superfície plana e não deformada | ⚪ | X | X | X | X | X |
| Plano com ranhura (UM) |
|
ø4~ø16 | Para uma peça de trabalho que provavelmente se deformará | ⚪ | X | X | X | X | △ | |
| Fole (B) |
|
ø4~ø16 | Para adsorção de peças de trabalho com superfície inclinada | ⚪ | △ | ⚪ | X | △ | X | |
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
