Ventosas a vácuo de montagem direta de baixa fricção ZP3

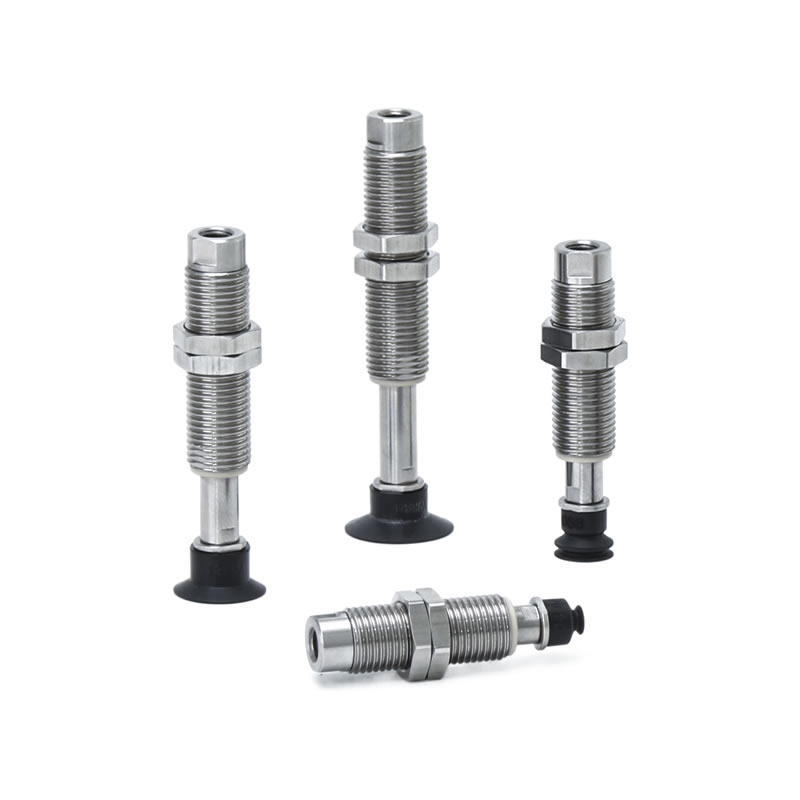

Série ZP3-T com almofada de vácuo compacta com amortecedor de baixa fricção
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso

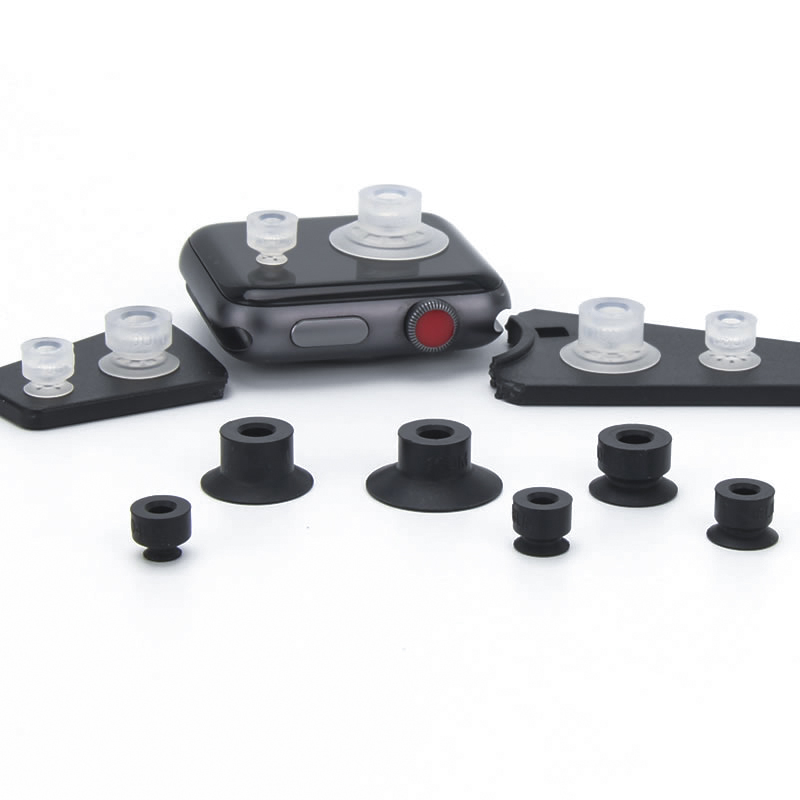

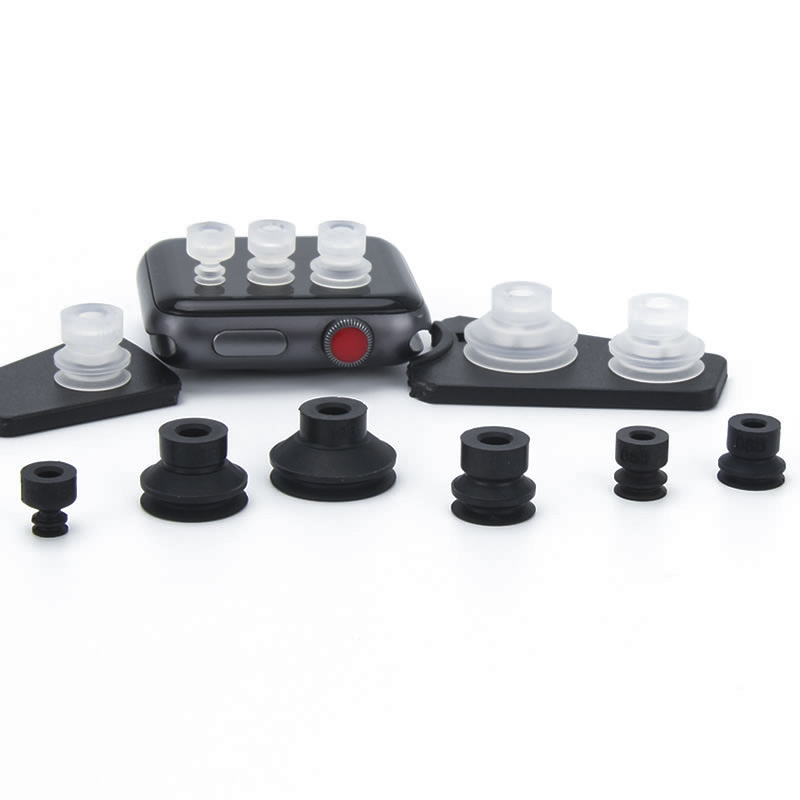

As ventosas a vácuo de montagem direta de baixa fricção ZP3 são ventosas compactas e projetadas com precisão, projetadas para as indústrias eletrônica, médica e farmacêutica. Com diâmetros que variam de 4 mm a 16 mm, essas ventosas apresentam uma haste amortecedora telescópica integrada que minimiza a geração de poeira, garantindo um manuseio seguro e limpo de componentes delicados.
O que são ventosas a vácuo de montagem direta de baixa fricção ZP3?
Uma ventosa especializada com capacidade de montagem direta para sistemas automatizados.
Incorpora um amortecedor telescópico de baixo atrito, reduzindo o desgaste e a contaminação durante ciclos repetitivos.
Compatível com direções de entrada de vácuo verticais e laterais, permitindo instalação flexível em linhas de produção apertadas.
Disponível em borracha, silicone e materiais antiestáticos de alta qualidade, com adaptadores opcionais e acessórios totalmente em aço inoxidável para aplicações em baterias de lítio.
Aplicativos
Manuseio de eletrônicos de precisão, como placas de circuito e microchips.
Montagem médica e farmacêutica, onde a limpeza e a baixa contaminação são críticas.
Integração em sistemas robóticos pick-and-place e linhas de montagem automatizadas.
Manuseio de pequenos componentes de hardware e baterias de lítio que exigem geração mínima de poeira.
Vantagens
O design compacto e de baixo atrito minimiza o desgaste, a poeira e a manutenção.
Alta adaptabilidade, suportando múltiplas orientações de entrada de vácuo e configurações de buffer.
As ventosas a vácuo de montagem direta de baixa fricção ZP3 são construídas com materiais duráveis - como silicone e borracha - para garantir uma sucção estável e duradoura, proporcionando assim uma vida útil prolongada.
Opções flexíveis com adaptadores, suportes amortecedores e acessórios de aço inoxidável para necessidades industriais especializadas.
A produção econômica feita na China, com tecnologia madura e cadeia de suprimentos estável, garante entrega pontual e desempenho de alta qualidade.
Por que escolher a Commaelec?
Fabricante e fornecedor confiável com produção interna e amplo estoque.
Portfólio diversificado de produtos, incluindo diversas especificações, formatos e opções de materiais.
Tecnologia madura garantindo forte adesão, estabilidade e manuseio seguro de materiais.
Serviço orientado ao cliente com resposta rápida, personalização e suporte técnico para integração perfeita.
Como encomendar
- Partícula reduzida abaixo de 1/10 (em comparação com produtos anteriores).
- Liga de cobre sem uso.
- Com baixo atrito, baixo ruído! Nível de ruído 45dB.
- Movimento suave para cima e para baixo de acordo com a estrutura anti-excêntrica.
- O problema do eixo preso de acordo com a tensão do tubo foi resolvido!
| ①Direção de entrada de vácuo | |
| T | Vertical |
| ②Diâmetro da almofada (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Tipo de bloco | |
| UM | Plano com ranhura |
| B | Fole |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑤Especificação do buffer | |
| D | Rotativo (baixo atrito) |
| ⑥Curso de buffer (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Entrada de vácuo | |
| B5 | M5 x 0,8 |
Dimensões (mm)
O símbolo verde representa modelos personalizados.

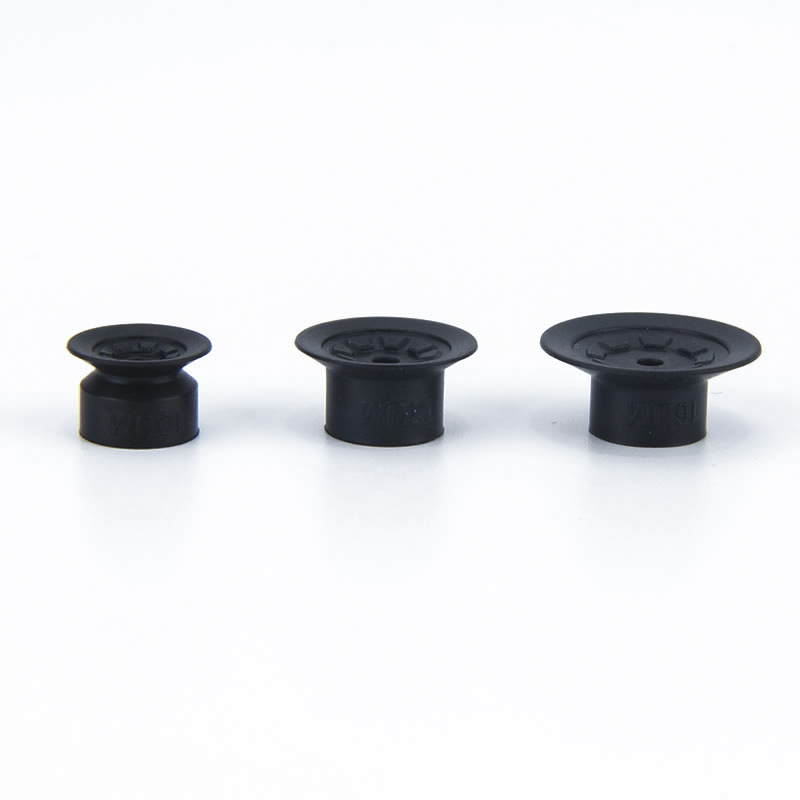

UM
Plano com ranhura
| Modelo | A | B | C | D | Tampão | |||||||
|
① Vácuo entrada direção |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑤ Tampão especificação. |
⑥ Tampão AVC |
⑧ Vácuo entrada |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modelo para referência: ZP3-T16UMND15-B5
B
Fole
| Modelo | A | B | C | D | Tampão | |||||||
|
① Vácuo entrada direção |
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
⑤ Tampão especificação. |
⑥ Tampão AVC |
⑧ Vácuo entrada |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modelo para referência: ZP3-T08BND6-B5
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
| Tipo de almofada | Diâmetro da almofada (mm) | Aplicativo | Superfícies e formatos típicos de peças de trabalho | |||||||
| Plano | Acenou | Oblíquo | Alturas diferentes | Convexo | Oleoso | |||||
|
|
|
|
|
|
|||||
| Anúncio P compacto | Plano (U) |
|
ø1,5~ø3,5 | Para adsorção de peças com superfície plana e não deformada | ⚪ | X | X | X | X | X |
| Plano com ranhura (UM) |
|
ø4~ø16 | Para uma peça de trabalho que provavelmente se deformará | ⚪ | X | X | X | X | △ | |
| Fole (B) |
|
ø4~ø16 | Para adsorção de peças de trabalho com superfície inclinada | ⚪ | △ | ⚪ | X | △ | X | |
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
