A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).
Ventosas a vácuo de alta rigidez ZP2
Como principal fabricante na China, nossa fábrica oferece ventosas de vácuo personalizadas de alta rigidez ZP2 (Ø150-250mm) para tarefas pesadas. Apresentando um design oscilante para superfícies inclinadas e opções de NBR/silicone/antiestático, esta ferramenta direta do fornecedor garante adsorção estável e mitigação de impacto.
Clique e inicie a seleção
》Retornar às informações do produto

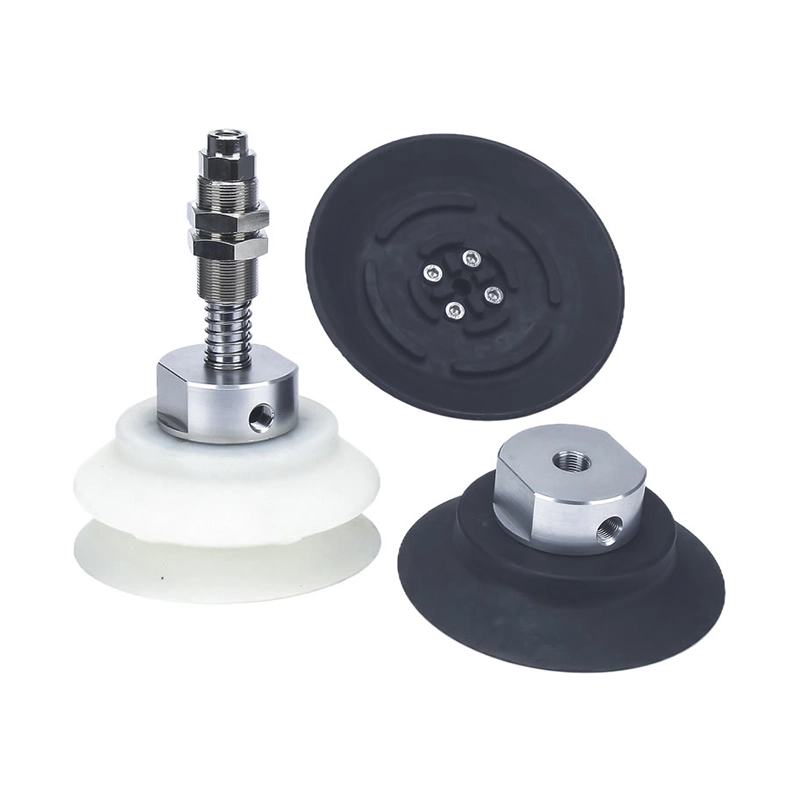

Ventosas a vácuo de alta rigidez ZP2

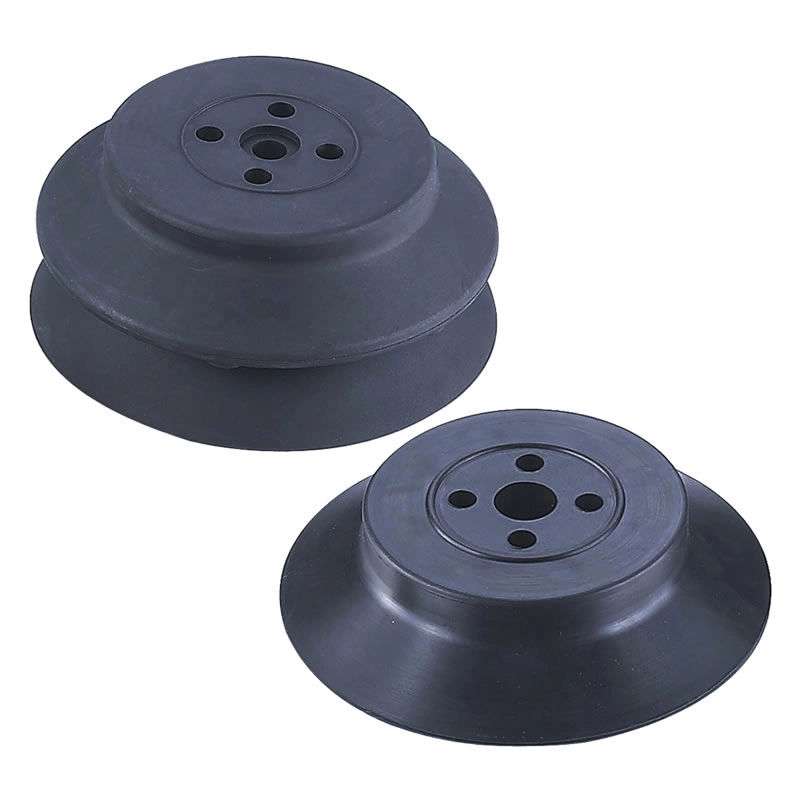

Unidade de almofada para serviços pesados da série ZP2

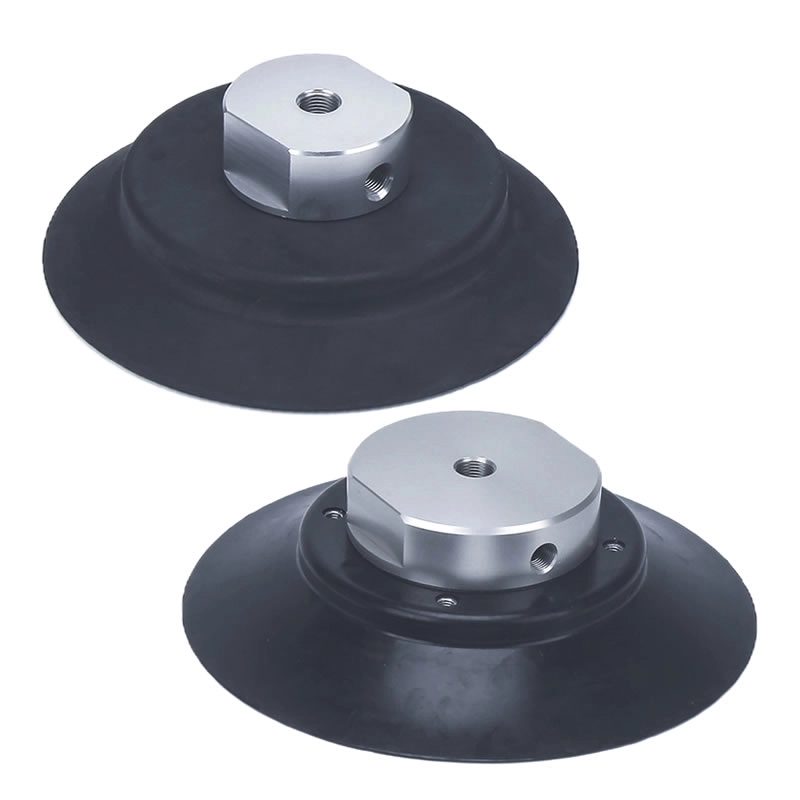

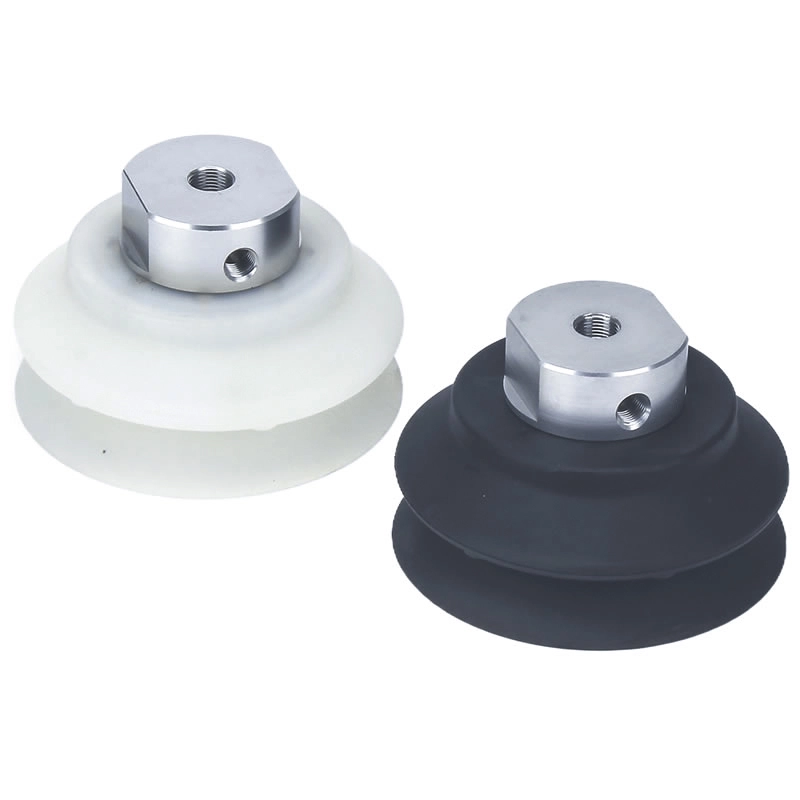

Série ZP2-T para serviço pesado com almofadas de vácuo adaptadoras

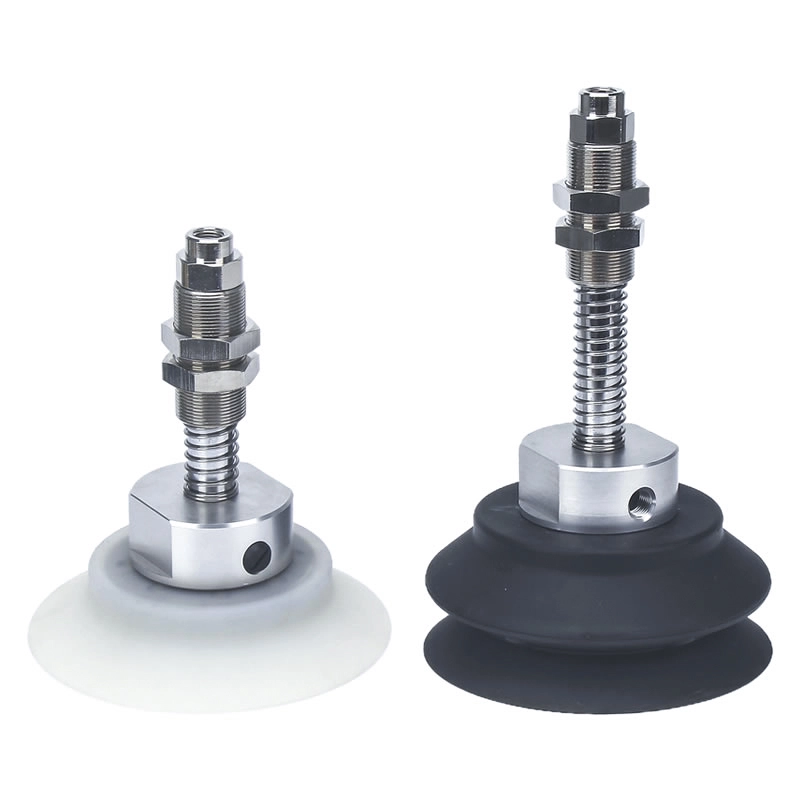

Série ZP2-T para serviço pesado com almofadas de vácuo de buffer
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
Compre ventosas a vácuo de alta rigidez ZP2 personalizadas da Zhejiang Comma Electric Co., Ltd., que é um dos fabricantes e fornecedores na China. A ventosa para serviço pesado ZPT é uma ferramenta especializada para manusear peças pesadas. Disponível em vários diâmetros (φ150, φ200, φ250), apresenta vários materiais, incluindo NBR, borracha de silicone, borracha de poliuretano, borracha fluorada e EPR. Cada material oferece propriedades distintas, como dureza, faixa de temperatura operacional e resistência química, permitindo seleção personalizada com base em ambientes de trabalho específicos e requisitos da peça. Disponível em versões almofadadas e não almofadadas, o design almofadado mitiga eficazmente as forças de impacto durante o contacto com a peça de trabalho, tornando-o ideal para superfícies frágeis. A saída de vácuo é orientada verticalmente, com opções de montagem disponíveis através de roscas externas ou internas.
Perguntas frequentes
Quais tamanhos estão disponíveis?
As ventosas a vácuo de alta rigidez Commaelec ZP2 estão disponíveis em diâmetros padrão: φ40, φ50, φ63, φ80, φ100 e φ125.
Tamanhos menores: adequados para peças mais leves ou de precisão
Tamanhos maiores: fornecem sucção mais forte para manuseio pesado
A fábrica da Commaelec mantém estoque regular e também oferece suporte a tamanhos customizados para projetos específicos.
Quando eles devem ser substituídos?
A substituição é recomendada quando:
A borda apresenta desgaste, rachaduras ou deformação
A força de sucção torna-se instável ou diminui
Ocorre vazamento frequente de ar durante a operação
Na automação de alto ciclo, a inspeção regular é importante. A Commaelec utiliza materiais de alta qualidade (NBR, silicone, PU, etc.) para prolongar a vida útil, mas a substituição oportuna garante segurança e eficiência.
Eles funcionam com buffers?
Sim. As Ventosas a Vácuo de Alta Rigidez ZP2 podem ser equipadas com suportes de amortecimento (amortecidos).
Reduz o impacto durante o contato com a peça de trabalho
Protege superfícies frágeis, como vidro ou materiais revestidos
Melhora a precisão do posicionamento em sistemas automatizados
A Commaelec fornece suportes e adaptadores de buffer compatíveis para integração flexível.
Quais são as aplicações típicas?
Estas ventosas são amplamente utilizadas em:
Braços robóticos e linhas de produção automatizadas
Manuseio de chapas metálicas, painéis de vidro e componentes pesados
Superfícies irregulares ou ligeiramente inclinadas onde é necessária uma aderência estável
Indústrias de baterias de lítio e eletrônicos (com acessórios de aço inoxidável)

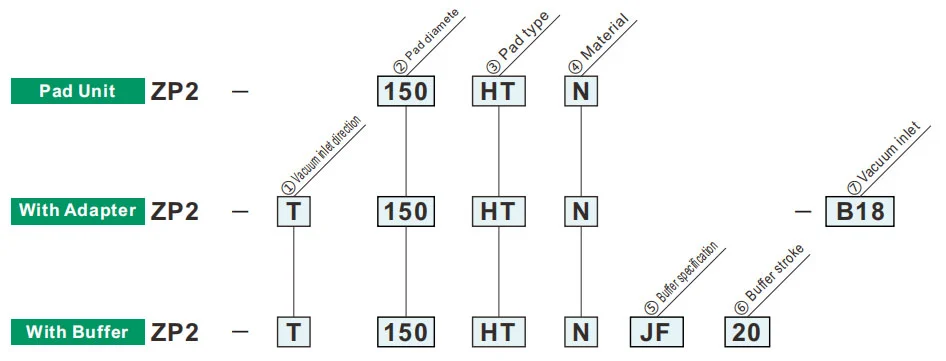

Como encomendar
| ①Direção de entrada de vácuo | |
| T | Vertical |
| ②Diâmetro da almofada ③Padtype(mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Plano fino com costela | ● | ● | ● | |
| HB | Tipo de fole | ● | - | - | |
| ⑦Entrada de vácuo | B16 | M16x1,5 | ● | ● | - |
| B18 | M18x1,5 | ● | ● | ● | |
| ⑤Especificação do buffer | |
| JF | Rotativo (Aço, Com Bucha) |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| ⑥ Curso de buffer | |
| 20 | 20mm |
| 50 | 50mm |
| Curso do amortecedor (mm) | Força reativa da mola[N] | |
| A 0 curso | Em pleno curso | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

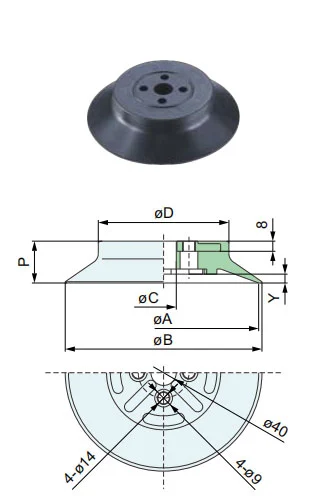

Dimensões (mm)
HT
Fino plano com tipo costela
150.200
| øA | øB | °C | øD | P | Y | ||||
| Modelo | ②Pad dia. | ③Tipo de bloco | ④Material da almofada | ||||||
| ZP2 | 150 | HT | E | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Modelo para referência: ZP2-150HTN

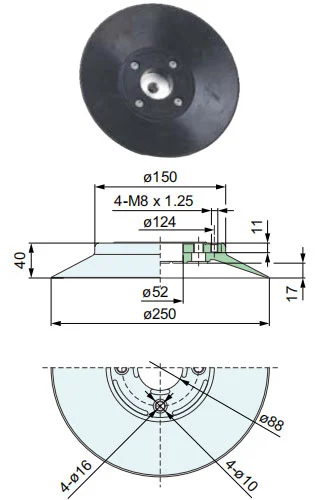

HT
Fino plano com tipo costela
250
| Modelo | ②Pad dia. | ③Tipo de bloco | ④Material da almofada |
| ZP2 | 250 | HT | E |
Modelo para referência: ZP2-250HTS
HT
Fino plano com tipo costela
150.200
| Modelo | ②Pad dia. | ③Tipo de bloco | ④Material da almofada |
| ZP2 | 150 | HB | E |
Modelo para referência: ZP2-150HBS
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
