A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).
Ventosas Cubo a Vácuo ZP2
A Commaelec é uma fábrica líder que oferece Ventosas de Vácuo Cubo ZP2 de alta qualidade. Instalação flexível, vários tamanhos, A ventosa pode vir com um adaptador ou suporte amortecedor ， A direção da entrada de vácuo é flexível, incluindo direções verticais e laterais. Existem também acessórios totalmente em aço inoxidável adequados para a indústria de baterias de lítio.
Clique e inicie a seleção
》Retornar às informações do produto
Ventosas Cubo a Vácuo ZP2
Unidade de almofada de vácuo cúbica série ZP2
Série ZP2-T com almofada de vácuo de cubo adaptador
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso

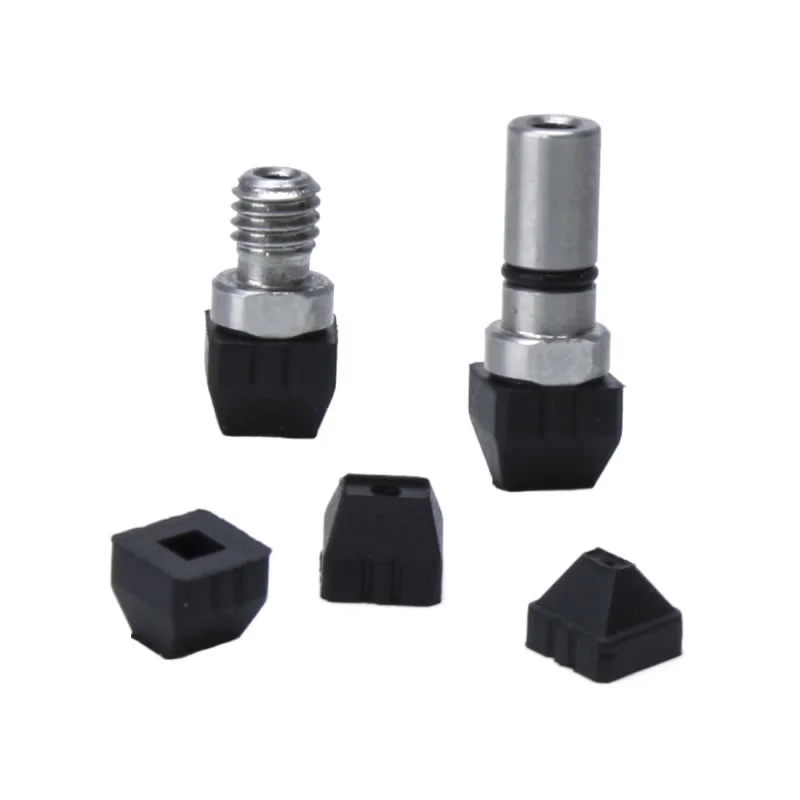

As Ventosas a Vácuo Cube ZP2 são ventosas ultracompactas em formato quadrado projetadas para peças de trabalho micro e quadradas/retangulares. Apresentando dimensões ultracompactas e aderência precisa, são ideais para manusear componentes delicados em linhas de produção automatizadas de precisão. Como componente principal da microeletrônica e hardware de precisão, esses copos são extremamente leves, reduzindo efetivamente a carga nos efetores finais robóticos. Eles são particularmente adequados para o manuseio de peças pequenas em alta velocidade e alta frequência.
Cenários típicos de aplicação:
1. Fabricação eletrônica, incluindo montagem de chips, micro-resistores/condensadores e manuseio de componentes micro-soldados PCB.
2.Hardware de precisão:carregamento e manuseio automatizados de componentes ultracompactos, incluindo microparafusos, placas de mola quadradas de metal e rolamentos em miniatura.
3. Dispositivos ópticos:Agarramento e posicionamento sem poeira de microlentes e deslizamentos de vidro óptico quadrados, o material de silicone pode evitar deixar impressões.
Aspectos principais das ventosas a vácuo cúbicas ZP2
Variedades de almofadas
Tipo plano:Ideal para superfícies lisas e rígidas com sucção estável
Plano com costelas:Fornece vedação extra em superfícies levemente texturizadas
Tipo de fole:Adapta-se a superfícies irregulares e reduz o impacto durante o contato
Vários tipos de pads permitem uma seleção flexível para diferentes necessidades de automação industrial
Materiais
NBR:Econômico e resistente ao desgaste para manuseio geral
Silicone:Resistente a altas temperaturas e suave em superfícies delicadas
Poliuretano (PU):Durável para operações de alto ciclo
FKM/EPR:Resistente a produtos químicos para ambientes especializados
Opções de materiais personalizados disponíveis na Commaelec para atender aos requisitos específicos da peça de trabalho
Perguntas frequentes
Qual é a diferença entre ZP e ZP2?
Série ZP: Ventosas padrão para aplicações gerais com estrutura mais simples
Série ZP2: O design de junta esférica de alta rigidez permite melhor adaptabilidade a superfícies irregulares ou inclinadas
ZP2 oferece maior estabilidade, manuseio de cargas mais pesadas e mais opções de materiais em comparação com ZP
Quais são os tipos comuns de pads ZP2?
Tipo plano, plano com nervuras e tipo fole
Cada tipo é otimizado para condição de superfície, tamanho da peça e requisitos de manuseio
A Commaelec oferece vários tamanhos e configurações para garantir uma aplicação precisa
Os copos ZP2 vêm com adaptadores?
Sim, as ventosas a vácuo Cube ZP2 podem ser usadas com adaptadores ou suportes de buffer
Suporta conexões de entrada de vácuo verticais e laterais
Facilita a integração flexível em sistemas automatizados e braços robóticos

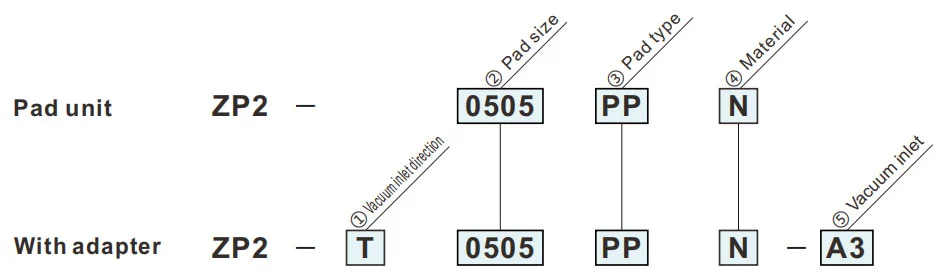

Como encomendar

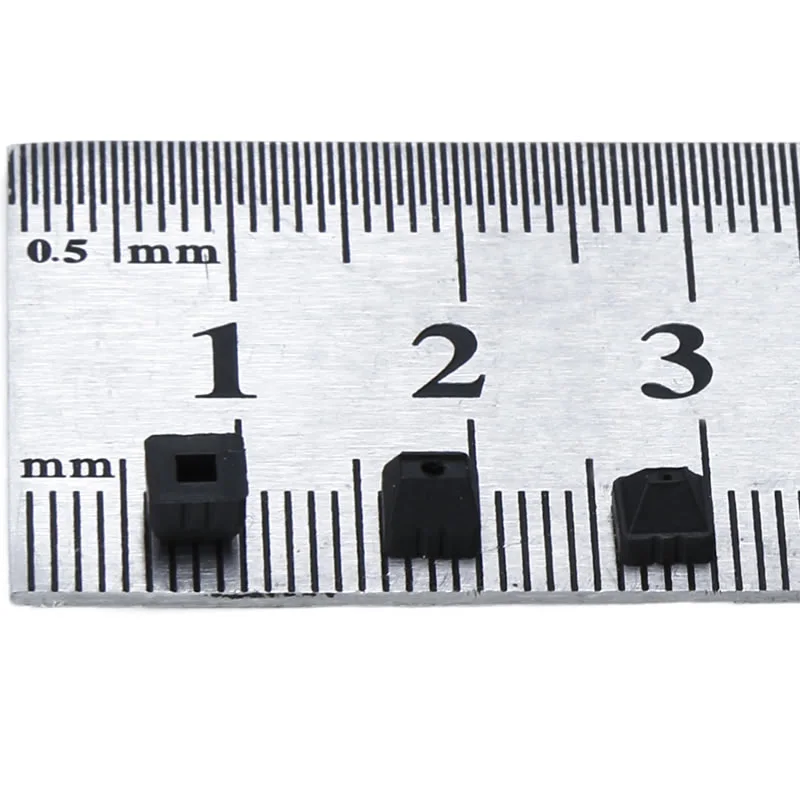

- Ventosas super pequenas em formato quadrado.
- 5 tipos de 0,5 x 0,5 a 2 x 2,8
- Para peças pequenas, como chips semicondutores.
| ①Direção de entrada de vácuo | |
| T | Vertical |
| ②Tamanho do bloco | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑤Entrada de vácuo | |
| 03 | ø3reto |
| A3 | M3x0,5(Masculino) |
| ③Tipo de bloco | |
| PP | Tipo de cubo |
Dimensões (mm)
O símbolo verde representa modelos personalizados.
PP
Tipo de cubo

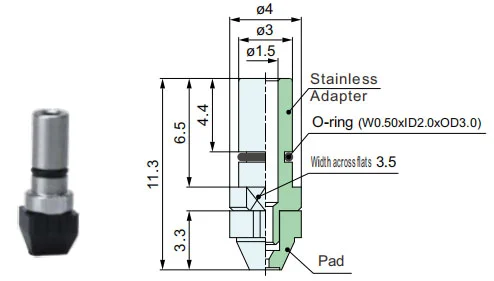

Dimensões de montagem do adaptador
| Modelo | A | B | C | D | øE | |||
|
② Almofada Tamanho |
③ Almofada tipo |
④ Almofada Material |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Modelo para referência: ZP2-0505PPN
ZP2-T
Vertical
03
| Modelo | Adaptador | |||||
|
① Vácuo entrada direção |
② Almofada Tamanho |
③ Almofada tipo |
④ Almofada Material |
⑤ Vácuo entrada |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Vertical
A3
| Modelo | Adaptador | |||||
|
① Vácuo entrada direção |
② Almofada Tamanho |
③ Almofada tipo |
④ Almofada Material |
⑤ Vácuo entrada |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
