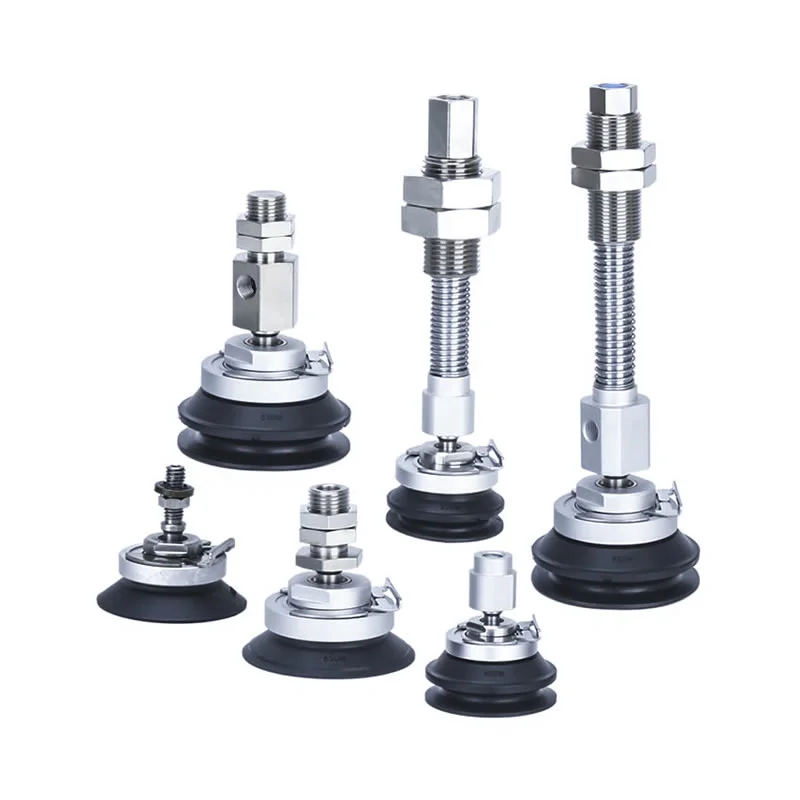

Ventosas a vácuo com junta esférica de alta rigidez ZP3E

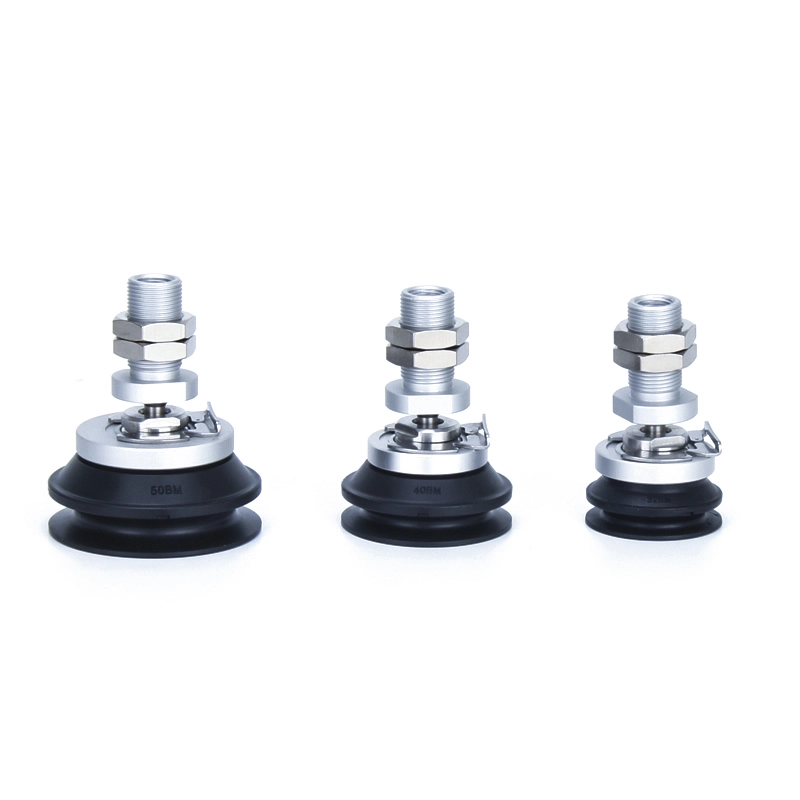

Série ZP3E-TF com adaptador tipo junta esférica de alta rigidez almofadas de vácuo

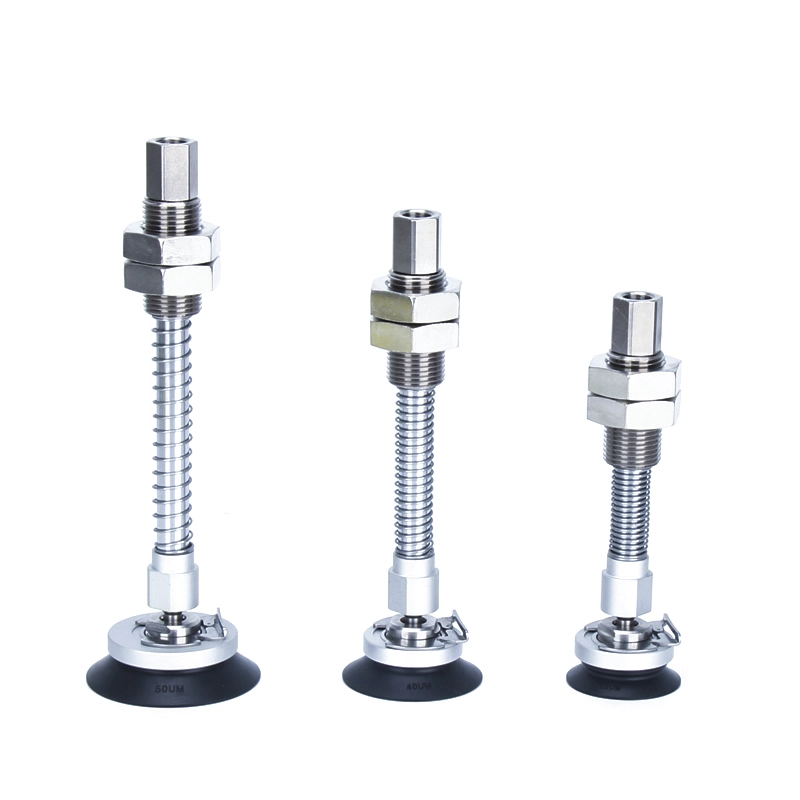

Série ZP3E-TF com almofadas de vácuo tipo junta esférica de alta rigidez do amortecedor

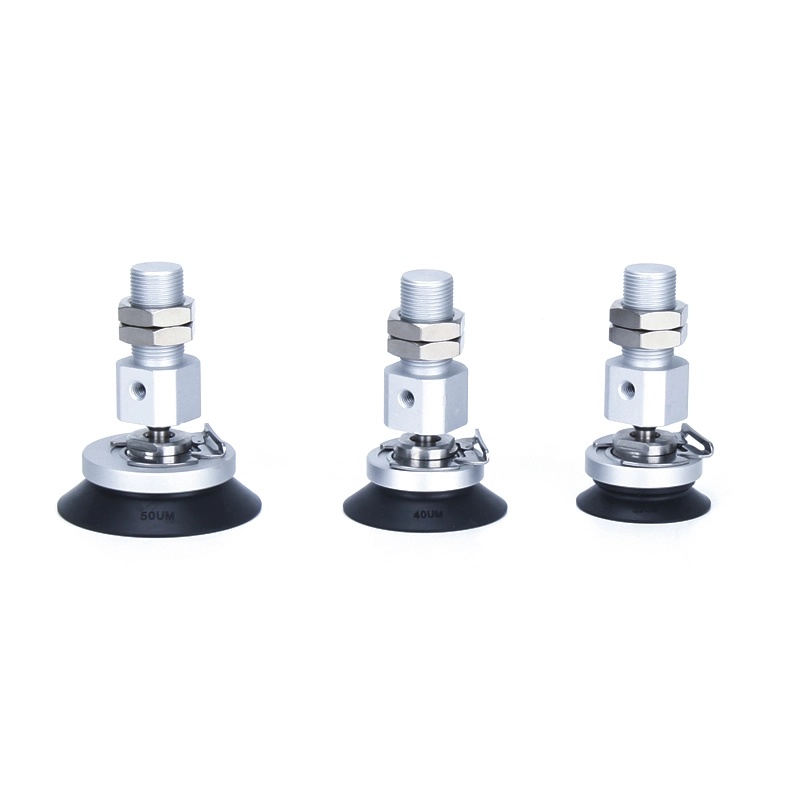

Série ZP3E-YF com adaptador tipo junta esférica de alta rigidez almofadas de vácuo

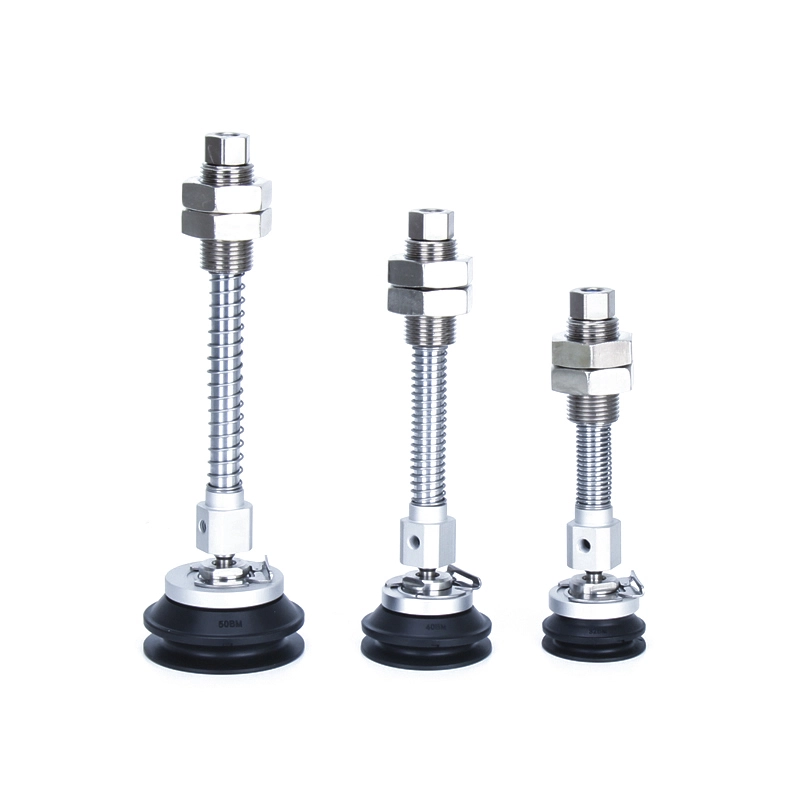

Série ZP3E-YF com almofadas de vácuo tipo junta esférica de alta rigidez do amortecedor
Descrição

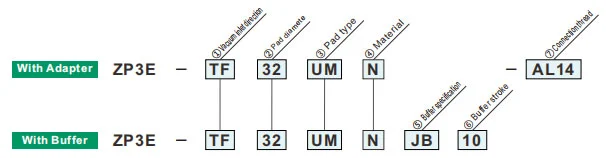

Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas a vácuo com junta esférica de alta rigidez ZP3E são uma ventosa a vácuo de nível industrial projetada especificamente para manusear peças de trabalho pesadas, grandes ou com superfície irregular em sistemas automatizados.
Sua estrutura de alta rigidez garante uma aderência estável em materiais pesados, como vidro, chapas metálicas e papelão.
O design da junta esférica permite o ajuste em vários ângulos, permitindo que o copo se adapte automaticamente a superfícies inclinadas ou irregulares.
A superfície de vedação ranhurada aumenta a capacidade de retenção de vácuo, garantindo uma sucção eficaz mesmo ao manusear materiais porosos.
Esta série de produtos é amplamente utilizada em áreas como automação robótica, embalagens, fabricação automotiva e processamento de vidro; é particularmente adequado para aplicações com demandas extremamente altas de força de preensão, estabilidade e flexibilidade.
Principais recursos
**Alta rigidez e estabilidade**
Projetada especificamente para peças de trabalho pesadas e de grandes superfícies, como vidro, chapas metálicas e papelão, esta série oferece uma faixa de diâmetro que varia de 32 mm a 125 mm, com opções para estruturas de camada única e de camada dupla. A superfície apresenta uma textura estriada que melhora efetivamente a retenção de vácuo e garante estabilidade de aderência, mesmo ao manusear materiais porosos.
**Funcionalidade de junta esférica**
Incorporando uma estrutura de junta esférica integrada, a unidade permite um ajuste flexível em vários ângulos. Ele compensa automaticamente superfícies inclinadas ou irregulares da peça, garantindo desempenho de vedação consistente e força de sucção confiável em operações de manuseio dinâmico.
**Mecanismo de buffer opcional**
Um mecanismo de amortecimento opcional pode ser adicionado para absorver as forças de impacto geradas quando a ventosa entra em contato com a peça de trabalho. Isto protege eficazmente o corpo da ventosa e as superfícies das peças de precisão contra danos. Em ambientes de ciclismo de alta frequência, esse recurso ajuda a prolongar a vida útil do equipamento e a melhorar a durabilidade geral.
**Opções de materiais**
As ventosas a vácuo com junta esférica de alta rigidez ZP3E são fabricadas com materiais de borracha e silicone de alta qualidade, oferecendo excelentes capacidades de vedação e resistência ao desgaste. Materiais antiestáticos estão disponíveis como opção, tornando a unidade adequada para uso na fabricação de eletrônicos e em ambientes de salas limpas. Além disso, ele pode ser combinado com acessórios de aço inoxidável para atender aos requisitos específicos de aplicação da fabricação de baterias de íons de lítio e ambientes industriais rigorosos.
**Design destacável**
Apresentando uma estrutura modular, as ventosas a vácuo com junta esférica de alta rigidez ZP3E facilitam a manutenção de rotina e a substituição de componentes. Isso minimiza efetivamente o tempo de inatividade e reduz os custos operacionais de longo prazo. Além disso, suas opções flexíveis de configuração permitem que ele seja perfeitamente integrado a uma ampla variedade de sistemas automatizados.
Como encomendar
| ①Direção de entrada de vácuo | |
| TF | Vertical |
| YF | Lateral |
| ②Diâmetro da almofada (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Especificação do buffer | |
| JB | Rotativo (latão, com bucha) |
| JF | Rotativo (Aço, Com Bucha) |
| ③Tipo de bloco | |
| UM | Tipo plano com ranhura |
| BM | Tipo fole com nervuras e ranhura |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑥ Curso de buffer | |
| 10 | 10mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50mm |
| 75 | 75 mm |
| 100 | 100mm |
| ⑦Entrada de vácuo | ZP3E-T /Vertical | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Rosca macho | AL6 | M6x1 | ● | — | — | — |
| AL12 | M12x1,25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16x1,5 | — | ● | — | ● | |
| Fêmea | B8 | M8x1,25 | ● | — | ● | — |
| B12 | M12x1,75 | — | ● | — | ● | |
Força reativa de mola
| Diâmetro da almofada (mm) |
Torque de aperto ±5% [N·m] | Curso do amortecedor (mm) | Força reativa da mola [N] | ||
| Latão, com bucha (JB) | Aço, com bucha (JF) | A 0 curso | Em pleno curso | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
