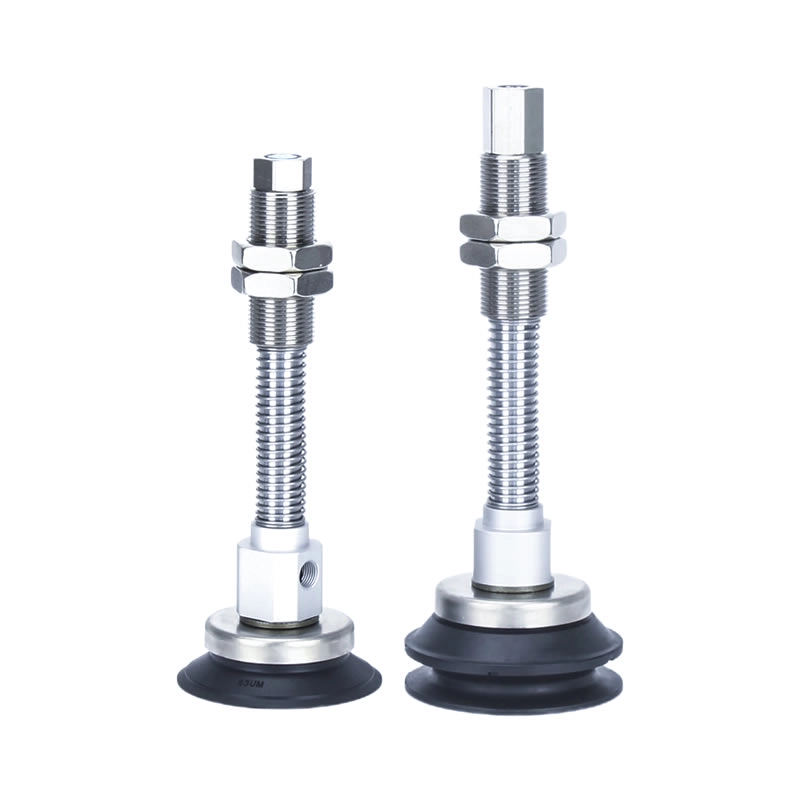

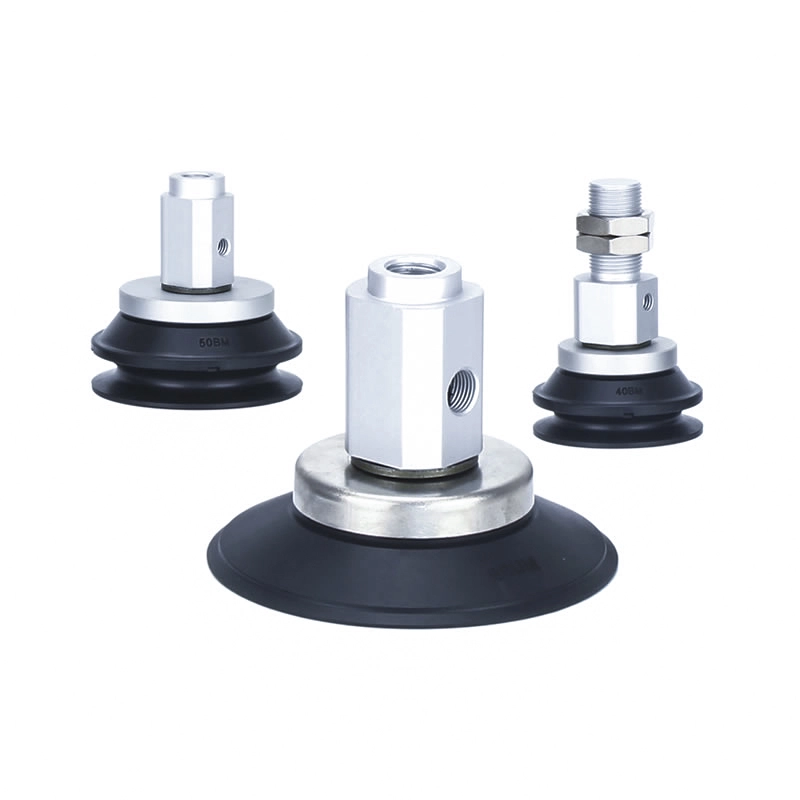

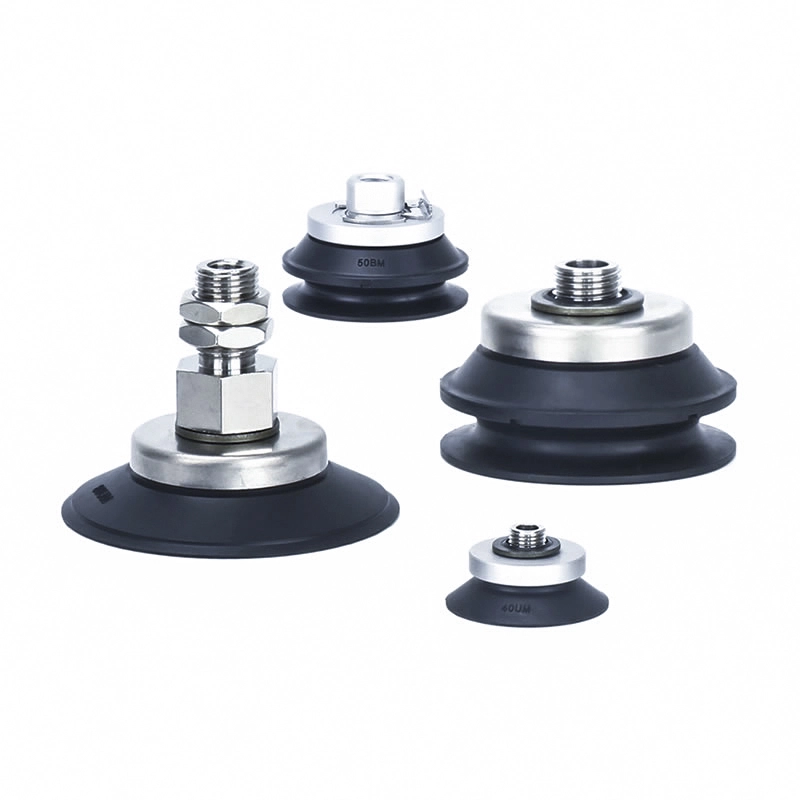

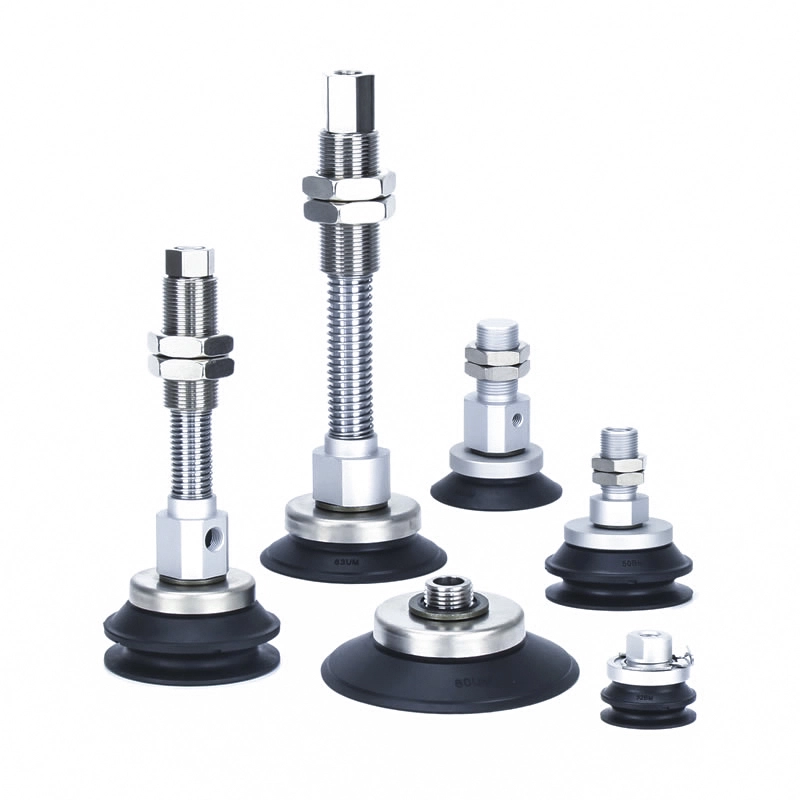

Ventosas a vácuo de alta rigidez ZP3E
As ventosas a vácuo de alta rigidez ZP3E são projetadas para manuseio de cargas pesadas de peças grandes ou porosas. Apresentando uma superfície de vedação ranhurada e estrutura sanfonada, garantem forte adesão em superfícies irregulares. Ideais para vidro, chapas metálicas e embalagens, eles oferecem aderência estável, manuseio sem deixar marcas e desempenho confiável em sistemas de automação de alto fluxo. Também é amplamente utilizado em linhas de produção em vários setores, incluindo fabricação de eletrônicos, montagem automotiva e classificação logística.
Clique e inicie a seleção
》Retornar às informações do produto
Ventosas a vácuo de alta rigidez ZP3E
Unidade de almofada de vácuo de alta rigidez série ZP3E
Série ZP3E-T com adaptador de almofadas de vácuo de alta rigidez
Série ZP3E-T com almofadas de vácuo de alta rigidez
Série ZP3E-Y com adaptador de almofadas de vácuo de alta rigidez
Série ZP3E-Y com almofadas de vácuo de alta rigidez
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas a vácuo de alta rigidez ZP3E são ventosas de nível industrial projetadas para manuseio de peças de trabalho com cargas pesadas e grandes áreas. São ideais para aplicações que exigem forte aderência, alta estanqueidade e aderência estável, mesmo em superfícies irregulares ou pouco permeáveis.
Principais recursos
Capacidade de manuseio para serviços pesados
As ventosas a vácuo de alta rigidez ZP3E foram projetadas especificamente para peças grandes e pesadas, como papelão, painéis de vidro e chapas metálicas
Faixa de diâmetro:32 mm a 125 mm
Disponível em configurações de camada única e camada dupla
Desempenho de vedação aprimorado
A superfície de sucção ranhurada melhora a estabilidade da aderência e mantém o vácuo
Estrutura de vedação em forma de acordeão que se adapta a superfícies inclinadas ou irregulares
Garante adesão confiável mesmo para peças curvas ou irregulares
Otimizado para materiais porosos
Adequado para papelão, papelão e outros materiais permeáveis
Funciona de forma eficaz com sistemas de vácuo de alto fluxo
Mantém uma sucção consistente apesar de um leve vazamento de ar
Instalação flexível
Múltiplas opções de montagem para diferentes configurações de automação
Compatível com braços robóticos e linhas de produção automatizadas
Aplicativos
Equipamentos de automação industrial
Máquinas formadoras de caixas de papel:Transportar e posicionar folhas de papelão
Sistemas de embalagem:Empilhe e mova caixas e materiais pesados
Automação robótica:Aperto estável e liberação rápida em linhas de montagem
Manuseio de peças
Processamento de vidro:Manuseio sem deixar marcas de painéis de vidro lisos e pesados
Folhas de metal e plástico:Chapas de aço, chapas de alumínio e placas grossas de plástico
Logística e armazenamento:Empilhamento automatizado de produtos pesados
Vantagens de desempenho
A estrutura de alta rigidez garante estabilidade durante o manuseio de cargas pesadas.
O design que não deixa marcas protege superfícies sensíveis, como vidro, contra danos.
A robusta capacidade de retenção de vácuo garante uma operação confiável em ambientes exigentes.
As ventosas a vácuo de alta rigidez ZP3E são adequadas para uso nas indústrias eletrônica, automotiva, logística e de manufatura.
Por que escolher copos de vácuo ZP3E fabricados na China
Produção econômica com desempenho confiável
Tecnologia madura usando silicone de alta qualidade e vedação a vácuo avançada
Ampla gama de produtos para atender diferentes necessidades industriais
Cadeia de fornecimento estável garantindo entrega rápida e consistente

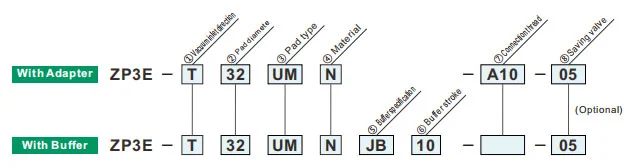

Como encomendar
| ②Diâmetro da almofada (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |

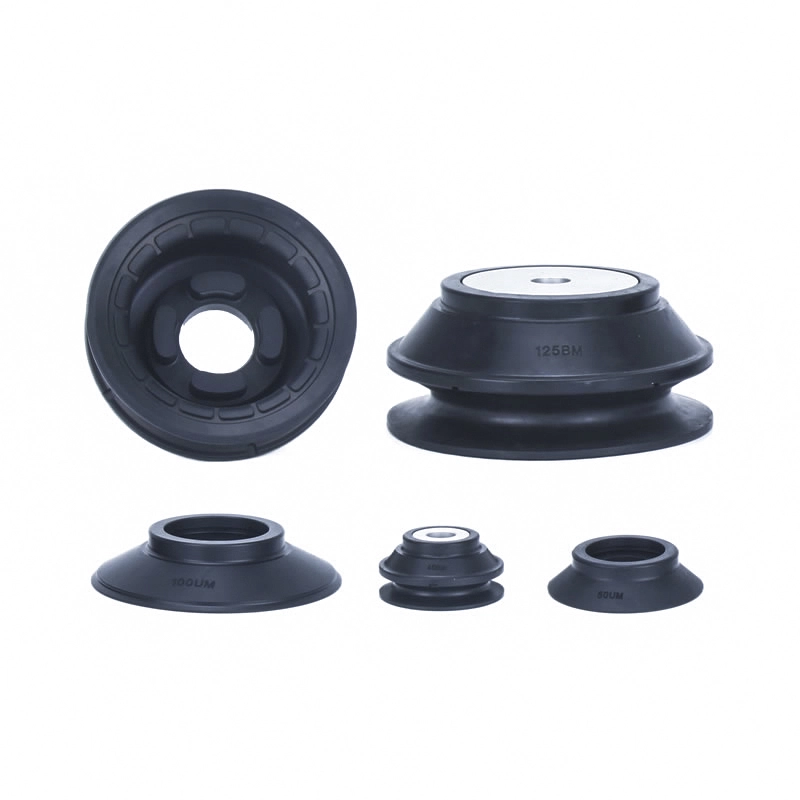

| ③Tipo de bloco | |
| UM | Tipo plano com ranhura |
| BM | Tipo fole com nervuras e ranhura |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑧Placa | |
| Nada | Sem placa |
| P | Com prato |
|
Modelo
②Diâmetro da almofada (mm)
|
Tipo plano com ranhura (UM) | Tipo fole com nervuras e ranhura (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Direção de entrada de vácuo | |
| T | Vertical |
| Y | Lateral |
| ②Diâmetro da almofada (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tipo de bloco | |
| UM | Tipo plano com ranhura |
| BM | Tipo fole com nervuras e ranhura |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑦Entrada de vácuo | ZP3E-T /Vertical | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Rosca macho | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16x1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16x1,5 | — | ● | — | ● | |
| Rosca Fêmea | B8 | M8x1,25 | ● | — | ● | — |
| B10 | M10x1,5 | ● | — | — | — | |
| B12 | M12x1,75 | — | ● | — | ● | |
| B18 | M18x1,5 | — | ● | — | — | |
| ⑤Especificação do buffer | |
| JB | Rotativo (latão, com bucha) |
| JF | Rotativo (Aço, Com Bucha) |
| KB | Não giratório (latão, com bucha) |
| ⑦Entrada de vácuo | A14 | Nada | A18 | Nada | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥ Curso de buffer | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧Orifício fixo da válvula de economia | |||
| tamanho (mm) |
Diâmetro da almofada | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Referência SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Força reativa de mola
| Fio de conexão | Torque de aperto±5% [N·m] | Curso do amortecedor (mm) | Força reativa da mola[N] | ||
| Latão, com bucha (JB/KB) | Aço, com bucha (JF) | A 0 curso | Em pleno curso | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
