Ventosas a vácuo de alta rigidez ZP
Como fabricante líder na China, nossa fábrica oferece ventosas a vácuo personalizadas de alta rigidez ZP (Ø40-125mm) para tarefas pesadas. Como fornecedor líder, fornecemos materiais NBR, silicone e antiestáticos com designs almofadados para mitigar o impacto. Perfeito para superfícies frágeis e linhas de baterias de lítio.
Clique e inicie a seleção
》Retornar às informações do produto

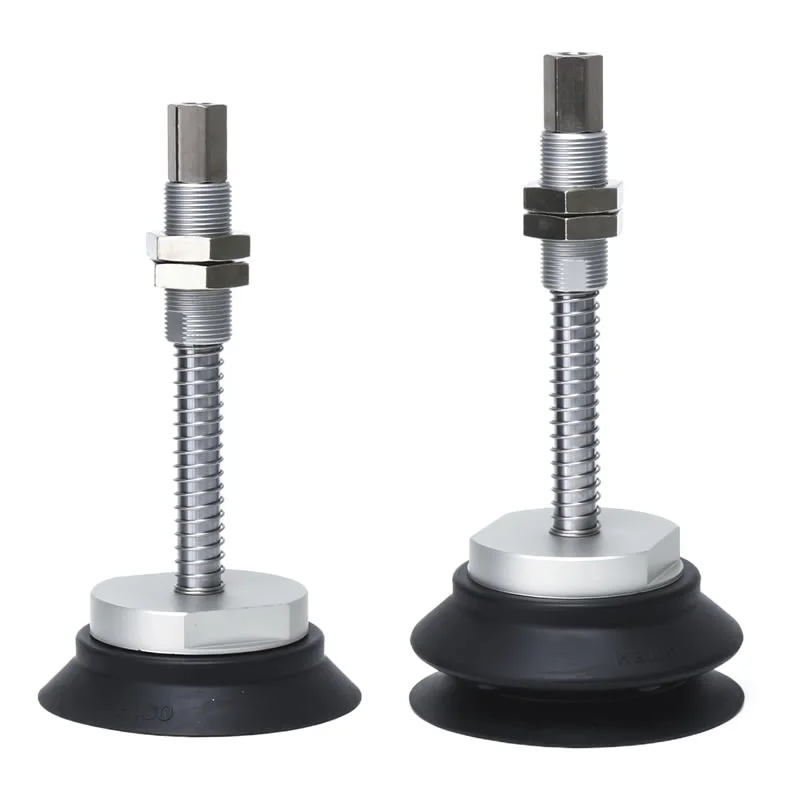

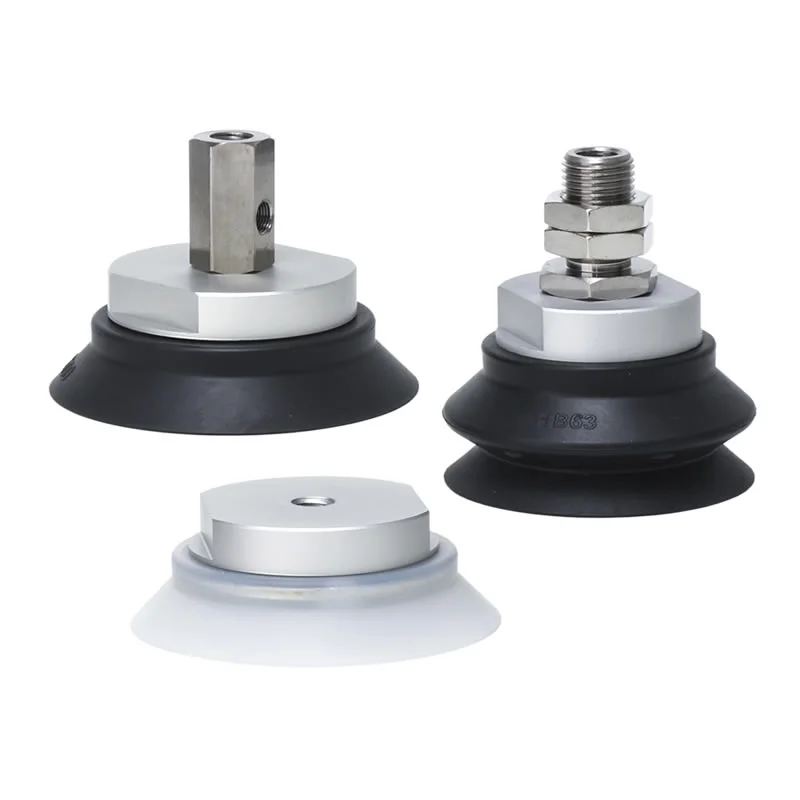

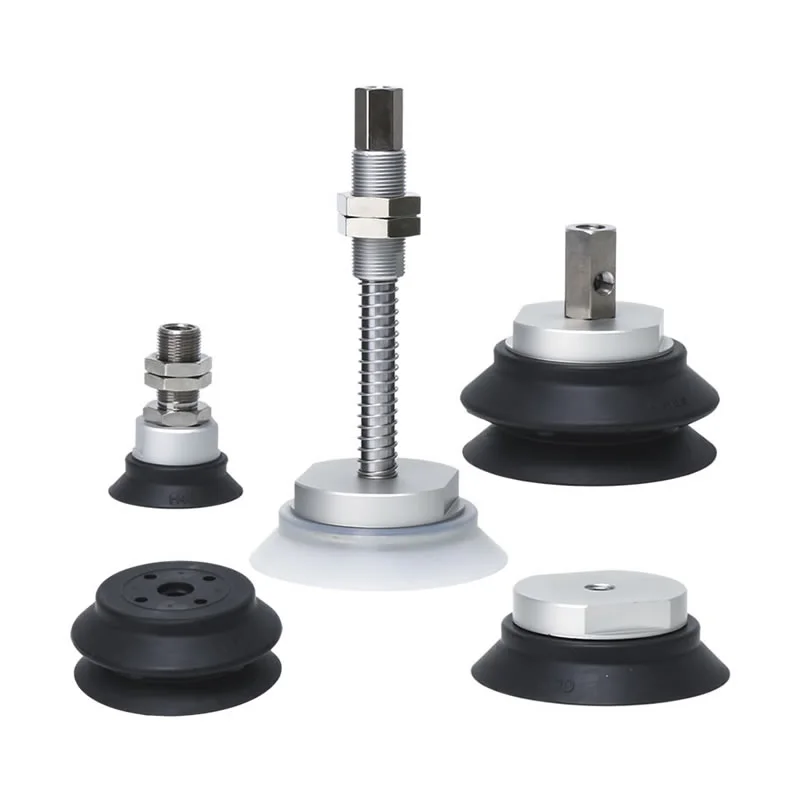

Ventosas a vácuo de alta rigidez ZP
Unidade de almofada para serviços pesados da série ZP
Série ZPT para serviço pesado com almofadas de vácuo adaptadoras
Série ZPT para serviço pesado com almofadas de vácuo adaptadoras
Série ZPX para serviço pesado com almofadas de vácuo adaptadoras
Série ZPX para serviço pesado com almofadas de vácuo de buffer
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas a vácuo de alta rigidez ZP representam uma solução de preensão industrial projetada especificamente para o manuseio de peças de grande porte, pesadas ou facilmente deformáveis. Como fabricante especializado na China, projetamos este produto com uma estrutura de base de ventosa reforçada e conjunto de suporte; isso garante uma resistência excepcional às forças laterais e mantém uma estabilidade superior ao segurar cargas pesadas, tornando-o um componente pneumático personalizado indispensável no campo da automação industrial pesada.
Especificações Técnicas e Versatilidade
1. Opções de grande diâmetro para elevação máxima
Para acomodar diferentes requisitos de carga, as ventosas a vácuo de alta rigidez ZP estão disponíveis em vários diâmetros de grande escala:
φ40, φ50, φ63, φ80, φ100 e φ125mm.
Esses tamanhos permitem uma área de contato de alto vácuo, proporcionando a força de elevação necessária para componentes industriais pesados.
2. Seleção de vários materiais para diversos ambientes
O ambiente de trabalho dita o material. Oferecemos uma variedade de elastômeros de alta qualidade para garantir que sua ventosa prospere em sua aplicação específica:
NBR (borracha nitrílica):Excelente resistência ao óleo para ambientes automotivos e de usinagem.
Borracha de silicone:Ideal para aplicações de alta temperatura e segurança de qualidade alimentar.
Poliuretano e borracha fluorada:Alta resistência ao desgaste e estabilidade química para linhas especializadas de limpeza industrial ou revestimento.
Materiais antiestáticos:Crítico para montagem eletrônica e manuseio de semicondutores.
3. Amortecimento e montagem integrados
Segurança e precisão andam de mãos dadas. Nossas ventosas a vácuo de alta rigidez ZP oferecem:
Versões almofadadas:Atenua eficazmente as forças de impacto durante o contato, protegendo superfícies frágeis e reduzindo a vibração do sistema.
Versões não almofadadas:Para aplicações onde o contato direto e rígido é preferido.
Montagem flexível:Disponível com roscas externas ou internas e saídas de vácuo verticais para se adequar aos layouts de seu maquinário existente.
Por que escolher as ventosas a vácuo de alta rigidez ZP da Commaelec Factory?
1. Projeto de base reforçada:As ventosas a vácuo de alta rigidez ZP da Commaelec apresentam maior rigidez no ponto de conexão entre a ventosa e a conexão, resistindo efetivamente às forças de cisalhamento laterais.
2. Ampla variedade de tamanhos:Disponíveis em vários tamanhos de φ40 a φ125 mm, essas ventosas são projetadas especificamente para manusear objetos pesados, como chapas metálicas resistentes, pedras e vidros de grandes áreas, garantindo uma adesão sólida.
3. Como fornecedor com fábrica própria, a Commaelec oferece três opções de materiais:
Antiestático:Projetado especificamente para as indústrias de eletrônicos e semicondutores para evitar danos a componentes sensíveis causados por descargas estáticas.
Componentes totalmente em aço inoxidável:Particularmente adequado para a indústria de baterias de íons de lítio, atendendo aos requisitos de materiais isentos de cobre e zinco, com alta resistência à corrosão e limpeza.
Borracha de fluorcarbono (FKM) e EPR:Ideal para ambientes químicos ou operações de alta temperatura (como desmoldagem de peças moldadas por injeção), oferecendo excelente estabilidade química e resistência às intempéries.

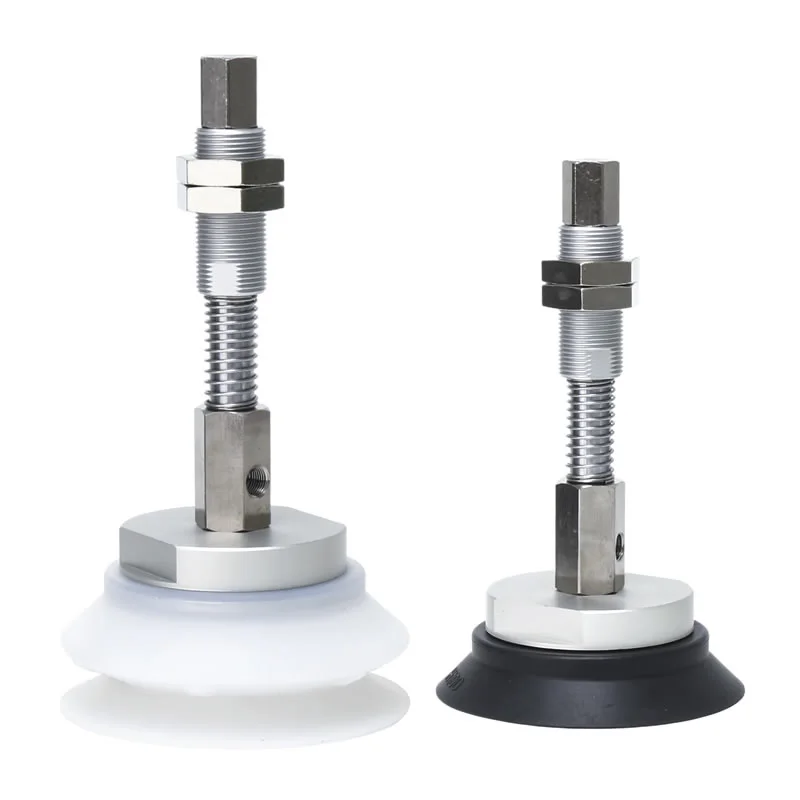

4. Tecnologia de amortecimento de precisão:Disponível em versão amortecida, com faixa de curso de 6 mm a 50 mm. Quando a ventosa entra em contato com superfícies frágeis (como vidro ultrafino), o suporte de amortecimento absorve a energia de impacto instantânea, reduzindo significativamente o ruído e prolongando a vida útil do equipamento.
5. Soluções de vácuo multidirecionais:O suporte de montagem para Ventosas de Vácuo de Alta Rigidez ZP suporta configurações de porta de vácuo vertical e lateral, com opções de rosqueamento interno e externo comutáveis; esse projeto simplifica significativamente o layout espacial e o processo de instalação na interface das ferramentas de fim de braço (EOAT).

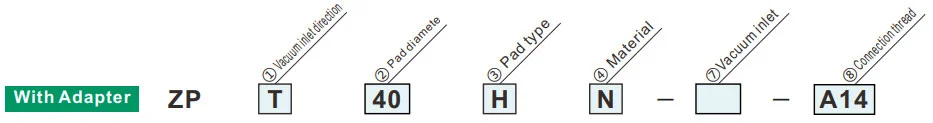

Como encomendar
| ②Paddiâmetro | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tipo de bloco | |
| H | Plano com costela |
| HB | Tipo de fole |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
O símbolo verde representa modelos personalizados
| ①Direção de entrada de vácuo | Diâmetro da almofada | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertical |
|
⑦Vacuuminlet | Fio feminino | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Rosca macho | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Lateral |
|
Fio feminino | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Tc1/8 | ● | ● | ● | ||||||||
| ②Diâmetro da almofada | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
O símbolo verde representa modelos personalizados
| ③Tipo de bloco | |
| H | Plano com costela |
| HB | Tipo de fole |
| ①Direção de entrada de vácuo | |
| T | Vertical |
| X | Lateral |
| ③Tipo de bloco | |
| H | Plano com costela |
| HB | Tipo de fole |

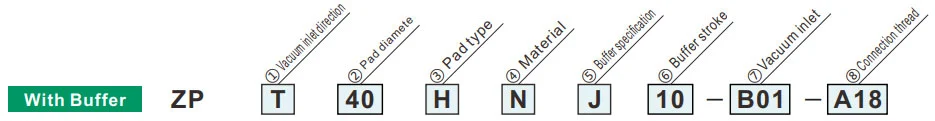

| ⑤Especificação do buffer | |
| J | Girando (alumínio, sem bucha) |
| JB | Rotação (latão, com bucha) |
| JF | Rotação (aço, com bucha) |
| KB | Não giratório (latão, com bucha) |
| ⑦Entrada de vácuo | |
| B01 | Tc1/8 |
| ②Diâmetro da almofada | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
O símbolo verde representa modelos personalizados
| Diâmetro da almofada | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥ Curso de buffer | 10 | 10mm | ● | ● | ● | ||||||
| 20 | 20mm | ● | — | — | |||||||
| 25 | 25mm | — | ● | ● | |||||||
| 30 | 30mm | ● | ● | ● | |||||||
| 50 | 50mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧Tópico de conexão | Rosca macho | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Força reativa de mola
| Fio de conexão | Torque de aperto±5%[N·m] | Curso do amortecedor (mm) | Força reativa da mola[N] | |||
| Alumínio (J) | Latão, com bucha (JB/KB) | Aço, com bucha (JF) | A 0 curso | Em pleno curso | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
