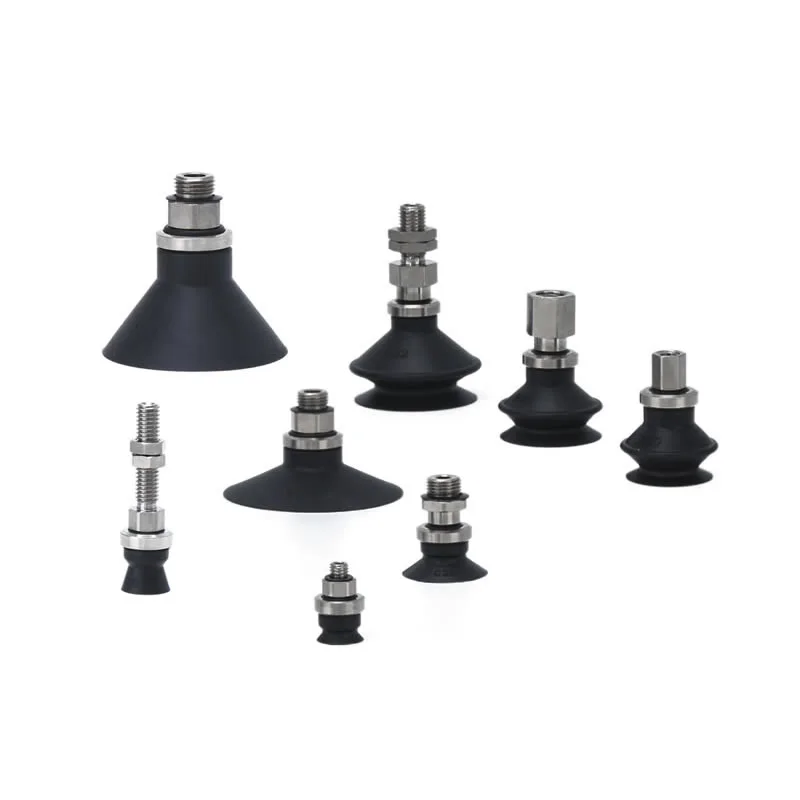

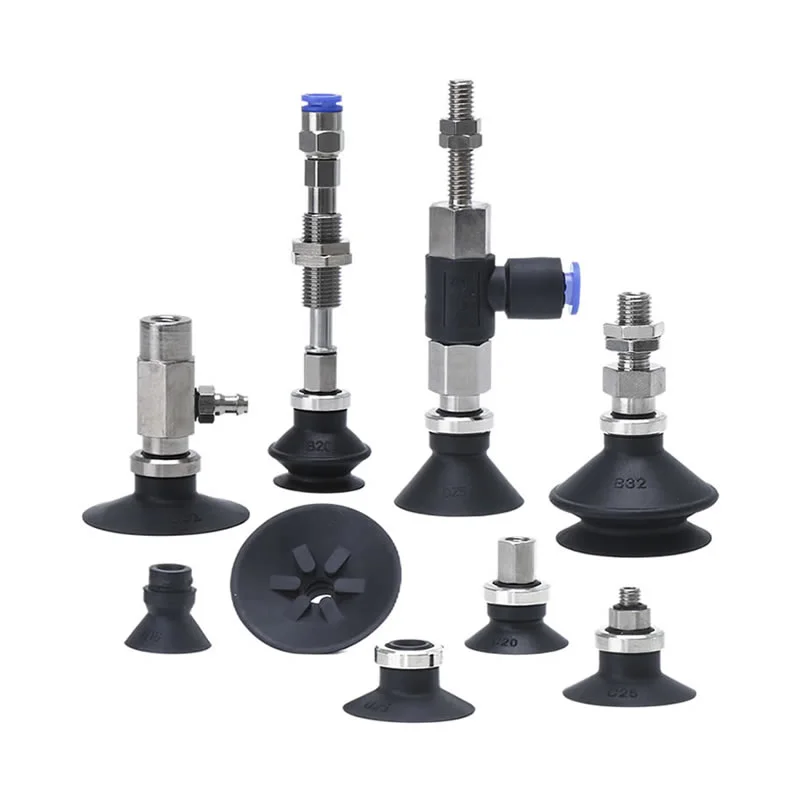

Básico com Ventosas a Vácuo com Anel de Bloqueio ZP
Unidade de almofada da série ZP

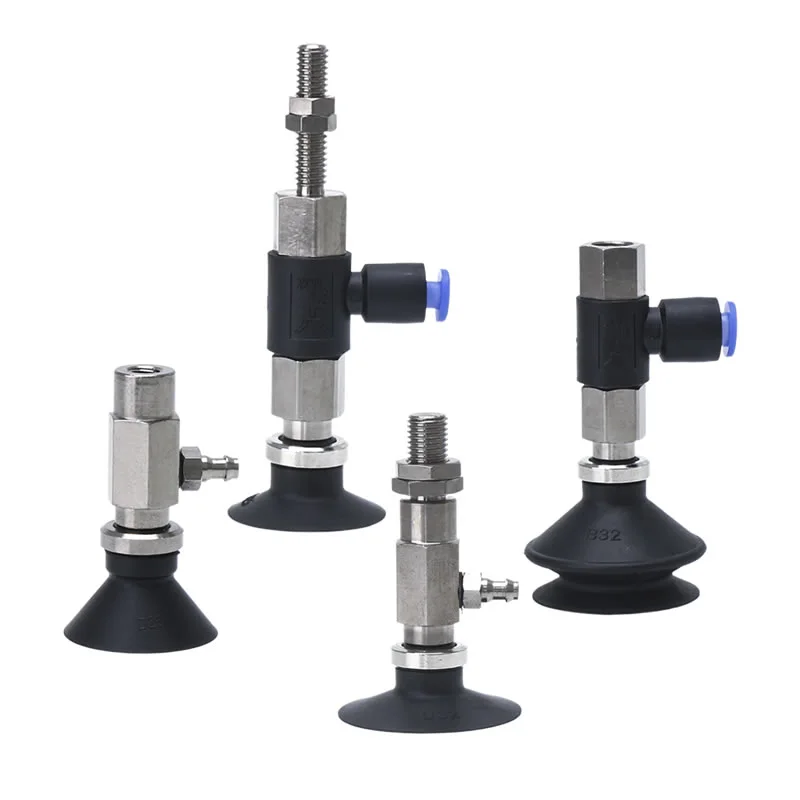

Série ZPT com almofadas de vácuo adaptadoras
Série ZPT com almofadas de vácuo tampão

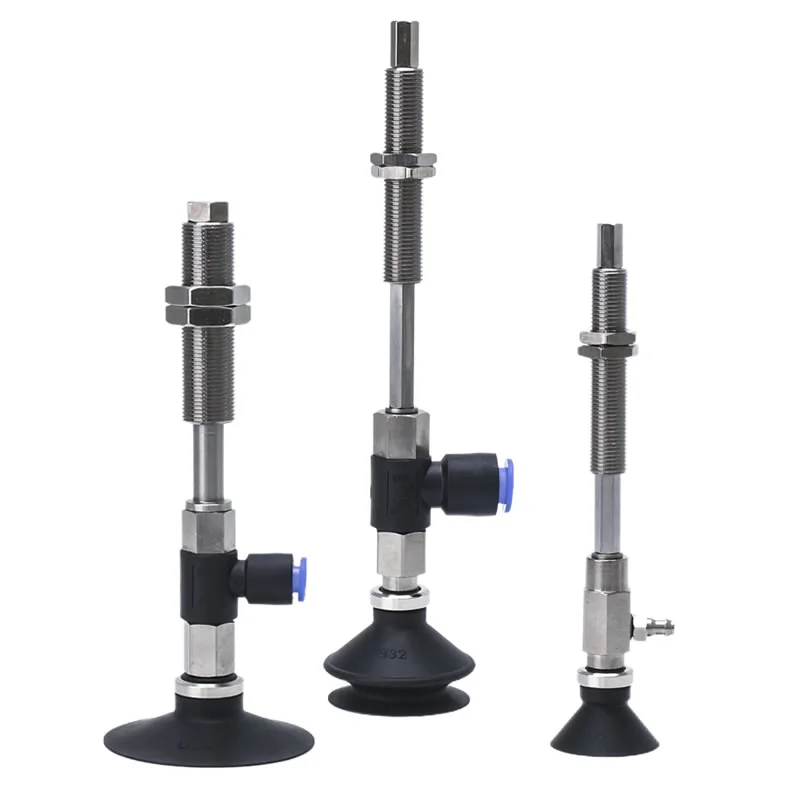

Série ZPR com almofadas de vácuo adaptadoras
Série ZPR com almofadas de vácuo tampão

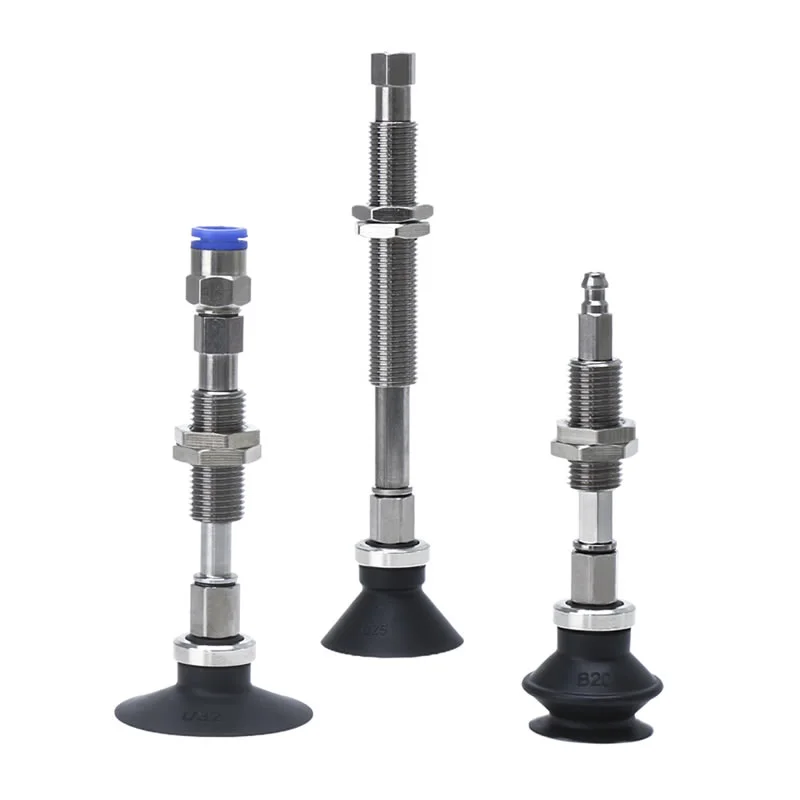

Série ZPY com almofadas de vácuo adaptadoras
Série ZPY com almofadas de vácuo tampão
Descrição

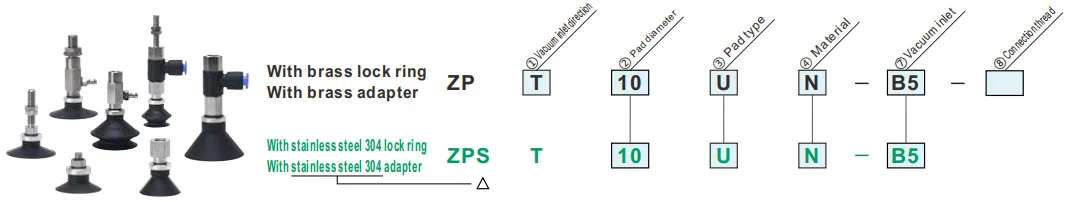

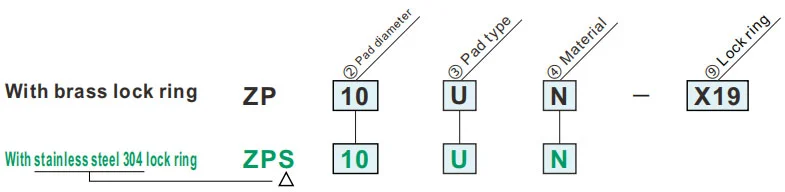

Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas a vácuo ZP Basic com anel de travamento são componentes de sucção a vácuo de alto desempenho projetados para manuseio estável e seguro de materiais em automação industrial. Apresentando uma estrutura de anel de travamento, eles garantem instalação firme, maior confiabilidade de vedação e estabilidade operacional de longo prazo.
Fabricadas por um fabricante, fornecedor e fábrica profissional na China, a Commaelec oferece essas ventosas com qualidade consistente, configurações flexíveis e forte capacidade de fornecimento para aplicações de automação globais.
O que são básicos com ventosas a vácuo com anel de bloqueio ZP?
Definição e Função
• Solução de preensão a vácuo:Cria uma vedação forte para levantar, mover e posicionar peças de trabalho
• Estrutura do Anel de Bloqueio:Garante uma fixação segura e evita o afrouxamento durante operações de alta frequência
• Manuseio versátil:Adequado para superfícies lisas, planas ou ligeiramente irregulares
• Integração de automação:Ideal para braços robóticos, sistemas pick-and-place e linhas de produção
Características das ventosas a vácuo básicas com anel de travamento ZP
Montagem segura:
O design do anel de travamento garante uma conexão firme e estável entre a ventosa e o elemento de montagem, evitando o afrouxamento durante operações repetitivas ou de alta velocidade, melhorando assim a confiabilidade e segurança geral do sistema.
Projeto Modular:
A estrutura modular permite fácil integração com diferentes adaptadores, suportes e unidades de buffer, permitindo configuração flexível e substituição rápida para atender vários sistemas de automação.
Formas de almofada versáteis:
As ventosas a vácuo ZP básicas com anel de travamento estão disponíveis em vários formatos para acomodar diferentes condições de superfície, garantindo vedação ideal e aderência estável em diversas aplicações.
Plano/Plano com Costelas:
Os designs planos são ideais para superfícies lisas, enquanto as versões com nervuras melhoram o desempenho da vedação e reduzem a deformação, tornando-as adequadas para o manuseio de vidro, chapas metálicas e plásticos.
Fole:
As ventosas tipo fole proporcionam maior flexibilidade e curso, permitindo compensação de superfícies irregulares e variações de altura, o que é especialmente útil para peças delicadas ou irregulares.
Profundo:
As ventosas profundas são projetadas para lidar com superfícies curvas ou rebaixadas, oferecendo maior adaptabilidade e mantendo uma aderência segura em aplicações complexas.
Opções de materiais:
Disponíveis em silicone, poliuretano, NBR e materiais antiestáticos, essas ventosas podem ser selecionadas com base na resistência à temperatura, durabilidade ao desgaste ou requisitos específicos do setor, como eletrônicos ou ambientes limpos.
Ampla gama de tamanhos:
Com diâmetros que variam de 10 mm a 50 mm, a série cobre uma ampla gama de aplicações, desde pequenos componentes de precisão até peças maiores, garantindo uma seleção flexível.
Opção antiderrapante:
Os designs opcionais de superfície antiderrapante melhoram o atrito entre a ventosa e a peça de trabalho, reduzindo o risco de escorregamento e melhorando a estabilidade de manuseio em operações de alta velocidade.
Compatibilidade:
Projetadas para integração perfeita, essas ventosas são compatíveis com vários geradores de vácuo, ejetores e sistemas de montagem, suportando conexões de vácuo verticais e horizontais para instalação flexível.
Perguntas frequentes
1. Qual é a vantagem do design do anel de travamento?
O anel de trava garante uma instalação segura, evitando afrouxamentos e melhorando a estabilidade durante operações em alta velocidade.
2. Que materiais estão disponíveis?
As opções incluem silicone, NBR, poliuretano e materiais antiestáticos para indústrias especializadas.
3. O produto pode ser personalizado?
Sim, a Commaelec fornece soluções totalmente personalizadas, incluindo tamanho, material, estrutura e opções de montagem.
4. Para quais indústrias essas ventosas de vácuo ZP básicas com anel de travamento são adequadas?
Eles são amplamente utilizados nas indústrias de embalagens, eletrônica, automotiva e de automação em geral.
5. Como o buffer melhora o desempenho?
O amortecedor reduz o impacto e a vibração, protegendo a peça e o equipamento e prolongando a vida útil.

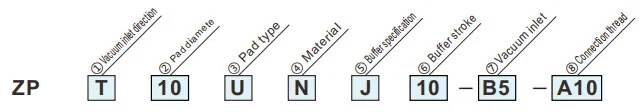

Como encomendar
| Modelos/dimensões do anel de bloqueio | ||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| △Nil/Latão S/Aço inoxidável | ||||||||||||||||||||||||||
|
③ Tipo de almofada
② Diâmetro da almofada (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | |
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||
| U | Tipo plano | ● | ● | ● | ● | ● | ● | ● | ● |
| C | Tipo plano com costelas | ● | ● | ● | ● | ● | ● | ● | ● |
| B | Tipo de fole | ● | ● | ● | ● | ● | ● | ● | ● |
| D | Tipo Profundo | ● | 一 | ● | 一 | ● | 一 | ● | 一 |
| ⑨Anel de bloqueio | |
| Nada | Com trava |
| X19 | Sem anel de bloqueio |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Condutieslionerube |
O símbolo verde é modelos personalizados.
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Canducie slicnerube |
O símbolo verde são madels oustomizados.
|
③ Tipo de almofada
② Diâmetro da almofada (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||||
| U | Tipo plano | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| C | Tipo plano com costelas | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| B | Tipo de fole | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| ①Direção de entrada de vácuo | D | Tipo Profundo | ● | - | ● | - | ● | - | ● | - | ||||
| T | Vertical |
|
⑦vácuominlet | Rosca macho | AS5 | M5×0,8 | ● | ● | - | |||||
| AS6 | M6x1.0 | ● | ● | ● | ||||||||||
| AG1 | G1/8 | ● | ● | ● | ||||||||||
| AG2 | G1/4 | - | - | ● | ||||||||||
|
A5 | M5×0,8 | ● | - | - | |||||||||
| A6 | M6×1,0 | ● | ● | ● | ||||||||||
| A8 | M8x1.0 | - | ● | ● | ||||||||||
|
Fio feminino | B5 | M5×0,8 | ● | ●- | - | ||||||||
| B6 | M6×1,0 | ● | ● | ● | ||||||||||
| B8 | M8×125 | ● | ● | |||||||||||
| B01 | Tc1/8 | ● | ● | ● | ||||||||||
| BG01 | G1/8 | ● | ● | ● | ||||||||||
| BG2 | G1/4 | - | - | ● | ||||||||||
| R | Lateral |

|
Encaixe com um toque | 04 | ø4 | ● | ● | - | ||||||
| 06 | ø6 | ● | ● | ● | ||||||||||
| 08 | ø8 | - | ● | ● | ||||||||||
| ⑧Tópico de conexão | Rosca macho | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6×1,0 | ● | ● | ● | ||||||||||
| A8 | M8×1,0 | - | ● | ● | ||||||||||
| Fio feminino | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6×1,0 | ● | ● | ● | ||||||||||
| B8 | MB×125 | - | ● | ● | ||||||||||
| Y |

|
⑦ Entrada de vácuo | B5 | M5×0,8 | ● | ● | ● | |||||||
| Encaixe de farpa | U4 | Para tubos macios de ø4 | ● | ● | - | |||||||||
| N4 | Para tubo de nylon ø4 | ● | ● | - | ||||||||||
| U6 | Para tubos macios de ø6 | ● | ● | ● | ||||||||||
| N6 | Para tubo de nylon ø6 | ● | ● | - | ||||||||||
| ⑧conexão | Rosca macho | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6×1,0 | ● | ● | ● | ||||||||||
| A8 | M8×1,0 | - | ● | ● | ||||||||||
| Fio feminino | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6×1,0 | ● | ● | ● | ||||||||||
| B8 | M8×1,25 | - | ● | ● | ||||||||||
| Como substituir a almofada |
|
Como as pastilhas são essencialmente de borracha, a deterioração é inevitável. A taxa de deterioração depende de fatores como condições de uso, ambiente e temperatura. A manutenção regular deve ser realizada. Se ocorrer algum dano, rachadura, rachadura ou abrasão em uma almofada que pareça prejudicial, substitua-a imediatamente. Além disso, tome cuidado para não danificar a superfície externa da almofada.
1. Puxe o anel de trava para cima e, depois de levantá-lo até o adaptador, remova a almofada antiga puxando-a para baixo.
|
| ④Material | |
| N | NBR |
| S | Borracha Silioone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Propíciosiconerubbe |
O símbolo verde é modelos personalizados.
|
③ Tipo de almofada
② Diâmetro da almofada (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||
| U | Tipo plano | ● | ● | ● | ● | ● | ● | ● | ● | |||
| C | Tipo plano com costelas | ● | ● | ● | ● | ● | ● | ● | ● | |||
| B | Tipo de fole | ● | ● | ● | ● | ● | ● | ● | ● | |||
| D | Tipo Profundo | ● | - | ● | - | ● | - | ● | - | |||
| ⑥Bufferstroke | 6 | 6mm | ● | - | - | |||||||
| 10 | 10mm | ● | ● | ● | ||||||||
| 15 | 15mm | ● | - | - | ||||||||
| 20 | 20mm | ● | ● | ● | ||||||||
| 25 | 25mm | ● | - | - | ||||||||
| 30 | 30mm | ● | ● | ● | ||||||||
| 40 | 40mm | ● | ● | - | ||||||||
| 50 | 50mm | ● | ● | ● | ||||||||
| ⑦vácuominlet | Fio feminino | B5 | M5×0,8 | ● | ● | ● | ||||||
| B01 | Tc1/8 | - | - | ● | ||||||||
| Encaixe com um toque | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | - | ● | ||||||||
| Encaixe de farpa | U4 | Para tubos macios de ø4 | ● | - | - | |||||||
| N4 | Para tubo de nylon ø4 | ● | - | - | ||||||||
| U6 | Para tubos macios de ø6 | ● | ● | ● | ||||||||
| N6 | Para tubo de nylon ø6 | ● | ● | ● | ||||||||
| Encaixe com um toque | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | ● | ● | ||||||||
| Fio feminino | B5 | M5×0,8 | ● | ● | ● | |||||||
| Encaixe de farpa | U4 | Para tubos macios de ø4 | ● | ● | - | |||||||
| N4 | Para tubo de nylon ø4 | ● | ● | - | ||||||||
| U6 | Para tubos macios de ø6 | ● | ● | ● | ||||||||
| N6 | Para tubo de nylon ø6 | ● | ● | ● | ||||||||
| ⑧Tópico de conexão | Rosca macho | A8 | M8×1 | ● | - | - | ||||||
| A10 | M10×1 | ● | ● | - | ||||||||
| A14 | M14×1 | - | ● | ● | ||||||||
| ⑤Especificação do buffer | |
| J | Girando |
| K | Não rotativo |
| ① Direção de entrada de vácuo | ||
| T | Vertical |
|
| R | Lateral |
|
| Y |
|
|
Força reativa de mola
| Fio de conexão | M8×1 | M10×1 | M14×1 | |
| Torque de aperto [N·m] | 1,5~2,0 | 2,5~3,5 | 6,5~7,5 | |
| Força de reação da mola[N] | A0 curso | 0.8 | 1.0 | 2.0 |
| Em pleno curso | 1.2 | 3.0 | 5.0 | |
Especificações
| Anel de bloqueio/tipo de almofada | Diâmetro/dimensões da almofada | Aplicativo | ||||||||||||||||
| 2×4 | 3,5×7 | 4x10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Sem anel de bloqueio | Tipo plano (você) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Para peças com superfícies planas e não deformadas |
| Tipo oval (você) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Para peças de trabalho com limitações na superfície de adsorção | |
| Tipo plano fino (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para peças macias, como folhas finas ou vinil. Enrugamento ou deformação durante a adsorção podem ser reduzidos. | |
| Tipo plano fino com costelas (TC) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para peças macias, como folhas finas ou vinil. As peças de trabalho podem ser removidas facilmente graças às costelas |
|
| Tipo de fole (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Para uso onde não há espaço para amortecedor ou para peças de trabalho com superfícies inclinadas | |
| Com anel de bloqueio | Tipo plano (você) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para peças com superfícies planas e não deformadas |
| Tipo plano com costelas (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para peças que se deformam facilmente. As peças de trabalho podem ser removidas facilmente graças às nervuras | |
| Tipo de fole (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para uso onde não há espaço para amortecedor ou para peças de trabalho com superfícies inclinadas | |
| Tipo Profundo (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Para peças com superfícies curvas ou para peças esféricas | |
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
Manual de instalação
Baixar PDF
Aviso + Cuidado (Leia antes de usar)
Baixar PDF
Hot Tags: Básico com ventosas a vácuo com anel de travamento ZP, China, fabricante, fornecedor, fábrica
Enviar consulta
Informações de contato
-
Endereço
Xiaruan Village Baishi Town Yueqing City Província de Zhejiang China
-
Tel
-
E-mail
Para dúvidas sobre ventosas a vácuo, geradores de vácuo, acessórios de componentes pneumáticos ou lista de preços, deixe seu e-mail para nós e entraremos em contato em até 24 horas.
