A sucção a vácuo é uma solução central para "apreensão flexível" em automação industrial com quatro vantagens principais: apreensão não prejudicial, adaptabilidade a peças de trabalho multimateriais/irregulares, proteção limpa e ambiental e operação flexível. Pode ser adaptado a diferentes características industriais de peças (finas/grossas, precisão/grossas, sanitárias/padrão).

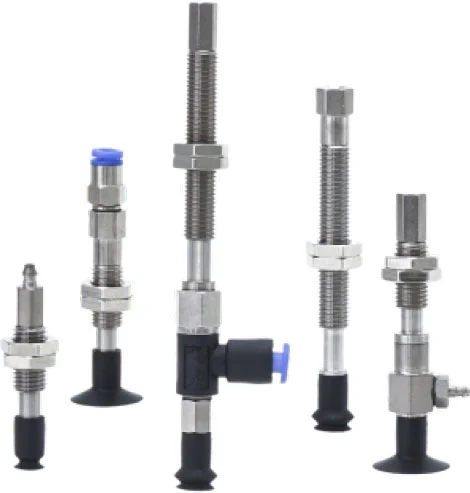

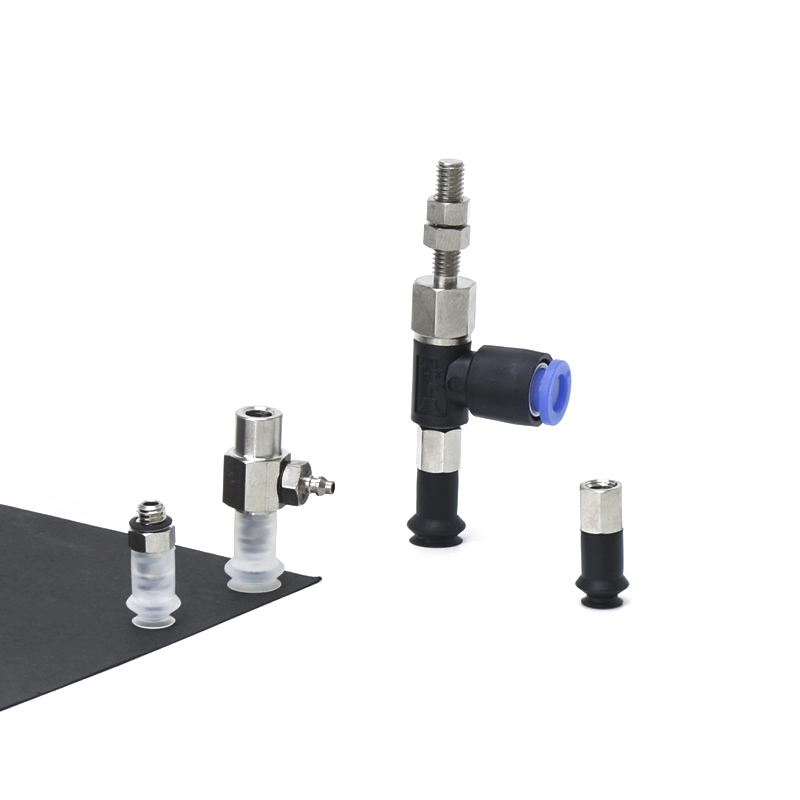

Ventosas a vácuo básicas sem anel de travamento ZP
As ventosas a vácuo ZP básicas sem anel de trava fabricadas na China possuem vantagens e pontos de venda significativos: em primeiro lugar, oferecem alta relação custo-benefício. Aproveitando uma base de produção madura, eles controlam eficazmente os custos e ao mesmo tempo garantem o desempenho do produto, reduzindo assim as despesas de aquisição para os clientes; Em segundo lugar, fornecem diversas categorias de produtos com múltiplas especificações e modelos; Em terceiro lugar, a sua tecnologia está madura. Usando materiais premium como silicone e tecnologia avançada de retenção de pressão a vácuo, eles garantem forte adesão e estabilidade, garantindo manuseio seguro do material; Em quarto lugar, a sua cadeia de abastecimento é estável, apoiada por uma cadeia industrial doméstica robusta e uma forte capacidade de produção para garantir a entrega atempada. Essas vantagens tornam as ventosas a vácuo produzidas internamente altamente competitivas no campo da automação industrial.
Clique e inicie a seleção
》Retornar às informações do produto
Ferramenta ZP básica sem bloqueio de anel
Unidade de almofada da série ZP
Série ZPT com almofadas de vácuo adaptadoras
Série ZPT com almofadas de vácuo tampão
Série ZPR com almofadas de vácuo adaptadoras
Série ZPR com almofadas de vácuo tampão
Série ZPY com almofadas de vácuo adaptadoras
Série ZPY com almofadas de vácuo tampão
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso

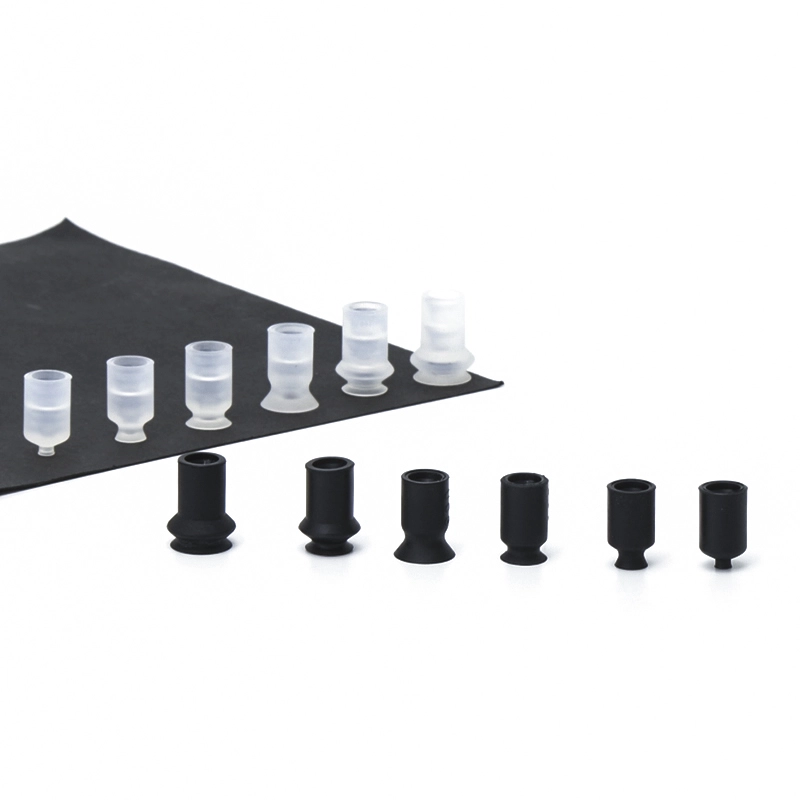

O que são ventosas a vácuo básicas sem anel de travamento ZP?
Definição e Função
• Ferramenta de preensão a vácuo:Cria uma vedação com a superfície da peça para permitir o levantamento e o posicionamento
• Aplicação Flexível:Adequado para superfícies lisas, planas ou ligeiramente curvas
• Suporte de automação:Usado em braços robóticos, transportadores e sistemas de manuseio
Características estruturais
• Feito de elastômeros duráveis, como silicone ou poliuretano
• Design leve para carga reduzida em sistemas robóticos
• Disponível em vários diâmetros e formatos para diferentes aplicações
Principais vantagens
Instalação flexível e fácil
• Nenhuma estrutura de anel de trava simplifica a montagem e substituição
• Reduz o tempo de instalação e o esforço de manutenção
Desempenho de vedação confiável
• Garante aderência estável ao vácuo em superfícies lisas e não porosas
• Mantém sucção consistente durante operações de alta velocidade
Solução econômica
• Estrutura simples reduz custos de fabricação e substituição
• Ideal para aplicações em larga escala ou de alto ciclo
Durável e resistente ao desgaste
• Materiais de alta qualidade proporcionam longa vida útil
• Resistente à abrasão e ao uso repetido
Ampla compatibilidade
• Compatível com vários geradores de vácuo e sistemas de montagem
• Adequado para vários ambientes industriais
Personalização e Processo de Produção
Opções de personalização
Para atender a diversos requisitos de automação industrial, as ventosas a vácuo ZP básicas sem anel de travamento podem ser totalmente personalizadas, desde a seleção do material até o projeto estrutural:
• Seleção de Materiais
o Silicone (SI): Resistência a altas temperaturas, ideal para eletrônicos e ambientes limpos
o Poliuretano (PU): Excelente resistência ao desgaste para operações de alto ciclo
o NBR: Solução econômica para aplicações industriais em geral
o Materiais opcionais antiestáticos ou de qualidade alimentar para indústrias especializadas
• Tamanho e Geometria
o Ampla gama de diâmetros para atender diferentes capacidades de carga
o Estruturas de fole planas ou leves para diferentes condições de superfície
• Dureza e Elasticidade (Costa A)
o Materiais mais macios para produtos delicados ou frágeis
o Compostos mais duros para manuseio em serviços pesados ou em alta velocidade
o Equilíbrio otimizado entre flexibilidade e durabilidade
• Compatibilidade de montagem e interface
o Adaptação a diversos suportes e sistemas de vácuo
o Correspondência de tamanho de rosca e tipo de conexão (métrica, BSP, NPT)
o Integração com diferentes elementos de montagem ou adaptadores
• Design Específico da Aplicação
o Padrões de superfície antiderrapantes para melhor aderência
o Materiais resistentes a óleo ou produtos químicos para ambientes agressivos
o Personalização de desempenho em alta ou baixa temperatura

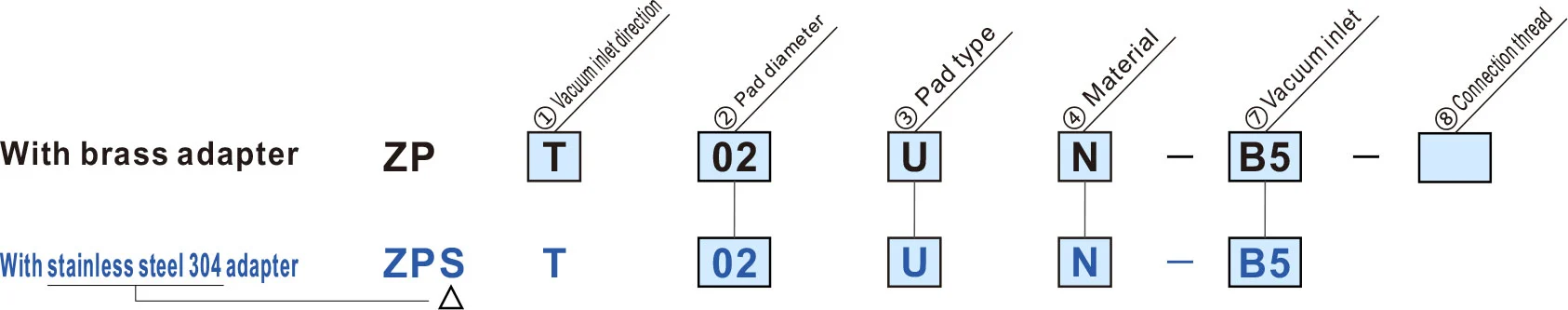

Como encomendar
|
③ Tipo de almofada
② Diâmetro da almofada (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4x10 | ||
| U | Tipo plano/tipo oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipo de fole | — | — | ● | ● | — | — | — | — | — | — |
| EUA | Tipo plano fino | — | — | — | — | ● | ● | ● | — | — | — |
| TC | Tipo plano fino com costelas | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiais | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo azul é modelos personalizados
| Dimensões de montagem do adaptador | |
| Se um adaptador for feito pelo cliente, projete o adaptador com as dimensões mostradas à direita. |
|
| ① Direção de entrada de vácuo | ⑦ Entrada de vácuo | ⑧ Fio de conexão | |||||||
| T | Vertical |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateral |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Tipo de diâmetro da almofada (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Tipo plano/tipo oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipo de fole | — | — | ● | ● | — | — | — | — | — | — |
| EUA | Tipo plano fino | — | — | — | — | ● | ● | ● | — | — | — |
| TC | Tipo plano fino com costelas | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiais | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo azul representa modelos personalizados.
| ⑧ Fio de conexão | ||
| Meu tópico | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Fio feminino | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Entrada de vácuo | |||
| Meu tópico | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Fio feminino | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Encaixe de barra | U4 | Para tubos macios de ø4 | M-5AU-4 |
| N4 | Para tubo de nylon ø4 | M-5AN-4 | |
| U6 | Para tubos macios de ø6 | M-5AU-6 | |
| N6 | Para tubo de nylon ø6 | M-5AN-6 | |
| Ajuste com um toque | 04 | ø4 | |
| 06 | ø6 | ||
| ① Direção de entrada de vácuo | ⑦ Entrada de vácuo | |||||||||
| T | Vertical |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateral |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

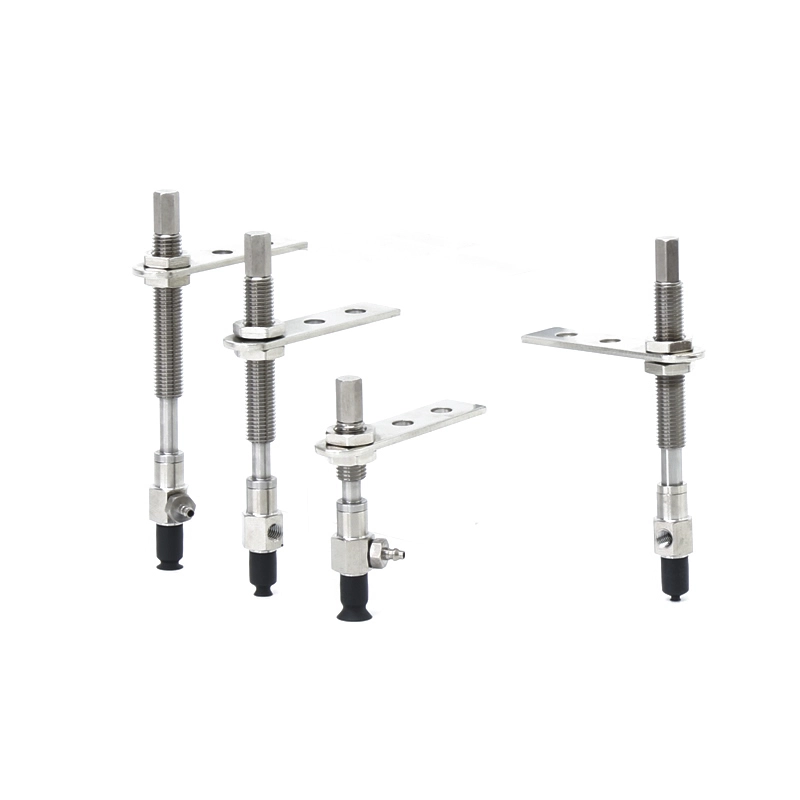

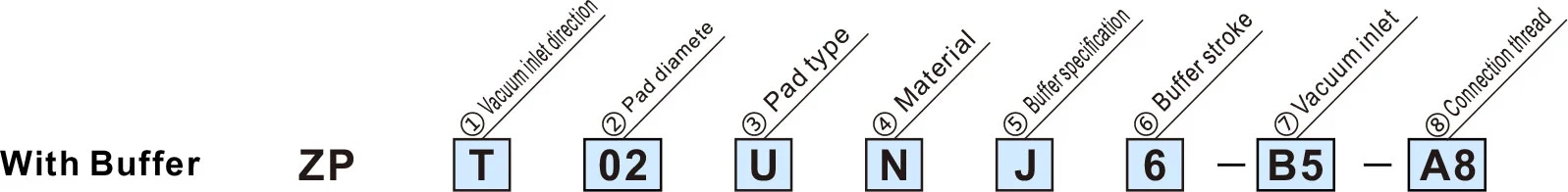

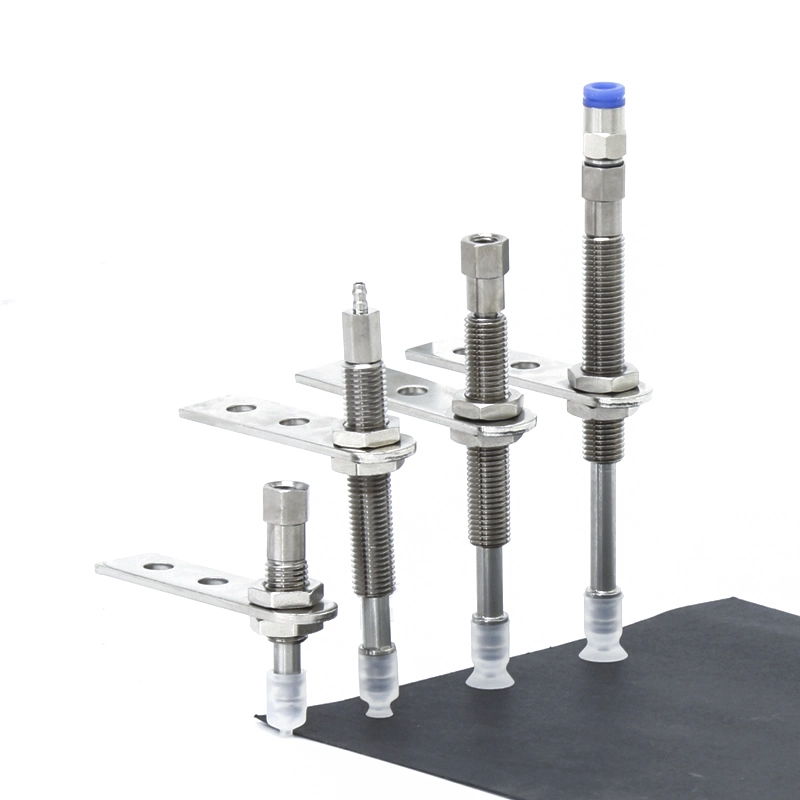

③ Tipo de almofada
② Diâmetro da almofada (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4x10 | ||
| U | Tipo plano/tipo oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipo de fole | — | — | ● | ● | — | — | — | — | — | — |
| EUA | Tipo plano fino | — | — | — | — | ● | ● | ● | — | — | — |
| TC | Tipo plano fino com costelas | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiais | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo azul representa modelos personalizados.
| ⑤ Especificação do buffer | |
| J | Girando |
| K | Não rotativo |
| JN | Girando (Sem placa tampão) |
| KN | Não rotativo (Sem placa tampão) |
| ⑥ Curso de buffer | |
| 6 | 6mm |
| 10 | 10mm |
| 15 | 15mm |
| 25 | 25mm |
| ⑦ Entrada de vácuo | |||
| Meu tópico | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Fio feminino | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Encaixe de farpa | U4 | Para tubos macios de ø4 | M-5AU-4 |
| N4 | Para tubo de nylon ø4 | M-5AN-4 | |
| U6 | Para tubos macios de ø6 | M-5AU-6 | |
| N6 | Para tubo de nylon ø6 | M-5AN-6 | |
| Ajuste com um toque | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Fio de conexão | |
| A8 | M8 x 1,0 |
Especificações
| Anel de bloqueio/tipo de almofada | Diâmetro/dimensões da almofada | Aplicativo | ||||||||||||||||
| 2×4 | 3,5×7 | 4x10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Sem anel de bloqueio | Tipo plano (você) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Para peças com superfícies planas e não deformadas |
| Tipo oval (você) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Para peças de trabalho com limitações na superfície de adsorção | |
| Tipo plano fino (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para peças macias, como folhas finas ou vinil. Enrugamento ou deformação durante a adsorção podem ser reduzidos. | |
| Tipo plano fino com costelas (TC) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Para peças macias, como folhas finas ou vinil. As peças de trabalho podem ser removidas facilmente graças às costelas |
|
| Tipo de fole (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Para uso onde não há espaço para amortecedor ou para peças de trabalho com superfícies inclinadas | |
| Com anel de bloqueio | Tipo plano (você) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para peças com superfícies planas e não deformadas |
| Tipo plano com costelas (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para peças que se deformam facilmente. As peças de trabalho podem ser removidas facilmente graças às nervuras | |
| Tipo de fole (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Para uso onde não há espaço para amortecedor ou para peças de trabalho com superfícies inclinadas | |
| Tipo Profundo (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Para peças com superfícies curvas ou para peças esféricas | |
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
Manual de instalação
Baixar PDF
Aviso + Cuidado (Leia antes de usar)
Baixar PDF
Hot Tags: Básico sem ventosas a vácuo com anel de travamento ZP, China, fabricante, fornecedor, fábrica
Enviar consulta
Informações de contato
-
Endereço
Xiaruan Village Baishi Town Yueqing City Província de Zhejiang China
-
Tel
-
E-mail
Para dúvidas sobre ventosas a vácuo, geradores de vácuo, acessórios de componentes pneumáticos ou lista de preços, deixe seu e-mail para nós e entraremos em contato em até 24 horas.
