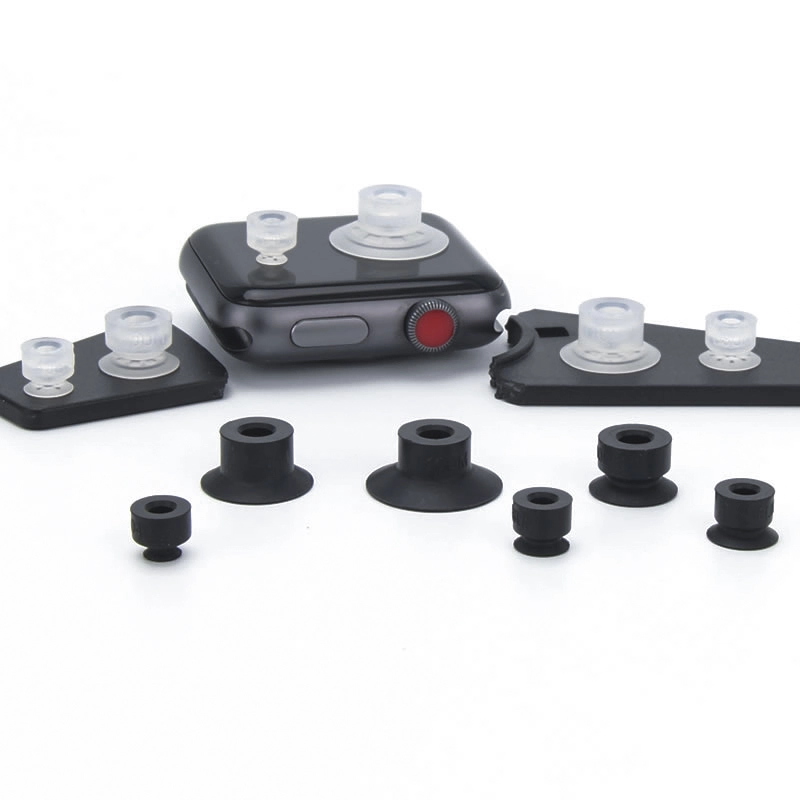

Ventosas compactas a vácuo ZP3

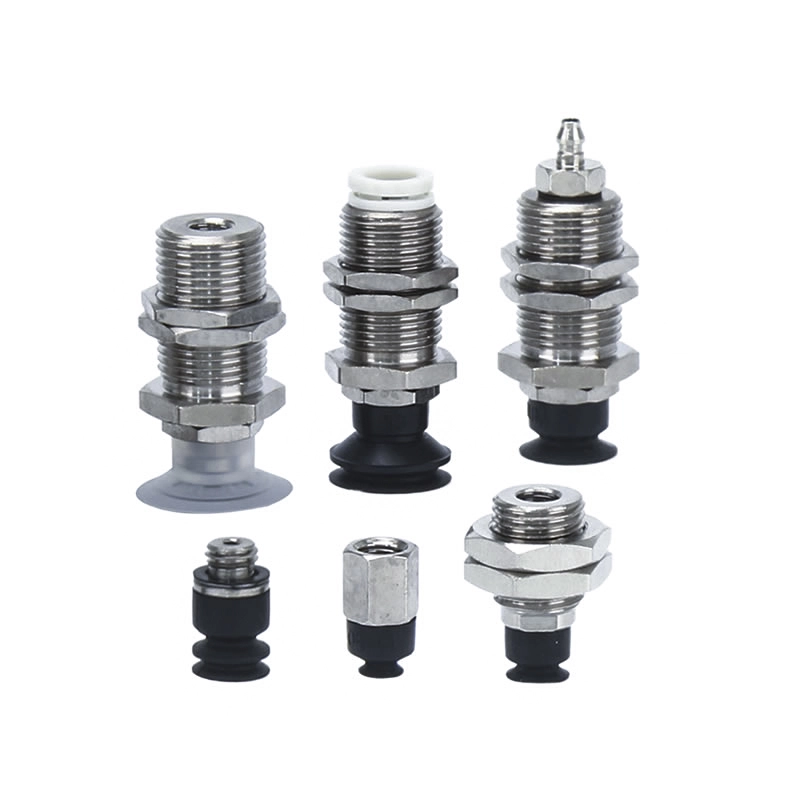

Unidade compacta de vácuo da série ZP3

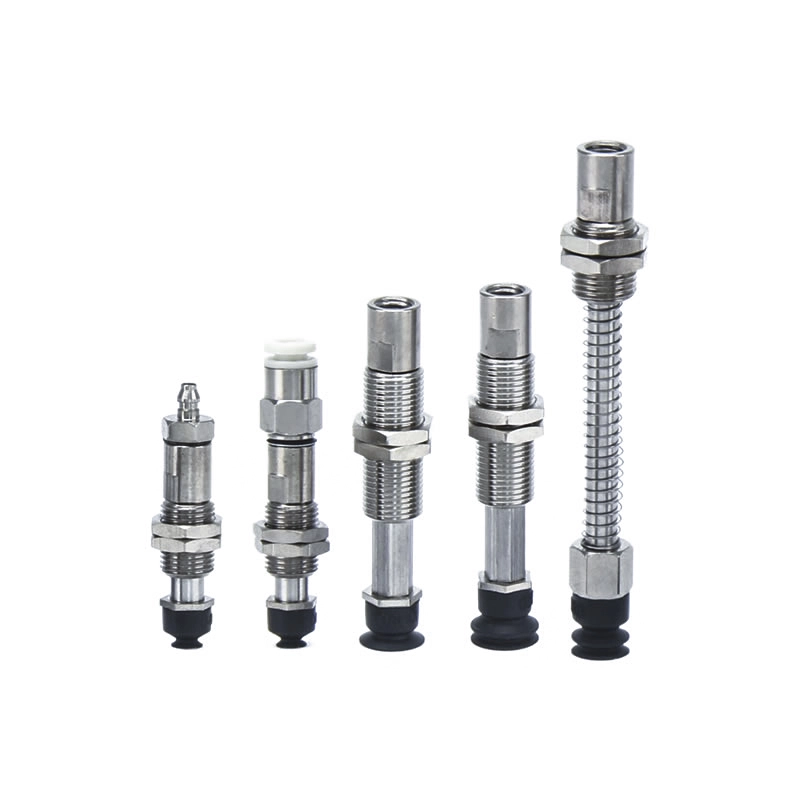

Série ZP3-T com adaptadores de vácuo compactos

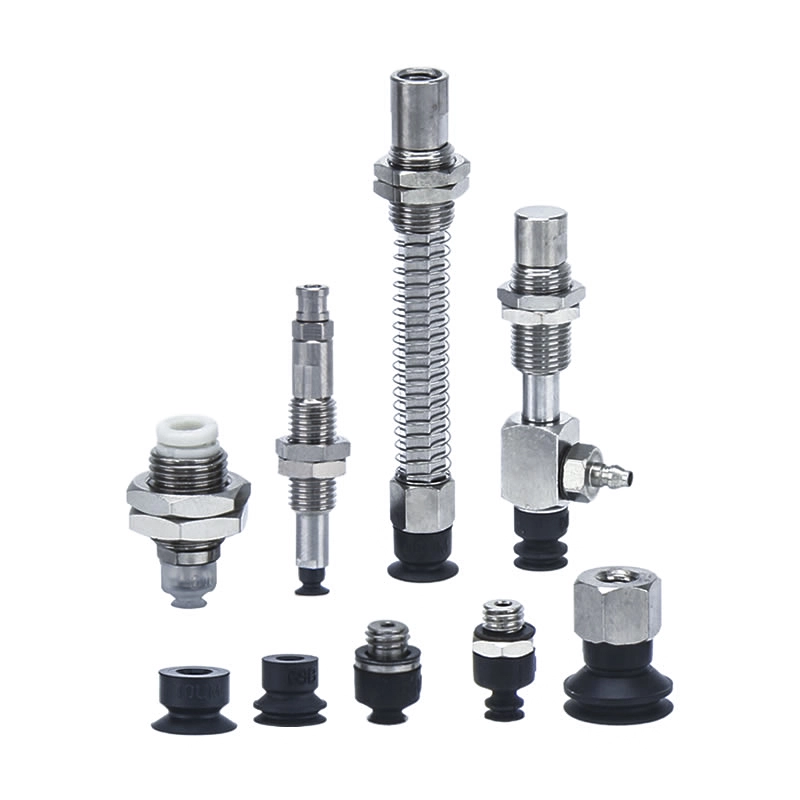

Série ZP3-T com almofadas de vácuo compactas de buffer

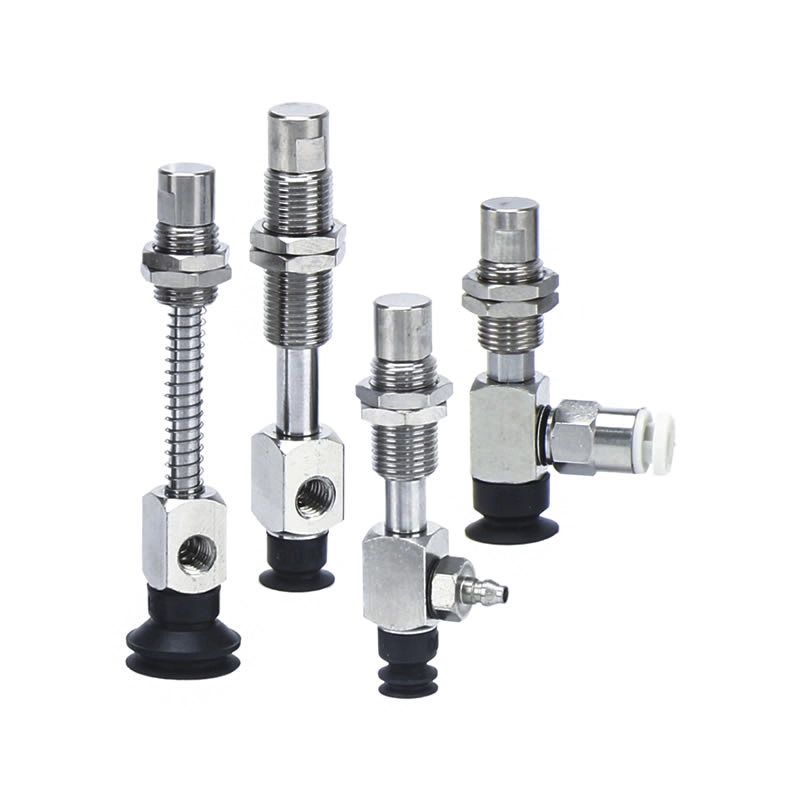

Série ZP3-Y com adaptadores de vácuo compactos
Série ZP3-Y com almofadas de vácuo compactas de buffer
Descrição
Como encomendar
Especificações / Materiais
Aplicativos
Recurso
As ventosas compactas a vácuo ZP3 são especialmente projetadas para a indústria eletrônica, proporcionando uma aderência precisa e confiável para componentes pequenos ou delicados. Com diâmetros de 1,5 mm a 16 mm, eles se integram perfeitamente à produção automatizada e aos sistemas robóticos.
Perguntas frequentes
Quais são as aplicações típicas?
Manuseio de pequenos componentes eletrônicos e placas de circuito.
Transporte de peças metálicas de precisão e células de bateria de lítio.
Integração em linhas de montagem robóticas para operações de coleta e colocação rápidas e repetíveis.
O que é a série ZP3P?
Uma variante de alto desempenho do ZP3 projetada para automação de alto ciclo.
Oferece vários tamanhos, formatos e opções de materiais, atendendo a diversas necessidades de fixação industrial.
Qual é a diferença entre ZP3 e ZP3-T?
ZP3:Ventosa compacta padrão para manuseio preciso.
ZP3-T:Aprimorado para ambientes de alta temperatura ou quimicamente sensíveis, usando materiais especializados.
Principais recursos de design
Tamanho compacto para espaços de instalação apertados.
Direções flexíveis de entrada de vácuo (vertical e lateral).
Adaptadores opcionais, suportes de buffer e acessórios totalmente em aço inoxidável.
Projetado para adesão estável e perda mínima de vácuo.
Quais materiais estão disponíveis?
Borracha e silicone de alta qualidade.
Variantes antiestáticas para eletrônicos.
Acessórios de aço inoxidável para aplicações em baterias de lítio.
Qual formato de almofada devo usar?
Plano:Para superfícies lisas e uniformes.
Fole ou Profundo:Para componentes irregulares, ligeiramente deformados ou texturizados.
Formas personalizadas:As ventosas compactas a vácuo ZP3 podem ser customizadas para atender aos requisitos específicos da peça e às demandas do sistema de integração automatizado.
Como encomendar

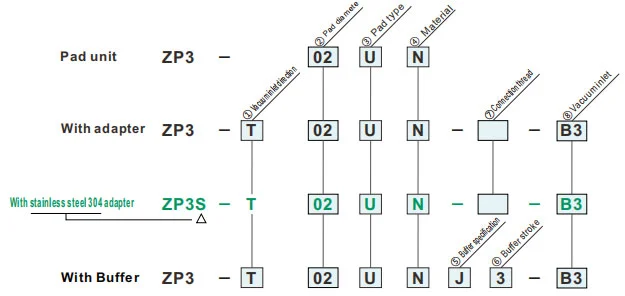

| ①Direção de entrada de vácuo | ⑦Tópico de conexão | ⑧Entrada de vácuo | |||||
| T | Vertical |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Lateral |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Diâmetro da almofada (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Tipo de bloco | |
| U | Plano |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
| ⑤Especificação do buffer | |
| J | Girando |
| K | Não rotativo |
| ⑥ Curso de buffer | |
| 3 | 3mm |
| 6 | 6mm |
| ⑦Tópico de conexão | |
| A6 | M6x0,75 (rosca macho) |
| B3 | M3x0,5 (rosca fêmea) |
| ⑧Entrada de vácuo | |
| A3 | M3x0,5 (rosca macho) |
| A4 | M4x0,7 (rosca macho) |
| B3 | M3x0,5 (rosca fêmea) |
| 04 | ø4 (encaixe de um toque) |
| U2 | ø2 (encaixe farpado) |
| U4 | ø4 (encaixe farpado) |
Força reativa de mola
| Tipo de almofada | Especificação do buffer | Curso do amortecedor (mm) | Fio de conexão | Torque de aperto ±5% [N·m] |
Força reativa da mola[N] | |
| A 0 curso | Em pleno curso | |||||
| ø1,5~ø3,5 | J | 3,6 | M6x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8x0,75 | 2,0-2,5 | ||||
| Dimensões de montagem do adaptador |
|
Diâmetro da almofada: ø4 ~ø8
|
|
Diâmetro da almofada: ø10 ~ø16
|
| ①Direção de entrada de vácuo | ⑦Tópico de conexão | ⑧Entrada de vácuo | ||
| T | Vertical |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Lateral |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Diâmetro da almofada (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Tipo de bloco | |
| UM | Plano com ranhura |
| B | Fole |
| ④Material | |
| N | NBR |
| S | Borracha de silicone |
| U | Borracha de uretano |
| F | FKM |
| GN | NBR condutivo |
| GS | Borracha de silicone condutora |
O símbolo verde representa modelos personalizados.
|
⑤Especificação do buffer
⑥Curso de buffer (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Girando | ● | ● | ● | — | — |
| JB | Rotativo (com bucha) | — | — | — | ● | ● |
| K | Não rotativo | ● | ● | ● | ● | ● |
| ⑦Tópico de conexão | |
| A10 | M10x1 (rosca macho) |
| A12 | M12x1 (rosca macho) |
| B5 | M5x0,8 (rosca fêmea) |
| ⑧Entrada de vácuo | |
| A4 | M4x0,7 (rosca macho) |
| A5 | M5x0,8 (rosca macho) |
| H5 | M5x0,8 (rosca macho) |
| B4 | M4x0,7 (rosca fêmea) |
| B5 | M5x0,8 (rosca fêmea) |
| 04 | ø4 (encaixe instantâneo) |
| 06 | ø6 (encaixe instantâneo) |
| U2 | ø2 (encaixe farpado) |
| U4 | ø4 (encaixe farpado) |
| U6 | ø6 (encaixe farpado) |
Dimensões (mm)
O símbolo verde representa modelos personalizados.
U
Plano
| Modelo | øA | øB | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Modelo para referência: ZP3-015UGN
Dimensões de montagem do adaptador
UM
Plano com ranhura
| Modelo | øA | øB | °C | øD | E | Y | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Modelo para referência: ZP3-04UMGN
B
Fole
| Modelo | øA | øB | °C | øD | E | F | Y | |||
|
② Almofada dia. |
③ Almofada tipo |
④ Almofada Material |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Modelo para referência: ZP3-04UMGN
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
| Tipo de almofada | Diâmetro da almofada (mm) | Aplicativo | Superfícies e formatos típicos de peças de trabalho | |||||||
| Plano | Acenou | Oblíquo | Alturas diferentes | Convexo | Oleoso | |||||
|
|
|
|
|
|
|||||
| Anúncio P compacto | Plano (U) |
|
ø1,5~ø3,5 | Para adsorção de peças com superfície plana e não deformada | ⚪ | X | X | X | X | X |
| Plano com ranhura (UM) |
|
ø4~ø16 | Para uma peça de trabalho que provavelmente se deformará | ⚪ | X | X | X | X | △ | |
| Fole (B) |
|
ø4~ø16 | Para adsorção de peças de trabalho com superfície inclinada | ⚪ | △ | ⚪ | X | △ | X | |
Material e características da almofada
⚪:Pouca ou nenhuma influência △:Pode ser usado dependendo das condições X:Não adequado
|
Material
Características
|
Símbolo | Durômetro HS (±5°) |
Cor de borracha |
Operando temperatura faixa (°C) |
Óleo resistência Gasolina |
Óleo resistência benzol |
Base resistência |
Ácido resistência |
Resistência às intempéries | Ozônio resistência |
Abrasão resistência |
Impermeável | Solvente resistência (Benzeno, tolueno) |
Aplicativo |
| NBR | N | 50 | Preto | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transferência de obras em geral, Papelão Ondulado, Chapa Folheada, Chapa de Ferro e outros |
| Borracha de silicone | S | 45 ~ 50 | Branco | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor, Remoção de fundição sob pressão, Trabalho fino, Processador de alimentos |
| Borracha de uretano | U | 50 ~ 60 | Marrom | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papelão ondulado, chapa de ferro, chapa folheada |
| FKM | F | 60 | Preto | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Trabalho químico |
| NBR condutivo | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Trabalho geral de semicondutores (resistência à eletricidade estática) | |
| Borracha de silicone condutora | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semicondutor (eletricidade estática) |
A tabela acima cobre apenas as características gerais dos materiais de borracha em questão. O símbolo azul representa modelos personalizados.
Esboço de aplicação de componentes pneumáticos (ventosa a vácuo) em diversos campos industriais
I. Principais pontos fortes
II. Extração de aplicações por indústria
A. Medicina e indústria médica
A.1: Requisitos principais:Limpo e livre de poluição (em conformidade com FDA/GMP), suave e não prejudicial, e prevenção de contaminação cruzada
A.2 Cenários principais:
1. Embalagem farmacêutica: frasco de medicamento / placa farmacêutica / coletor de saco de infusão (ventosa de silicone de qualidade alimentar, sem derramamento de partículas)
2. Montagem de dispositivos médicos: instrumentos cirúrgicos/cateteres médicos/peças de manuseio de próteses (pressão negativa ajustável, proteção contra deformação)
3. Laboratório biológico: placa de petri/tubo de centrífuga/transferência de cartão de reagente (resistente a produtos químicos, compatível com estéril)
B. Indústria eletrônica e de semicondutores
B.1 Requisitos essenciais:antiestático (10⁶-10¹¹Ω), posicionamento de precisão (erro ≤0,01 mm), resistência a arranhões
B.2 Cenários principais:
1. Chip/Semicondutor: manuseio de wafer, embalagem de chip (ventosa de silicone cerâmico/antiestático poroso, pressão negativa uniforme para evitar ruptura)
2. PCB/Componentes: PCB flexível, microcomponentes (resistências 0402) montados em superfície (silicone fino/gel/micro ventosas para evitar enrugamento/rasgo)
3. Visor: painel LCD / OLED, garra de vidro sensível ao toque (material altamente transparente, sem manchas e arranhões)
C. Indústria automobilística e de autopeças
C.1 Requisitos essenciais:sucção grande (disco de sucção único ≥500N), adaptação multi-especificação (metal/plástico/vidro), antiderrapante
C.2 Cenários principais:
4. Fabricação do corpo: soldagem de manuseio de placa de aço / moldura da porta (borracha de grande diâmetro / conjunto de ventosas múltiplas, textura antiderrapante)
5. Vidro / Interior: Instalação de pára-brisa, transferência de superfície de assento de couro (ventosas de silicone / esponja resistentes à temperatura, proteção contra deformação)
6. Peças: corpo do cilindro do motor / garra da caixa da caixa de velocidades (vácuo + trava mecânica, anti-queda)
D. Indústria alimentar e de embalagens
D.1 Requisitos essenciais:Material de qualidade alimentar (certificado pela FDA), fácil de limpar, resistente a esmagamentos
D.2 Cenários principais:
1. Manipulação de alimentos: produtos assados/carnes frescas/triagem de frutas (ventosa de esponja de baixa sucção, inodora e fácil de lavar)
2. Automação de embalagem: abertura de saco de embalagem, moldagem de caixa estéril (eliminação estática/sucção multiponto, adequada para embalagens finas/duras)
E. Indústria de logística e armazenamento
E.1 Requisitos principais:adaptação eficiente (especificações múltiplas de mercadorias), pressão estável, anti-queda
E.2 Cenários principais:
1. Manuseio de caixas: classificação de caixas de comércio eletrônico (matriz de sucção ajustável, pressão de vácuo)
2. Placa/rolo: Placa de madeira/transferência de rolo de filme plástico (tira longa/ventosa anular, adsorção uniforme para evitar deslocamento)
F. Novas energias e indústrias especiais
F.1 Nova energia (bateria de lítio/PV):
1. Placa de bateria de lítio (ventosa porosa antiestática, anti-poeira), vidro fotovoltaico (ventosa de silicone de sucção grande, sem arranhões)
F.2 Impressão e papel
1. Captura de papel/impresso (material de papel absorvente, leve pressão negativa para evitar rasgos e contaminação de tinta)
III. Resumo da lógica de adaptação central
| Características da peça | Programa de adaptação de pipetas | Cenários da indústria correspondentes |
| Fino/Frágil/Precisão | Material de silicone/cerâmica, micro pressão negativa, micro bocal de sucção | Semicondutores eletrônicos, produtos farmacêuticos |
| Itens pesados/tamanho grande | Material de borracha, ventosa de grande diâmetro, conjunto de ventosas múltiplas | Automóveis, painéis logísticos |
| Saúde/Prevenção da poluição | Silicone de qualidade alimentar/médica, estrutura fácil de limpar | Remédio, comida |
| Superfícies macias/irregulares | Material esponja, ventosa deformável | Interiores de carros, comida |
| Requisitos antiestáticos | Silicone antiestático, assistido por vento iônico | semicondutor eletrônico |
Manual de instalação
Baixar PDF
Aviso + Cuidado (Leia antes de usar)
Baixar PDF
